Revolve

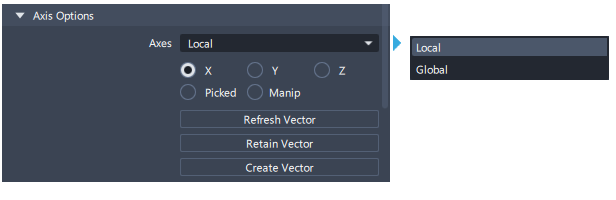

Axis Options

회전축을 정의하는 방법은 네 가지입니다.

• Local + X, Y 또는 Z: 축 위치가 곡선 또는 그룹의 피벗 점으로 정의됩니다. 축 방향은 X, Y 또는 Z 방향으로 정의됩니다. Local 모드를 사용할 때는 하나의 곡선 또는 곡선 그룹만 선택할 수 있습니다.
• Global + X, Y 또는 Z: 축 위치가 장면 원점을 기준으로 정의됩니다. 축 방향은 X, Y 또는 Z 방향으로 정의됩니다.

참고: 프롬프트행에 필요한 축을 입력한 후 Enter 키를 눌러도 됩니다. 제어 창의 설정이 그에 맞춰 변경되고 Revolve 워크플로우를 계속 진행할 수 있습니다.

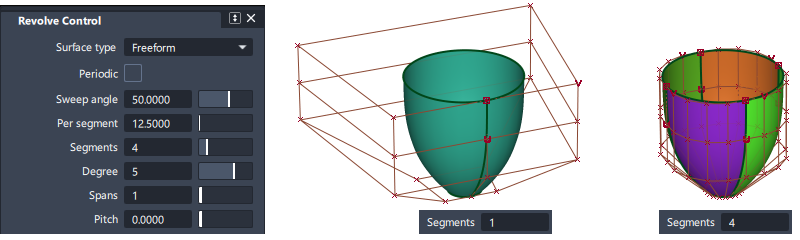

Surface type: Freeform, Non-Periodic

• Sweep angle - 총회전 각도(현재 각도 단위 기준)입니다. 서페이스를 생성한 후 조절기 핸들을 사용하여 이 각도를 변경할 수도 있습니다.

• Per segment - 세그먼트당 스윕 각도를 지정합니다. 이는 동일한 분할을 생성하기 위해 Segments 값이 변경될 때 자동으로 설정됩니다. 이후에 값이 수정되어 세그먼트당 스윕 각도가 총스윕 각도로 균등하게 나뉘지 않으면 마지막 서페이스는 나머지를 포함하는 더 작은 서페이스가 됩니다.

• Segments - 회전을 형성할 개별 서페이스 수를 지정합니다. 각 서페이스는 스윕 각도가 동일하고, 그룹화되어 있으며, 곡률이 서로 이어집니다.

• Degree - 새 서페이스의 V 방향 차수로, 1에서 7 사이이며 기본값은 5입니다.

• Spans - 회전된 서페이스의 각 세그먼트에 있는 스팬 수입니다. 비주기 회전을 작성할 때는 일반적으로 이 값을 1로 설정하여 단일 스팬(베지어) 서페이스 세그먼트를 생성합니다.

• Pitch - 한 번의 완전한 회전에 대해 (축을 따라) 곡선의 변위를 지정합니다.

Freeform을 선택했지만 Periodic을 선택하지 않고 스팬을 하나만 선택한 경우 ‘열린’ 회전된 쉐이프가 생성되고, 스팬을 두 개 이상 선택한 경우 인접 서페이스 그룹이 생성됩니다.

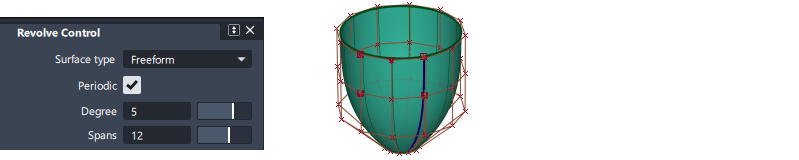

Surface type: Freeform, Periodic

• Degree - 새 서페이스의 V 방향 차수로, 1에서 7 사이이며 기본값은 5입니다.

• Spans - 회전된 서페이스의 스팬 수입니다. 주기 서페이스의 경우, 이는 ‘원형’ 정확도에 영향을 줍니다. 기본값은 12개의 스팬이며 컨셉 설계에 적절한 정확도를 제공합니다.

Freeform과 Periodic을 선택하면 ‘닫힌’ 360도 서페이스가 생성됩니다.

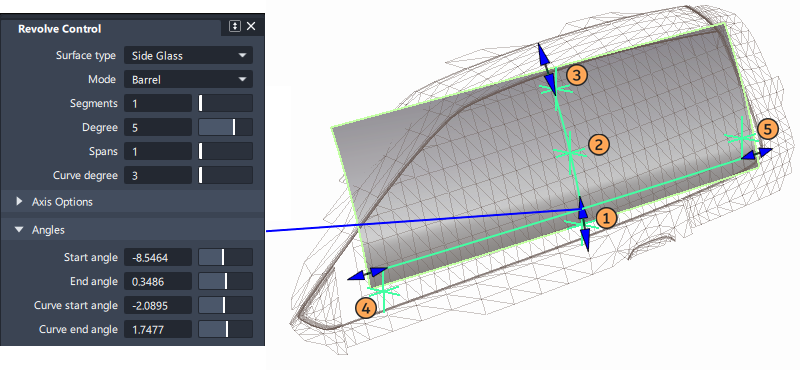

Surface type: Side Glass - Barrel

• Barrel - 회전 호를 정의하는 3개의 점과 교차 호(배럴 곡선)를 정의하는 추가적인 2개의 점으로 구성된 5개의 점을 지정하여 회전 서페이스의 단면을 생성합니다.

• Helix – 하나 이상의 곡선과 교차하는 회전 호를 정의하는 2개의 점을 지정하여 회전 서페이스의 단면을 생성합니다.

배럴 측면 유리를 작성하는 경우, 5개의 점(보통 참조 서페이스 또는 메쉬에 스냅함)과 축 방향(보통 X를 따라 중심선이 있는 차량의 X축)이 지정됩니다.

• 첫 3개의 점은 ‘수직’ 호를 정의합니다.
• 네 번째 및 다섯 번째 점은 첫 번째 점에 추가되어 세로 호를 정의합니다.

서페이스를 생성한 후 선택한 점을 클릭한 채 드래그하여 조정할 수 있습니다. 또한, 파란색 화살표로 서페이스의 범위를 조정할 수 있습니다.

• Segments, Degree, Spans 설정은 위에 설명된 것과 같습니다.

• Curve degree - 배럴 곡선(두 번째 호)의 차수를 지정합니다. 이는 U 방향 배럴 서페이스의 차수가 됩니다.

• Start angle/End angle - 회전 호의 시작점/끝점과 배럴 또는 나선 곡선 사이의 각도를 지정합니다. 모델의 화살표 조절기로도 값을 제어할 수 있습니다.

• Curve start angle/Curve end angle - 배럴 곡선의 시작점/끝점과 회전 호 사이의 각도를 지정합니다. 이러한 값은 곡선의 범위를 수정합니다. 모델의 화살표 조절기로도 제어할 수 있습니다.

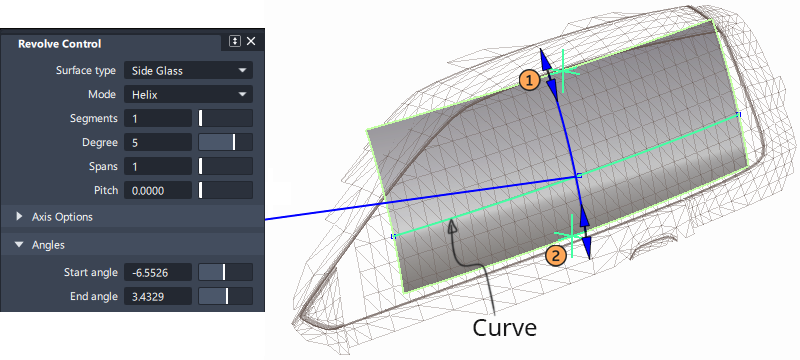

Surface type: Side Glass - Helix

이는 곡선이 세로 호에 사용된다는 점을 제외하고는 배럴 측면 유리 서페이스와 유사합니다.

나선 측면 유리를 작성하려면:

1. 호 곡선을 선택하고 Accept 버튼을 누릅니다.
2. ‘수직’ 호를 정의하는 두 개의 추가 점을 지정합니다.
3. Revolve Control 창에서 축 방향(보통 X를 따라 중심선이 있는 차량의 X축)을 선택합니다.
4. Pitch 값을 적용하여 서페이스를 비틀 수 있습니다(선택 사항).

• Segments, Degree, Spans 설정은 위에 설명된 것과 같습니다.

• Pitch - 한 번의 완전한 회전에 대해 (축을 따라) 곡선의 변위를 지정합니다.

• Start angle/End angle - 회전 호의 시작점/끝점과 배럴 또는 나선 곡선 사이의 각도를 지정합니다. 모델의 화살표 조절기로도 값을 제어할 수 있습니다.

Revolve에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.

• Axis Options
• Control Options

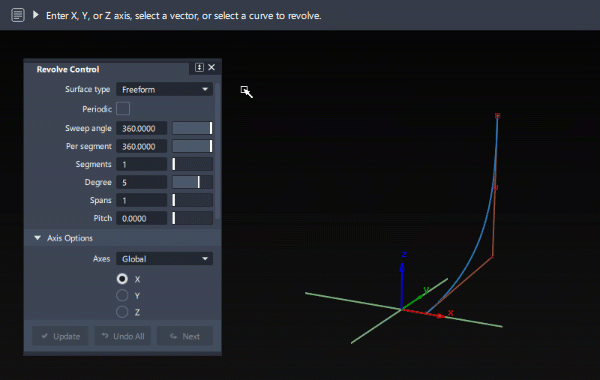

회전된 서페이스 생성

Revolve 툴은 제어 창을 연 상태에서 사용하는 것이 가장 좋습니다. 이렇게 하면 값을 대화식으로 수정할 수 있습니다.

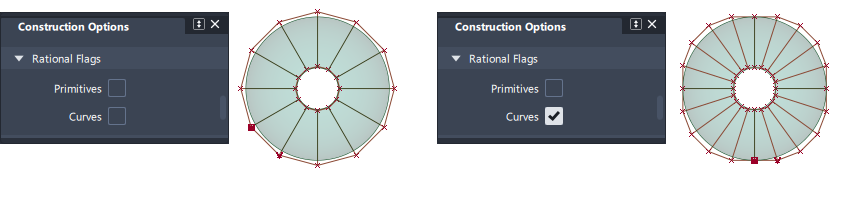

Construction Options에서 선택한 Rational 설정은 회전 서페이스의 CV 구조에 영향을 미치므로 주의해야 합니다.

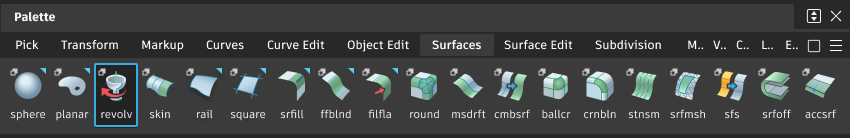

Surfaces > Revolve 툴을 선택하고 프롬프트행()을 따릅니다.

벡터를 사용하여 회전된 서페이스 생성

벡터를 사용하여 회전축을 정의하려는 경우 먼저 벡터를 생성하거나 조절기를 사용하면 됩니다.

• Picked: 먼저 벡터(회전축의 방향 및 위치를 정의함)를 생성한 다음 곡선을 선택하기 전이나 후에 이 벡터를 선택합니다. 제어 창에서 Picked 옵션을 선택할 필요는 없습니다. 이 옵션은 벡터가 선택될 때 자동으로 설정되기 때문입니다.

• Manip: 조절기가 수정되면 이 옵션이 선택되어 모델링 뷰에서 제어 창 값이 변경됨을 나타냅니다.

조절기를 사용하려면:

• 핸들을 클릭한 다음 마우스를 왼쪽 또는 오른쪽으로 드래그하여 값을 변경합니다.
• 핸들 중 하나를 클릭하고 정확한 값을 입력합니다.

다음은 벡터를 관리하고 생성하는 데 사용되는 세 가지 버튼입니다.

• Refresh Vector - 이 버튼은 View를 선택한 경우에만 나타납니다. 뷰를 수정한 경우, 이 버튼을 클릭하면 벡터가 업데이트됩니다.

• Retain Vector - 장면에서 선택한 X, Y, Z 또는 View 방향을 독립 벡터로 변환합니다. 툴 창이 ‘Picked’로 변경되고 투영 방향은 이제 생성된 벡터에 의해 제어됩니다.

• Create Vector - 이 옵션을 사용하면 두 개의 점을 선택하거나 기존 벡터를 선택한 다음 ‘Accept’ 버튼을 눌러 벡터를 생성할 수 있습니다. 그러면 이 벡터가 회전축으로 사용됩니다.

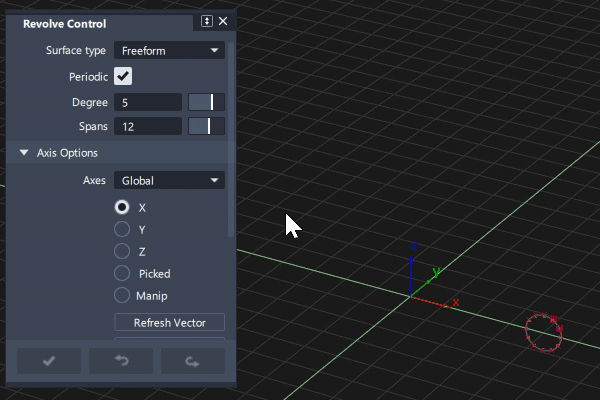

스프링 또는 나선 서페이스 생성

1. 나선의 횡단면을 정의하기 위한 곡선을 생성합니다.
2. 나선의 필요한 중심선에서 떨어진 곳에 곡선을 배치하고 해당 축의 평면에서 방향을 지정합니다.
3. Shift 키를 누른 채 Revolve 툴을 선택합니다.
4. 축 방향(예: X, Y 또는 Z)을 선택합니다. Local 축을 사용하는 경우, 곡선의 피벗 점이 필요한 축 위치에 배치되었는지 확인합니다.
5. Pitch 값을 수정하여 회전의 간격띄우기를 생성합니다.
6. Sweep angle 값을 수정하여 회전 수를 정의합니다(이 값은 Pitch 값을 추가한 경우에만 360도 이상으로 늘릴 수 있음).
7. Spans 또는 Segments를 수정하여 서페이스에 나선 쉐이프를 준수하기에 충분한 CV를 생성합니다.

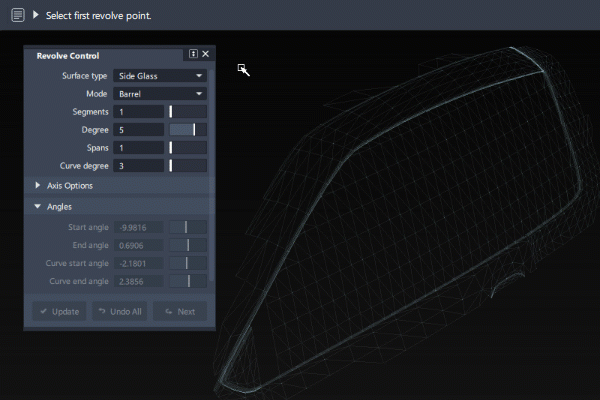

측면 유리 서페이스 생성

측면 유리 서페이스는 일반적으로 스캔 데이터 또는 컨셉 서페이스를 바탕으로 구성되므로 입력 점을 참조에 스냅할 수 있습니다.

비유리 형상은 다항식의 합입니다. 유리 형상은 한 다항식의 합을 다른 다항식의 합으로 나눈 것입니다. 유리 형상은 수학적으로 훨씬 더 복잡합니다. 따라서 다음과 같습니다.

• 복잡한 설명을 처리할 수 없는 다운스트림 CAD 패키지로는 전송하지 못할 수 있습니다.
• 모델링 시 조절 속도와 렌더링 속도가 비교적 느릴 수 있습니다.

다음 표에는 두 가지 형상 유형 간의 차이점이 나와 있습니다.

이 그림에서는 두 가지 유형의 형상으로 그려진 두 개의 원을 보여 줍니다.

• 왼쪽 원은 CV의 가중치가 모두 동일한 비유리 곡선입니다. 비유리 곡선을 만들려면 모든 가중치를 1.0으로 설정해야 합니다.
• 오른쪽의 원은 CV의 가중치가 다른 다중 매듭이 있는 유리 곡선입니다.

차이점은 다음 두 가지 방법으로 확인할 수 있습니다.

• 원에 반지름 측정값을 추가하면 비유리 원은 (완벽한 원에 가깝긴 하지만) 완벽한 원이 아니며, 측정 위치에 따라 반지름이 달라집니다. 유리 원은 완벽한 원입니다.

• 원에 곡선 곡률 콤을 부착합니다. 왼쪽에 있는 비유리 원의 곡률은 다양합니다. 오른쪽에 있는 유리 원의 곡률은 일정합니다.
