Stitch and Seam Surface

Seam

Seam Type

French

Deck (“접어서 꿰매는” 이음매와 유사)

Join

Baseball

None(이음매 없는 스티치)

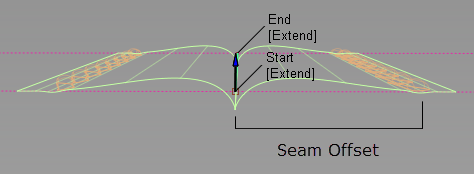

Seam Offset

이음매에서 스티치까지의 거리입니다.

Join 유형 이음매(상단 스티치가 없음)의 경우 스티치 서페이스는 이 간격띄우기 거리를 초과하여 확장되지 않습니다.

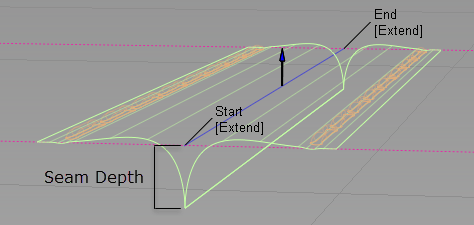

Seam Depth

서페이스 위 곡선에서 이음매까지의 거리입니다.

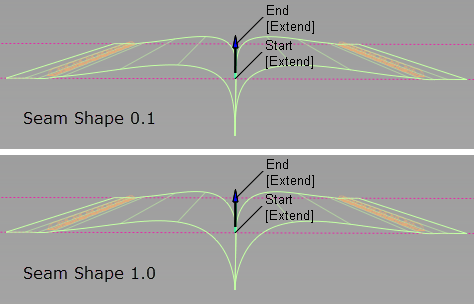

Seam Shape

이음매에서 이음매 서페이스의 쉐이프 또는 곡률입니다. 값이 작을수록 이음매가 촘촘해지고, 값이 클수록 이음매가 느슨해집니다.

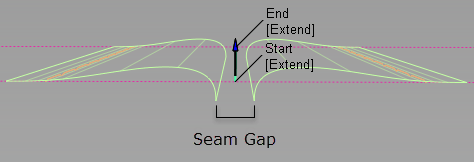

Seam Gap

이음매에서 서페이스 사이의 공간입니다.

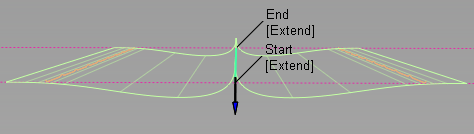

Flip Surface Side

이음매 서페이스 및 스티치의 방향을 반전시킵니다.

Flip Seam Side

Deck 이음매 유형의 경우 이음매가 생성된 서페이스의 면을 반전시킵니다.

Flow Control

Start/End

이음매 서페이스의 모서리가 이것이 만들어진 서페이스의 모서리와 만나는 방식을 제어합니다.

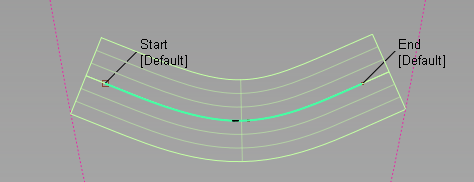

• Default – 이음매 서페이스의 끝 모서리가 서페이스 위 곡선에 수직으로 유지됩니다.

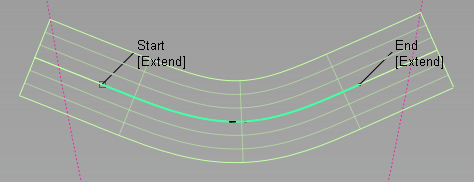

• Extend – 이음매 서페이스 끝 모서리가 서페이스 위 곡선에 수직으로 유지되면서 서페이스 모서리에 도달하도록 연장됩니다.

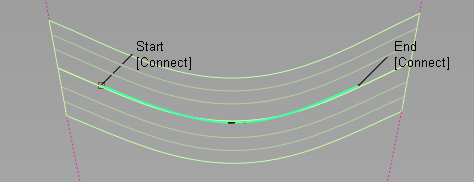

• Connect – 이음매 서페이스 끝 모서리가 서페이스 모서리와 정확하게 만납니다.



• Edge Align - 툴이 이음매 서페이스 끝 모서리를 서페이스의 모서리에 맞게 정렬하려고 합니다.

Modify Range

이 옵션을 선택하면 Start 및 End 슬라이더가 제어 창에 나타나고 화살표 조절기가 선택한 서페이스 위 곡선에 나타납니다. 이 화살표를 드래그하여 서페이스 위 곡선을 따라 이음매의 범위를 수정합니다.

Start/End

이 슬라이더를 사용하여 서페이스 위 곡선을 따라 이음매의 범위를 수정합니다. Start 값과 End 값을 각각 0.0과 1.0으로 설정하여 원래의 범위를 정의합니다.

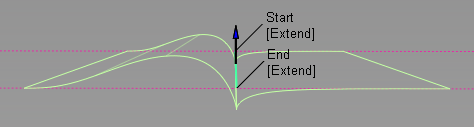

Bulge

Create Bulge

이음매의 한쪽 또는 양쪽 면에 팽창 또는 범프를 생성합니다. 한쪽만 선택된 경우, Bulge Size는 해당 면에 적용되며, 반대편에는 Bulge Size 값 0.0100이 적용됩니다.

Groove

Create Groove

French 이음매 전용입니다. 이음매의 한쪽 또는 양쪽의 스티치 선을 따라 들여쓰기를 생성합니다. Groove Size를 크게 하여 스티치 선을 따라 더 넓은 들여쓰기를 만들 수 있습니다.

Groove Size를 줄이면 Stitch Diameter가 줄어들고 스티치가 없는 이음매가 나타날 수도 있습니다. Groove Size를 늘려도 Stitch Diameter은 자동으로 늘어나지 않습니다.

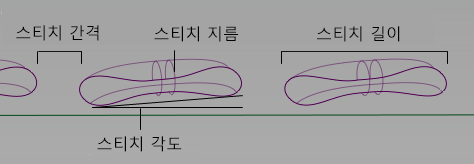

Stitches

Create Stitch

French 및 Baseball 이음매에만 해당됩니다. 이음매의 한쪽 또는 양쪽 면에 스티치를 생성합니다.

참고 : Seam Offset, Groove Size, Stitch Diameter 및 Stitch Length가 모두 관련이 있습니다. 예를 들어, Stitch Diameter를 늘리면 다른 세 가지 설정이 증가합니다.

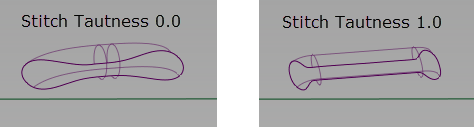

Stitch Tautness

단단히 당겨진 스티치를 나타내기 위해 형상의 쉐이프를 변경합니다. 팽팽함이 증가하면 스티치 프로파일이 더 평평하고 타원형이 됩니다.

Quick Stitch

더 적은 스팬으로 스티치를 만들어 업데이트 속도를 높입니다.

Trim

Stitches – 이음매 서페이스와 교차하는 스티치 서페이스를 자릅니다. 업데이트 속도를 높이려면 이 옵션을 선택해제합니다.

Trim: Stitches

Seams – 스티치 서페이스와 교차하는 이음매 서페이스를 자릅니다.

Trim: Seams

Add Jitter

스티치 각도에 약간의 변형을 추가하여 보다 사실적인 모양을 만듭니다.

Add Jitter가 선택되지 않음

Add Jitter 선택됨, Stich Jitter 값 1

Stich Jitter

스티치 각도의 변형 정도를 설정합니다.

Stitch and Seam에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.

• Flow Control
• Control Options

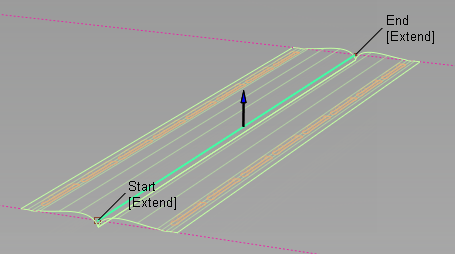

이음매 및 스티치 형상 생성

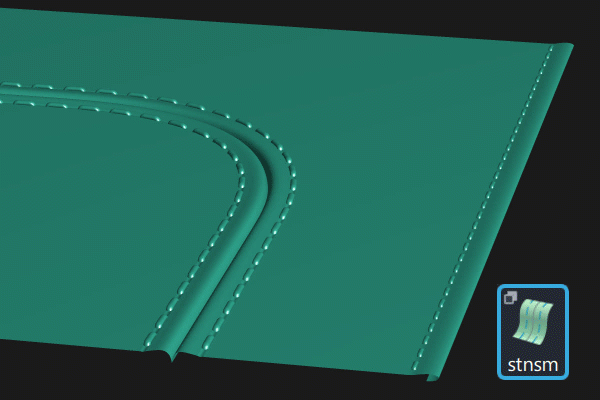

시각화를 위한 이음매 및 스티칭 생성을 자동화합니다. 서페이스 위 곡선을 사용하여 이음매 선을 정의하고, Stitch and Seam 툴을 사용하여 이음매 및 스티치 형상을 만듭니다.

이음매 및 스티치 형상 생성

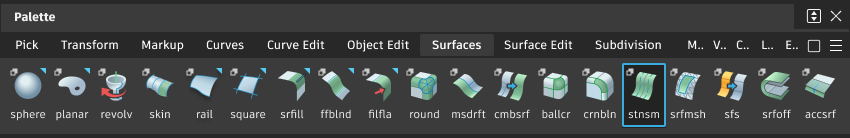

1. 이 툴을 선택합니다.

2. 이음매를 정의하는 서페이스 위 곡선을 선택하고 다음 중 하나를 수행합니다.

   • 선택한 서페이스 위 곡선 형상이 이음매를 만들기에 충분하면 Accept를 클릭합니다.
   • 서페이스 위 곡선이 서페이스의 모서리 근처에 있는 경우 기본 선택 항목에 인접 서페이스를 추가해야 할 수 있습니다. 이를 통해 툴에서 충분한 형상으로 이음매를 적절하게 생성할 수 있습니다. 이렇게 하려면 Add Primary를 클릭하고 서페이스를 선택한 다음 Accept를 클릭합니다.

3. Stitch and Seam 제어 창에서 옵션을 설정하고 Build를 클릭합니다.

4. Outliner에서 스티치 형상을 선택하고 서페이스와 구분할 수 있도록 쉐이더를 변경합니다.
