Symmetric Fillet

Section Type

이 메뉴는 모깎기의 횡단면 쉐이프를 제어합니다.

• G1 Circular - 원형 횡단면이 두 서페이스 세트에 접한 모깎기를 생성합니다. 이 유형은 양쪽의 서페이스와의 접선 연속성을 유지합니다.

• G2 Curvature - 두 서페이스 세트와의 곡률 연속성(G2)을 유지합니다. G2 연속성은 곡률(곡률 반지름의 역수)이 모깎기 경계의 양쪽에서 동일함을 의미합니다.

• G3 Curvature - 두 서페이스 세트와의 G3 연속성을 유지합니다. G3 연속성은 곡률의 _변경률_이 모깎기 경계의 양쪽에서 동일함을 의미합니다.

모깎기를 계산할 때 서페이스의 CV가 양쪽에 필요한 연속성을 제공하는 데 충분하도록 V 차수가 조정됩니다. G2 Curvature에는 차수 5가 필요하고 G3 Curvature에는 차수 7이 필요합니다.

Curvature

이 옵션은 Section Type이 G2 Curvature 또는 G3 Curvature로 설정된 경우에만 사용할 수 있습니다.

• Side 1, Side 2 – 모깎기 서페이스 곡률이 첫 번째 또는 두 번째 서페이스 세트와 이어지고 반대쪽에 접하게 합니다.

• Both – (기본값) 모깎기 서페이스 곡률이 두 서페이스 세트와 이어지게 합니다.

Form Factor

이 매개변수를 사용하면 모깎기 쉐이프를 조정할 수 있습니다. 이 매개변수는 모깎기의 V 방향에서 헐의 맨 안쪽과 맨 바깥쪽 CV 암 길이 간의 비율을 지정합니다. 값 범위는 0.1-2.0입니다. 값이 작을수록 모깎기의 절곡부가 더 뾰족합니다.

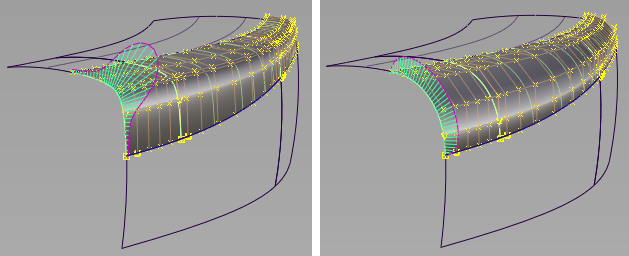

G2 대칭 모깎기(왼쪽: 폼 계수 = 0.1, 오른쪽: 폼 계수 = 2.0)

Flip Fillet

이 옵션은 모깎기가 생성될 서페이스의 측면을 나타내는 파란색 화살표에 해당합니다. 상자를 선택하거나 선택을 취소하면 모델에서 화살표를 클릭하는 것과 같은 방식으로 화살표 방향이 반전됩니다.

Symmetric Fillet에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.

• Explicit Control
• Flow Control
• Surface Structure
• Control Options

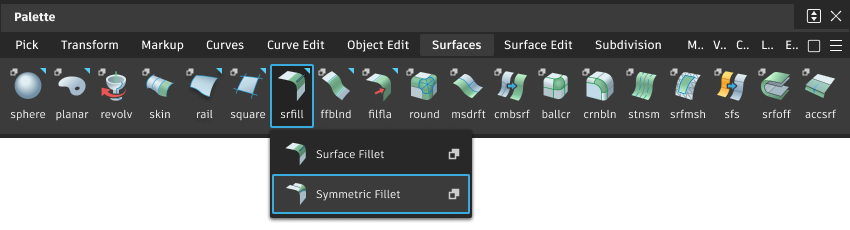

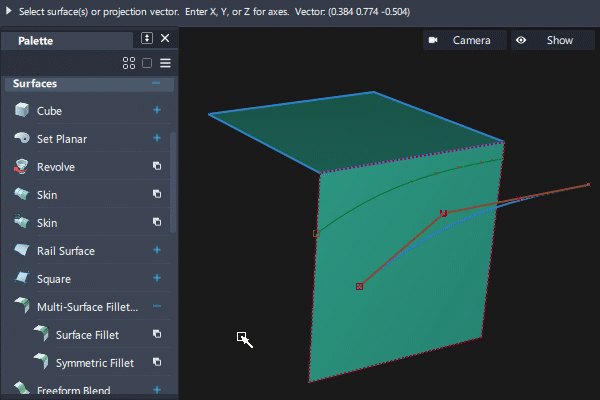

Surfaces 툴 팔레트에서 Multi-Surface Fillet > Symmetric Fillet 툴 을 선택하고 프롬프트를 따릅니다.

1.

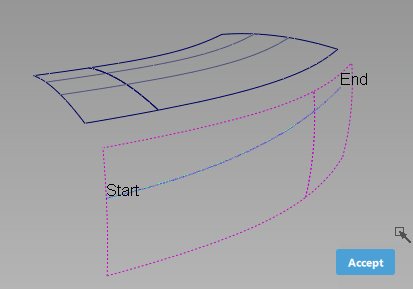

   모깎기의 접선으로 사용할 서페이스 곡선을 선택합니다. 이는 서페이스 모서리, 잘린 모서리, 서페이스 위의 곡선 또는 아이소팜일 수 있지만, 반드시 연속적으로 접해야 합니다(G1).

   Start 및 End 레이블이 나타나 선택한 곡선의 범위를 나타냅니다.

   Accept 버튼을 클릭합니다.



2.

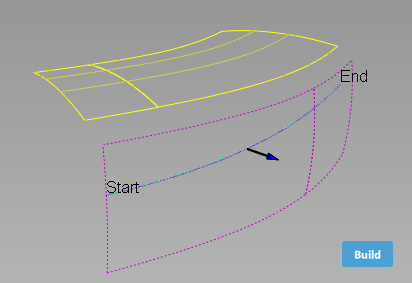

   두 번째 서페이스 세트를 선택합니다.

   서페이스가 노란색으로 그려집니다.

   Accept 버튼을 클릭합니다.



3.

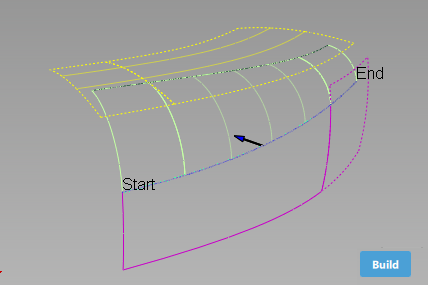

   모깎기가 생성될 측면을 보여주는 파란색 화살표가 나타납니다. 필요한 경우, 화살표를 클릭하여 반전한 다음 Build 버튼을 클릭합니다.

   대칭 모깎기는 선택한 접선과 두 번째 서페이스 세트 사이에 생성됩니다. 기본적으로 모깎기는 원형이고 접선의 전체 길이를 연장합니다.



4.

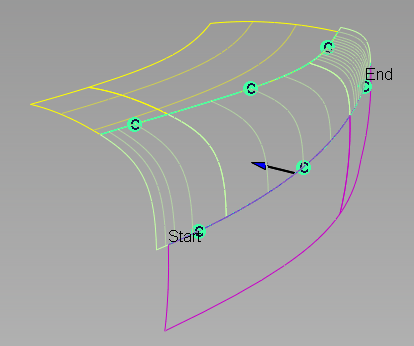

   제어 창을 열고 매개변수를 수정한 다음 Update 버튼을 클릭하여 모깎기를 업데이트합니다.

   아래 예제에서는 Section Type이 G2 Curvature로 설정되어 있고, Continuity Check가 켜져 있으며, 모깎기의 양쪽 끝이 연장되어 있기에 서페이스를 자를 수 있습니다(Trim Type이 Automatic으로 설정됨).



   대칭 모깎기에는 구성 내역이 있으며 입력 형상이 수정될 때마다 업데이트됩니다.
