Surface Offset
원래 서페이스에서 지정된 거리만큼 떨어진 간격띄우기 서페이스를 생성합니다. 선택한 서페이스 복합마다 간격띄우기 거리와 방향을 제어할 수 있는 벡터 핸들이 그래픽 영역에 표시됩니다.

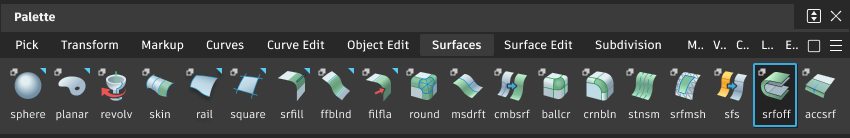

이 툴은 Surfaces 팔레트에서 액세스할 수 있습니다.
Surface Offset 설정
Offset Mode & Distance
Automatic - 빠른 간격띄우기를 생성합니다. Deviation Tolerance를 지정할 수 있습니다. 특정 편차 공차에 도달하거나 최대 스팬 수에 도달할 때까지 스팬이 편집(추가 또는 제거)됩니다.
CV Offset - 원래 서페이스의 구조와 매개변수화가 입력으로 사용됩니다. 각 CV는 가장 정확한 결과를 얻는 데 필요한 만큼 특정 로컬 간격띄우기 방향으로 이동합니다.
Explicit - 서페이스 간격띄우기의 차수와 스팬 수를 제어할 수 있습니다.
Original - 서페이스 간격띄우기는 원래 차수와 원래 스팬 수를 기반으로 생성되지만, 매개변수화는 새 쉐이프에 맞게 조정됩니다.
Offset Distance - 원래 서페이스와 서페이스 간격띄우기가 생성되는 위치 사이의 거리를 지정합니다. Offset Distance 값을 양수 또는 음수로 지정하여 원래 서페이스의 한쪽에 서페이스 간격띄우기를 생성할 수 있습니다. 화살표 머리를 한 방향으로 드래그하여 Offset Distance 값을 양수 또는 음수로 변경할 수도 있습니다.
More Options
Deviation Tolerance - 간격띄우기 결과의 정확도를 제어합니다. Deviation Tolerance 옵션은 Automatic 간격띄우기 모드를 선택한 경우에만 사용할 수 있습니다.
Min. Span Length - 서페이스 간격띄우기의 최소 스팬 길이를 지정합니다. Min. Span Length 옵션은 Automatic 간격띄우기 모드를 선택한 경우에만 사용할 수 있습니다.
Shrink to Trim - 잘린 서페이스의 베이스를 축소하여 도달할 수 있는 간격띄우기 정확도를 개선합니다. 이 옵션을 설정하면 잘린 서페이스가 자르기 변환 작업을 사용하여 자연스러운 서페이스로 변환됩니다.
Edge Accuracy - 간격띄우기 결과의 모서리가 가능한 경우 Deviation Tolerance를 기준으로 계산됩니다.
Both Sides - 원래 서페이스의 양쪽에 간격띄우기 서페이스를 생성합니다. Offset 값이 두 간격띄우기 서페이스 모두에 적용됩니다. 서페이스의 간격띄우기를 독립적으로 제어할 수 없습니다.
Create Wall - 간격띄우기 서페이스와 원래 서페이스에서 닫힌 형상을 생성합니다. 이 옵션은 간격띄우기 서페이스의 자유 모서리와 원래 서페이스의 모서리를 결합합니다. Both Sides가 설정되어 있는 경우, 두 개의 간격띄우기 서페이스(상단 및 하단)가 생성되면 이러한 서페이스의 모서리가 결합되어 원래 서페이스 대신 닫힌 형상이 생성됩니다. Object Lister에서 벽 형상은 Offset Wall 하위 그룹 아래에 나타납니다.
Keep Continuity - 원래 연속성을 복원하기 위해 간격띄우기 결과에 추가적인 일치 프로세스가 적용됩니다. (참고: 더 나은 연속성을 얻기 위해 도달한 간격띄우기 정확도는 손실됩니다.)
G1/G2 - 서페이스 간격띄우기의 전환 연속성을 지정합니다.
Control Options
Create Trim
새 간격띄우기 서페이스에 자르기 정보를 포함할지 여부를 지정할 수 있습니다. 이 옵션을 끄면 간격띄우기 서페이스가 생성될 때 자르기 데이터가 제외됩니다. 간격띄우기 서페이스가 이미 잘린 경우, Create Trim을 끌 수 있습니다. 이 옵션은 기본적으로 켜져 있습니다.
Surface Offset 공통 매개변수
Surface Offset에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.
- Explicit Control
- Control Options
Surface Offset 워크플로우
Shift 키를 누른 채 Surface Offset 툴 아이콘을 선택합니다.

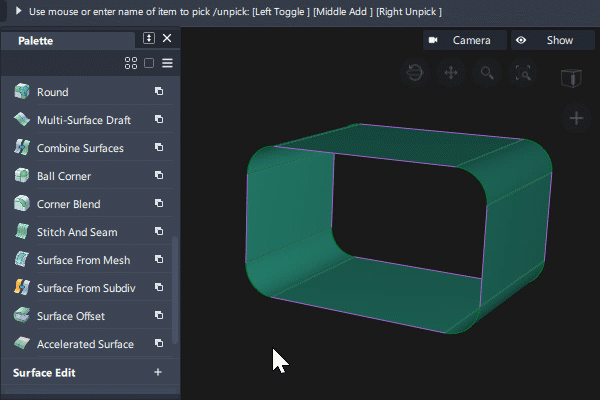

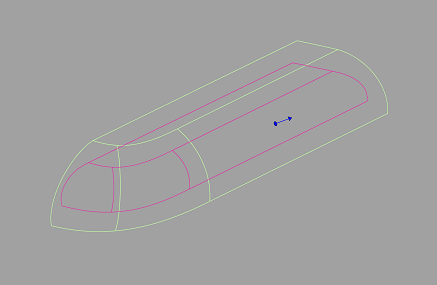

간격을 띄울 서페이스를 선택합니다. 간격띄우기 방향을 나타내는 화살표와 함께 간격띄우기가 표시됩니다. 간격띄우기는 선택한 서페이스와 다른 색상으로 표시됩니다. 아래 이미지는 여러 서페이스의 간격띄우기를 표시합니다.
다음 중 하나를 수행합니다.
- 화살표를 왼쪽 및 오른쪽으로 드래그하여 간격띄우기 거리를 변경합니다. 화살표 머리를 드래그하거나 화살표의 밑부분을 클릭하면 간격띄우기 방향을 변경할 수 있습니다.
- Surface Offset Control 창에서 숫자를 입력하거나 슬라이더를 사용하여 Offset Distance를 정확하게 설정하고 간격띄우기의 다른 옵션을 지정합니다. Offset Distance 값을 양수 또는 음수로 지정하여 원래 곡선의 한쪽에 곡선 간격띄우기를 생성할 수 있습니다.
Shift키를 누른 채 클릭하거나 선택 상자를 사용하여 추가 서페이스를 선택(또는 선택 취소)합니다.- 서페이스 간격띄우기를 적용할 때 COS를 생성하려면 Create COS를 켭니다. Alias 2022 이전 버전에서는 이 툴을 사용하여 서페이스 간격띄우기를 적용할 때 기본값으로 COS가 생성되었습니다.
