Set Planar
평평한 곡선, 곡선 세트 또는 서페이스 모서리를 윤곽선으로 사용하여 자른 NURBS 서페이스를 생성합니다. 곡선 또는 곡선 세트는 닫힌 영역을 정의해야 하며 곡선은 평평해야 합니다(모든 CV가 동일한 평면에 있음).
결과 서페이스에 영향을 주지 않고 차수가 서로 다른 경계 곡선을 혼합할 수 있습니다.

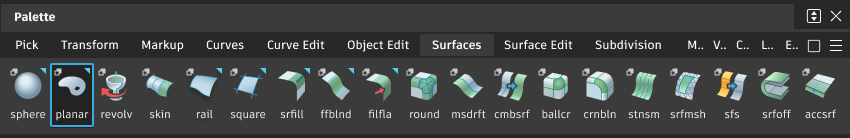

이 툴은 Surfaces 팔레트에서 액세스할 수 있습니다.
Set Planar 설정
Create History
나중에 편집할 수 있도록 새 평면형 서페이스의 내역을 저장합니다. Create History를 켜면 서페이스 생성에 사용한 곡선을 수정할 수 있으며, 이에 따라 서페이스가 업데이트됩니다.
Chain Select
곡선/서페이스를 선택할 때 이 옵션을 선택하면 연속적으로 접하는 모든 곡선/서페이스 모서리가 선택됩니다. 개별 곡선을 추가하거나 제거하려면 Selection Options를 활성화한 상태에서 곡선을 상자로 선택하세요.

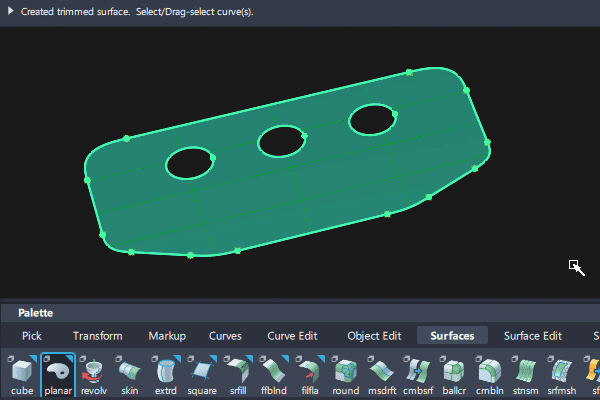

Set Planar 워크플로우
- Set Planar 툴()을 선택합니다.
- 개별 곡선을 선택하거나 해당 평면형 서페이스를 정의하는 모든 곡선 주위의 선택 상자를 드래그합니다.
- 모든 곡선이 선택되었는지 확인하고 Go를 클릭합니다.
차수 1의 평평한 서페이스가 생성되고 선택한 곡선의 바깥쪽 경계를 따라 잘립니다.

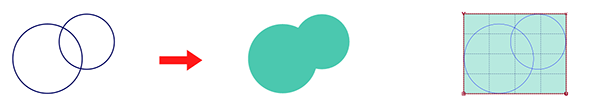

다른 곡선과 교차하는 곡선은 하나로 통합됩니다.

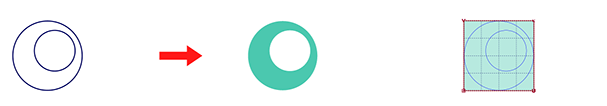

다른 곡선으로 완전히 둘러싸인 곡선은 구멍이 됩니다.

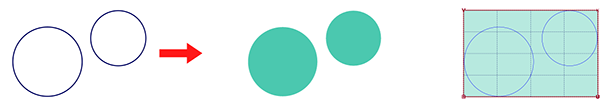

곡선이 서로 분리되어 있을 수 있습니다. 이 경우 여러 개의 개별 서페이스가 있는 것처럼 보이지만 실제로는 각 영역에 맞게 잘린 단일 서페이스가 됩니다.
