Tubular Offset

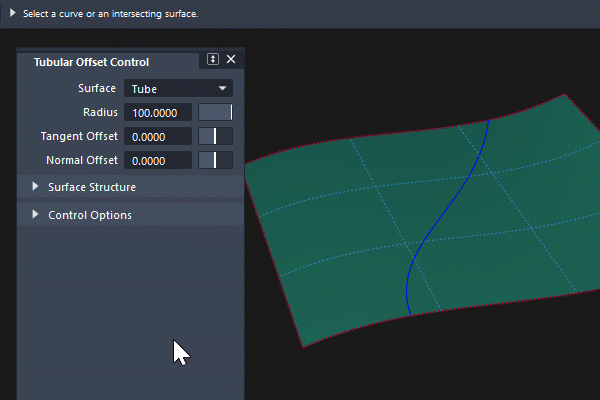

서페이스 곡선을 따라 튜브 서페이스를 생성하여 간격을 자르기 위한 서페이스 위 간격띄우기 곡선을 생성합니다. 일반적으로 구성 요소의 분할 선을 빠르게 표시하는 데 사용됩니다.

튜브 서페이스는 완전한 원형 튜브, 그루브를 만드는 하프 튜브가 될 수 있고 또는 아무것도 없게 만들 수 있습니다. 예를 들어, 서페이스 위 간격띄우기 곡선 또는 잘린 간격을 생성하려면 이 툴을 사용하세요.

자유 곡선을 사용하여 튜브 서페이스를 생성할 수도 있습니다.

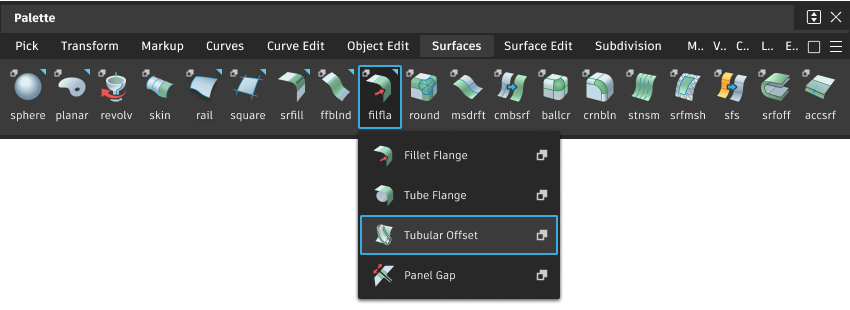

이 툴은 Surfaces 팔레트에서 액세스할 수 있습니다.

png 누락

관련 동영상

Tubular Offset 설정

서페이스

작성할 서페이스 유형을 지정합니다. Tube, Groove 또는 None 중에서 선택합니다.

  • Tube - 입력 곡선을 따라 스윕된 360도 프로파일을 생성합니다. 참고로 이 프로파일은 단일 스팬 차수 7(비주기적) 서페이스이므로 정확하게 원형은 아닙니다.

  • Groove - 입력 곡선을 따라 스윕된 180도 프로파일을 생성합니다. 참고로 이 프로파일은 단일 스팬 차수 5 서페이스이므로 정확하게 원형은 아닙니다.

  • None - 서페이스가 생성되지 않으며 결과는 서페이스 위 곡선이거나 잘린 입력 서페이스입니다.

Radius

튜브의 반지름을 정의합니다. (Shift 키를 사용하여) 곡선을 따라 더 많은 반지름 조절기를 추가하여 대화식으로 가변 반지름을 생성합니다. 조절기를 드래그하여 대화식으로 튜브의 반지름을 조정합니다.

참고: 간격의 폭은 반지름 값의 두 배, 즉 등가 지름이 됩니다. 그러나 Tangent 또는 Normal을 수정하면 그에 따라 간격 너비가 변경됩니다.

Flip

Flip 옵션(Groove 옵션을 선택한 경우에만 사용 가능)을 사용하면 그루브를 입력 서페이스의 반대쪽으로 반전하여 범프를 생성할 수 있습니다. 화면 상의 조절자는 튜브가 생성되는 측면을 나타냅니다.

Tangent Offset, Normal Offset

튜브는 입력 데이터의 접선을 따라 원래 입력 데이터에서 간격이 띄워지거나 입력 데이터에서 서페이스에 수직으로 간격띄우기가 이루어질 수 있습니다. 화면 상의 조절기가 대화식으로 업데이트되어 튜브의 위치를 표시합니다.

Control Options : Trim Type

자르기 유형 선택은 특히 서페이스 유형이 None으로 설정된 경우 Tubular Offset 작업의 필수적인 부분입니다. 다음 중에서 선택합니다.

  • Automatic - (튜브가 생성되지 않은 경우에도) 튜브 서페이스의 교차점에서 입력 서페이스를 자릅니다.

  • Curves On Surface - (튜브가 생성되지 않은 경우에도) 튜브 서페이스의 교차점에 서페이스 위 곡선을 생성합니다.

  • Off - (Surface Type: None에는 사용할 수 없음)

Tubular Offset 공통 매개변수

Tubular Offset에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.

  • Surface Structure (Tube 또는 Groove가 선택된 경우)
  • Control Options

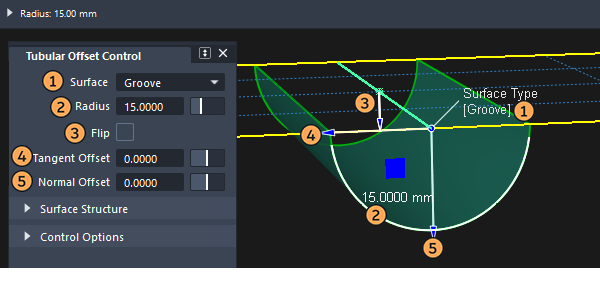

뷰포트 조절기

튜브형 간격띄우기 서페이스나 자르기를 생성하거나 Object Edit > Query Edit을 사용하여 내역을 다시 활성화하면 다음 조절기가 나타납니다.

각 조절기는 다음과 같은 제어 창 설정에 대응합니다.

  • 대화식으로 값을 변경하려면 조절기를 클릭하여 드래그합니다.

  • 클릭하여 활성화하고 프롬프트행 입력을 사용하여 값을 변경합니다.

  • Surface Type 설정을 클릭하여 Tube, Groove 또는 None의 세 가지 옵션을 순환합니다.

  • 조절기에서 반지름 값을 클릭하면 장면에서 숫자를 입력할 수 있는 별도의 창이 열립니다.

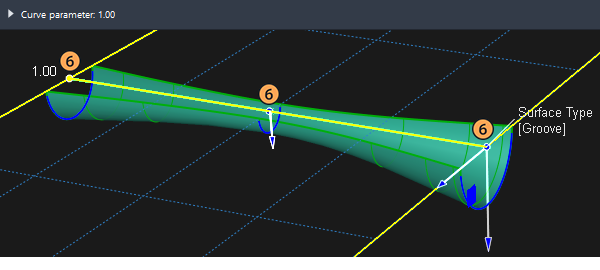

가변 반지름에 대한 조절기 추가

  • 새 조절기를 추가하려면 Shift 키를 누른 채 레일에서 원하는 점을 마우스 왼쪽 버튼으로 클릭합니다.

  • 조절기를 삭제하려면 Shift 키를 누른 채 마우스 오른쪽 버튼으로 클릭합니다.

  • 볼을 클릭하고 드래그하여 조절기 위치를 대화식으로 이동시키거나, 클릭한 후 릴리즈하여 강조 표시한 후 프롬프트행을 사용하여 0에서 1 사이의 값을 입력합니다.

참고: 다른 조절기가 추가되는 즉시 컨트롤 상자의 반지름 값이 회색으로 표시됩니다.

Tubular Offset 워크플로우

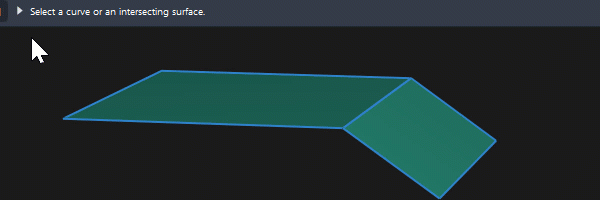

인접 서페이스로 작업

두 개의 인접 서페이스가 있고 첫 번째 서페이스에 구축된 튜브 반지름이 두 번째 서페이스에 걸쳐 확장되는 경우 이 두 번째 서페이스를 포함하고 자르기를 허용하도록 서페이스 위 곡선을 작성할 수 있습니다.

  • 튜브 경로를 정의하려면 먼저 서페이스 곡선을 선택하라는 메시지가 표시됩니다
  • 그런 다음 '교차 서페이스'를 선택하여 서페이스 위 곡선 및 자르기 작업에 포함시킬 수 있습니다.

자유 곡선에서 튜브 서페이스 생성

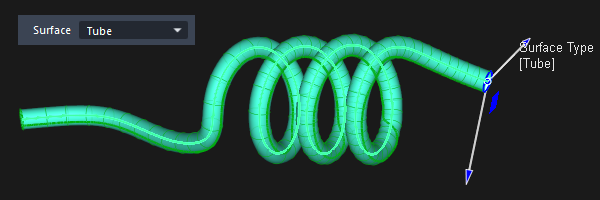

Surface: Tube를 선택하면 자유 곡선을 입력으로 사용할 수 있습니다.

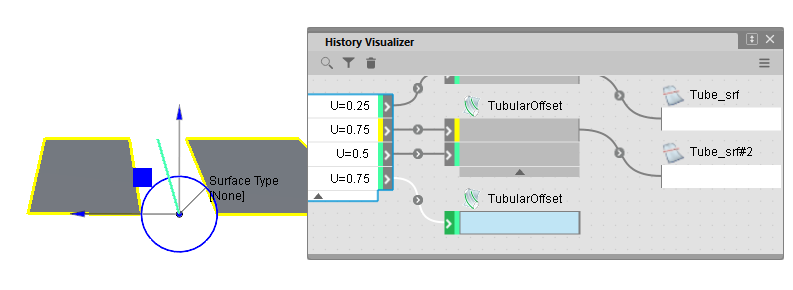

Surface: None의 구성 내역 활성화

Surface: None 및 Trim Type: Automatic을 선택한 경우, Object Edit > Query Edit를 사용하여 내역을 재사용할 때 선택할 형상이 없습니다. 다음 기법 중 하나를 사용합니다.

  • 입력 서페이스에 내역이 없고 튜브형 간격띄우기 자르기가 하나만 있는 경우 서페이스를 선택하고 Tubular Offset 툴 아이콘을 한 번 클릭하면 제어 창이 다시 열립니다.

  • History Visualizer를 사용하여 제어 창을 다시 작동시키세요.
