형상 서페이스 법선

서페이스 법선은 서페이스의 한 면 또는 다른 면을 가리킬 수 있는 수직 방향으로 되어 있습니다.

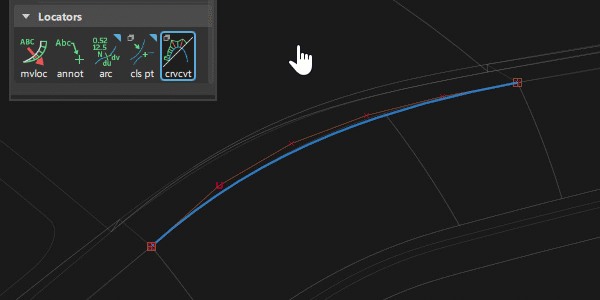

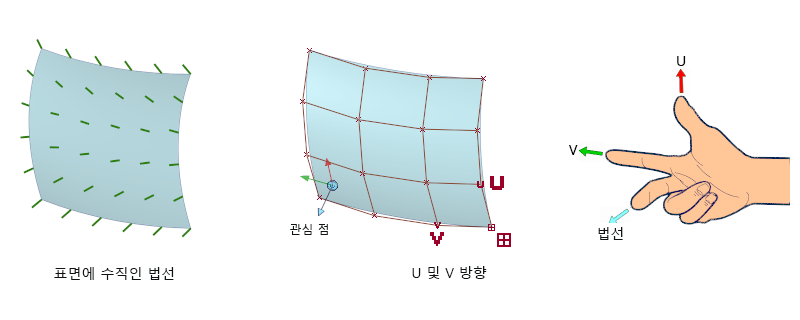

형상 법선의 방향은 오른손 법칙에 따라 서페이스의 U 및 V 헐 방향에 따라 결정됩니다.

법선 방향은 서페이스를 생성할 때 소프트웨어가 자동으로 생성하며, Alias에서 모델링하는 동안 보통 주의를 기울이지 않습니다.

형상 서페이스 법선은 시각화 또는 솔리드 모델링을 위해 서페이스의 내부/외부를 해석해야 하는 다른 소프트웨어로 모델을 내보낼 때 중요할 수 있습니다. Shell Stitch 툴은 모든 형상 법선을 통합하는 데 자주 사용합니다.

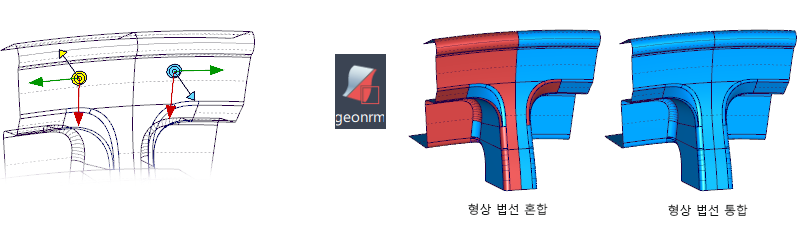

형상 서페이스 법선 반전(빨간색 법선)

형상 법선은 Set Geometric Surface Orientation 툴을 사용하여 이를 표시하고 변경하는 데 사용하는 색상으로 인해 ‘빨간색 법선’이라고도 합니다. 형상 법선의 방향은 Shift 및 Alt 키를 사용하여 볼 때 Point of Interest 조절기에 표시되며, 파란색 또는 노란색으로 방향 법선을 표시합니다.

형상 서페이스 법선의 방향을 변경하면 U 또는 V 방향이 변경되므로 서페이스의 구성 사용내역이 삭제됩니다.

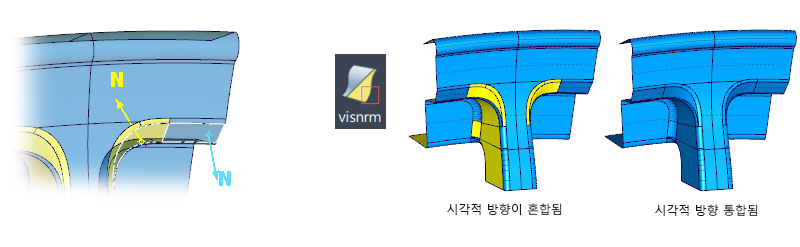

시각적 서페이스 방향 반전(노란색 법선)

시각적 서페이스 방향은 Set Visual Surface Orientation 툴을 사용하여 이를 표시하고 변경하는 데 사용하는 색상 때문에 노란색 법선이라고도 합니다.

서페이스의 시각적 방향은 U, V, 형상 법선 방향과 다릅니다. 서페이스의 시각적 방향을 변경하면 구성 사용내역이 보존되고 텍스처 매핑에는 영향을 주지 않습니다.

Ambient Occlusion, Draft Evaluation, Parting Line, Offset과 같은 모든 툴은 서페이스 법선이 아닌 방향을 사용하여 서페이스가 향하는 방향을 결정합니다. 파일을 내보낼 때 서페이스 방향 정보는 파일 형식이 어떤 식으로든 이를 지원할 수 있다고 가정하고 변환됩니다.
