라이브 참조 추가 사항
이제 Alias 환경, 변형 및 NURBS 곡선을 포함하도록 라이브 참조 지원이 확장되었습니다. 즉, 더 이상 VRED에서 환경 자산을 수동으로 다시 작성할 필요가 없으므로 VRED 내에서 직접 환경을 전환할 수 있습니다. 기타 개선 사항으로는 라이브 참조 데이터의 저장 위치를 확인하는 데 도움이 되는 새로운 Live Reference Information 창과 향상된 오류 처리 기능이 있습니다.
라이브 참조 환경 및 변형
이제 환경을 VRED에서 수정할 필요 없이 라이브 참조 데이터의 VRED로 직접 전송할 수 있습니다. 이전 버전의 Alias에서는 모델이 두 응용프로그램에서 동일하게 나타나도록 VRED에서 환경을 다시 만들어야 했습니다. 카메라 뷰, 재질 할당 및 환경을 포함한 Alias 변형도 이제 라이브 참조 데이터에서 지원되며 VRED에 변형 세트로 표시됩니다.
라이브 참조에 환경 또는 변형을 포함하려면 라이브 참조를 만들거나 업데이트할 때 Live Reference 드롭다운 목록에서 Environments 및 Variants 필터를 켭니다. Alias에서 Variant 필터를 켜면 Camera, Invisible Objects 및 Invisible Layers 필터도 켜집니다. 이렇게 하면 Variant와 연관된 모든 데이터가 라이브 참조에 포함됩니다.

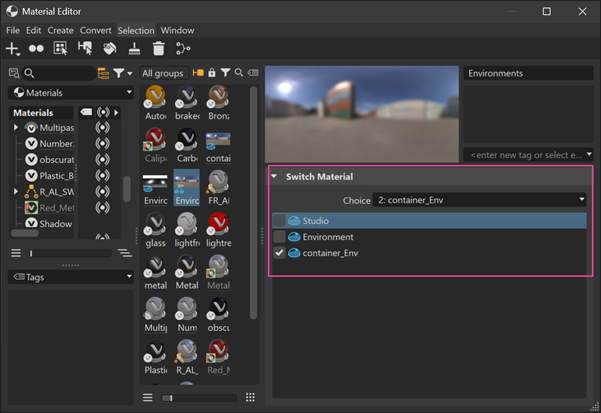

이제 VRED에서 Alias 환경이 Material Editor에 나타납니다. 라이브 참조 데이터에 여러 환경이 포함된 경우 Material Editor에서 Switch Material 옵션을 사용하여 기본 VRED 환경처럼 환경 간에 빠르게 전환할 수 있습니다.

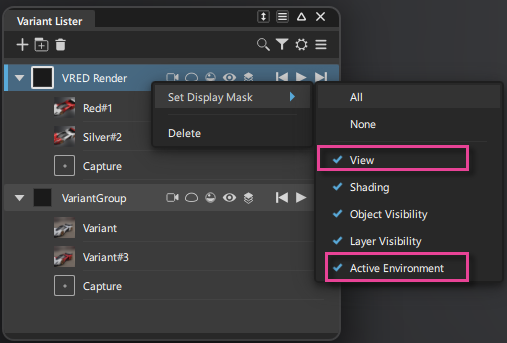

변형의 경우 Variant Group 컨텍스트 메뉴에서 선택하거나 View
및 Active Environment
아이콘을 선택하여 원하는 Display Masks로 Alias 변형을 설정했는지 확인합니다.
이제 Alias에서 전송한 변형 카메라 뷰를 VRED Variant Sets 모듈에서 사용할 수 있습니다. Variant Sets 모듈을 열어 변형 세트 간에 전환합니다. Alias의 새로운 다중 환경 지원을 통해 변형과 연관된 활성 환경도 VRED에서 전환됩니다. 이를 통해 두 응용프로그램 간의 통합이 더욱 원활해집니다.
View 마스크를 끄고 라이브 참조를 업데이트하면 Variant Sets가 VRED에서 숨겨집니다. 그러나 VRED Camera Editor에는 계속 표시됩니다.
자세한 내용은 Alias에서 라이브 참조가 작동하는 방식을 참조하십시오.
NURBS 곡선 지원
이제 라이브 참조 데이터에 Alias의 NURBS 곡선을 포함할 수 있습니다. VRED에서 곡선은 Alias 도면층 색상으로 정의된 재질 색상을 사용하여 폴리선으로 나타납니다. 횡단면의 곡선은 라이브 참조 데이터에 포함되지 않습니다. VRED에서는 Vulkan 렌더러를 사용할 때 곡선의 선 두께를 변경할 수 있습니다.
자세한 내용은 Alias에서 라이브 참조가 작동하는 방식을 참조하십시오.

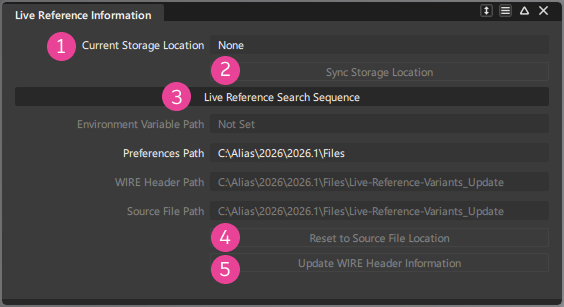

새 Live Reference Information 창
라이브 참조 데이터의 저장 위치를 보다 쉽게 확인할 수 있도록 새로운 Live Reference Information 창이 추가되었습니다. 이 정보는 라이브 참조를 만든 후 데이터를 이동했거나 파일 경로 설정 또는 환경 변수를 업데이트한 경우에 특히 유용합니다. 이 창에서는 파일 경로를 기본 위치로 재설정하고 필요한 경우 WIRE 헤더 정보를 업데이트할 수도 있습니다.
또한 이 창의 정보는 환경 변수, 라이브 참조 데이터 파일 경로 기본 설정 및 .wire 파일 헤더가 라이브 참조 데이터를 저장하는 데 사용되는 경로에 미치는 영향을 이해하는 데 도움이 됩니다.
프롬프트행 작업 막대의 Live Reference 드롭다운 목록에서 Live Reference Information 창에 액세스합니다.
Live Reference Information 창에서 라이브 참조 데이터의 위치를 관리할 수 있습니다. 이를 사용하여 다음을 수행할 수 있습니다.
- 오래된 경로 해결 - .wire 파일을 이동하거나 공유하면 저장된 경로가 더 이상 유효하지 않을 수 있으며, 이로 인해 라이브 참조 데이터가 의도치 않은 위치에 놓일 수 있습니다.
- 라이브 참조 파일 경로의 기본 설정이 지워진 경우 소스 파일 위치로 되돌립니다.
- 현재 경로가 저장된 헤더와 동기화되지 않은 경우를 확인합니다.
Current Storage Location
라이브 참조 데이터가 마지막으로 저장된 위치의 경로를 표시합니다. 이 필드는 다음과 같은 시나리오에서 None을 표시합니다.
- 현재 로드된 .wire 파일에 대해 라이브 참조 데이터가 생성되지 않은 경우
- 이전 세션에서 라이브 참조를 생성하고 이후에 .wire를 저장했으나 현재 세션에서 Enable 또는 Sync를 선택하지 않은 경우.
두 경우 모두 프롬프트행 작업 막대의 Live Reference 드롭다운 목록에서 Enable을 선택하여 라이브 참조를 생성합니다.
Sync Storage Location
이 옵션을 사용하여 라이브 참조 파일의 위치에 대해 업데이트된 모든 사항을 적용합니다. 창이 갱신되면서 변경 사항이 표시됩니다.
Live Reference Search Sequence
VRED에서 라이브 참조 저장 위치를 찾는 데 사용하는 검색 순서에 따라 경로 위치를 표시합니다. 현재 강조 표시된 경로는 해당 위치를 지정하는 데 현재 사용 중임을 나타냅니다. Not Set이 표시되면 해당 메서드는 현재 사용 중이 아닙니다.
- 환경 변수 경로 - ALIAS_LIVE_REFERENCE_PATH 환경 변수로 지정된 위치입니다(있는 경우).
- 기본 설정 경로 - 라이브 참조 데이터 파일 경로의 기본 설정에 지정된 위치입니다(있는 경우).
- WIRE 헤더 경로 - 현재 로드된 .wire 파일의 헤더에 저장된 위치입니다.
- 소스 파일 위치 - 현재 로드된 .wire 파일과 동일한 위치입니다.
Reset to Source File Location
라이브 참조 경로를 소스 .wire 파일의 동일한 위치로 재설정합니다. 이는 환경 변수 또는 라이브 참조 파일 경로의 기본 설정을 사용하여 라이브 참조 데이터 저장 위치를 지정했으나 지워진 경우에 유용합니다.
Update WIRE Header Information 현재 라이브 참조 경로를 반영하도록 .wire 파일의 헤더 부분만 업데이트합니다. 이 옵션을 사용하면 Alias 데이터를 파일에 저장하지 않고 헤더 정보를 업데이트할 수 있습니다.
자세한 내용은 다음 페이지를 참조하십시오.
라이브 참조 예제 워크플로우
라이브 참조 학습 컨텐츠에 새로운 라이브 참조 예제 워크플로우 섹션을 추가했습니다. 이 섹션에는 Alias와 VRED 간의 라이브 참조를 워크플로우에 통합하는 방법을 보여주는 실용적인 그림 시나리오가 포함되어 있습니다.
라이브 참조 예제 워크플로우를 참조하십시오.
