도면에 있는 각 화면표시 구성에 대해 전역 절단 평면을 설정하고 벽, 커튼월 및 벽 개구부와 같은 객체에 대해 개별적인 절단 평면을 설정할 수 있습니다.
전역 절단 평면
도면에서 화면표시 구성에 대해 절단 평면을 설정할 수 있습니다. 화면표시 구성에 포함된 모든 객체가 객체별 절단 평면 재지정을 가지지 않은 경우 해당 객체는 화면표시 구성에 정의된 높이에서 절단됩니다. 각 화면표시 구성은 서로 다른 절단 평면을 가질 수 있습니다.
객체별 절단 평면
많은 객체가 화면표시 구성에서 절단 평면 설정을 재지정하고 벽, 커튼월 및 계단과 같은 자체 절단 평면을 사용할 수 있습니다.
절단 평면 화면표시 범위
절단 평면은 특정 높이(예: 1.4 미터)로 설정됩니다. 레벨 위 또는 아래 객체는 기본적으로 평면도에 표시되지 않습니다. 그러나 화면표시 범위를 절단 평면 위 및 아래로 정의할 수 있습니다. 또한 범위 안의 객체 구성요소도 표시됩니다. 절단 평면 위 또는 아래에 있지만 화면표시에 포함되어야 하는 창을 표시할 경우 유용합니다.
평면도 창 절단 평면 옵션 보기
또한 화면표시 범위를 사용하여 2층의 모형 뷰와 같이 잘린 뷰를 정의합니다. 이런 경우 화면표시 범위는 표시할 레벨 및 숨길 레벨을 정의합니다.
2층의 잘린 3D 뷰
절단 평면 및 레벨
레벨은 하나 이상의 파일에 의해 별도로 표현되며 뷰 또는 시트에서 조합되어 전체 건물을 표현합니다.
건물의 각 레벨에 대해 절단 평면을 개별적으로 설정합니다. 레벨을 표현하는 도면 파일(구성 또는 뷰)을 작성한 후 도면 내의 화면표시 구성에 절단 평면을 지정합니다.

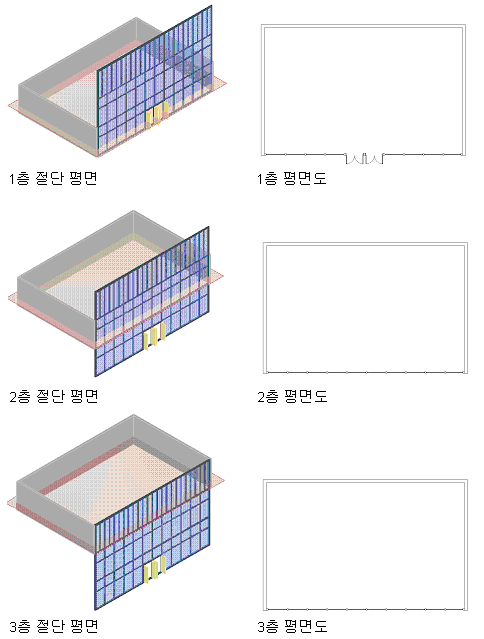

다음 이미지는 세 개의 레벨에 걸쳐 있는 커튼월을 보여줍니다. 왼쪽의 이미지는 연관된 레벨 도면에 대한 절단 평면을 나타냅니다. 오른쪽 평면도는 커튼월이 각 레벨에서 평면도에 표시되는 방법을 보여줍니다. 다양한 평면도에 있는 서로 다른 모양의 문 및 멀리언을 확인하십시오.
세 개의 절단 평면 레벨 지정
