주요 구조 부재 간섭 조건을 작성하려면

다음 절차에 따라 주요 구조 부재 간섭 조건을 작성합니다. 일반적으로 주요 구조 부재에 대한 간섭 조건을 작성한 후 간섭 객체가 배치되는 도면층을 동결합니다. 객체를 이동하거나 편집할 경우 주요 구조 부재가 이에 따라 업데이트됩니다.

주: 간섭 조건으로 사용된 객체는 LIST 명령이나 일람표 조회 결과의 영역에 포함되지 않습니다.

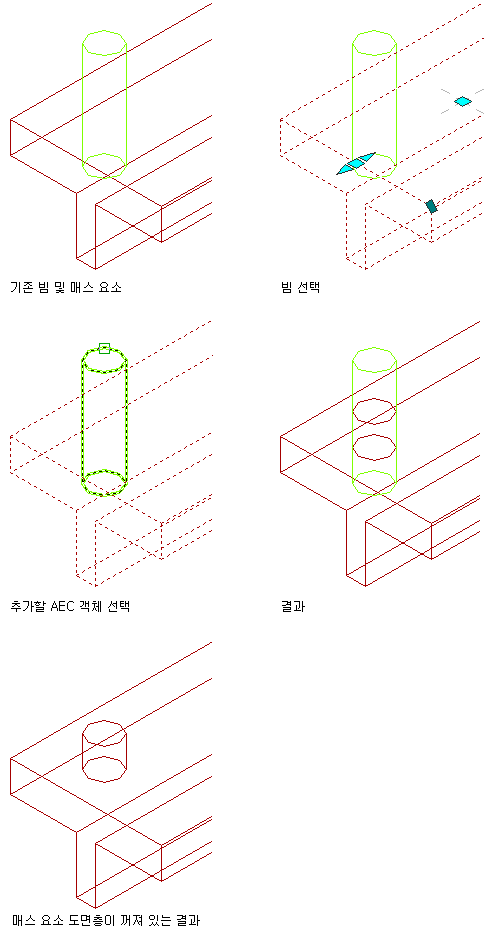

1. 주요 구조 부재와 관련하여 간섭 조건을 배치할 실제 위치에 객체를 하나 이상 작성합니다.
2. 주요 구조 부재를 선택합니다.
3. 주요 구조 부재 탭수정 패널간섭 조건 드롭다운추가를 클릭합니다.
4. 간섭 조건으로 사용할 객체를 선택하고 Enter 키를 누릅니다.


   주: 다음 조건을 만족하는 경우 외부 참조된 파일의 AEC 객체를 주요 구조 부재에 간섭 조건으로 추가할 수 있습니다.

   • 객체가 3D 본체입니다.
   • 외부 참조가 있습니다.
   • 외부 참조가 읽기/쓰기입니다.
   • 다른 사용자가 외부 참조를 잠그거나 열지 않았습니다.
   • 외부 참조가 로드되었습니다.
