다음 절차에 따라 고정 프레임 부재의 두 번째 세그먼트에 다른 시작 및 끝 쉐이프를 지정하여 고정 프레임의 첫 번째 래프터를 작성하십시오.
고정 프레임의 첫 번째 래프터 작성
- 추가를 클릭하여 주요 구조 부재에 두 번째 구성요소를 추가합니다.
- 구성요소 아래에서 미지정을 선택하고 Rafter 1을 입력합니다.

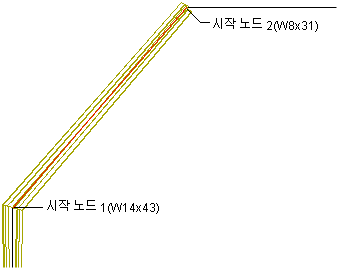

- 시작 쉐이프의 이름 리스트에서 W14X43을 선택합니다.
- 상대적에서 시작을 선택합니다.
- 노드에 1을 입력합니다.
- 설계 규칙 대화상자의 끝까지 이동하여 Rafter 1의 끝 쉐이프 매개변수를 표시합니다.
- 끝 쉐이프의 이름 리스트에서 W8X31을 선택합니다.
- 상대적에서 시작을 선택합니다.
- 노드에 2을 입력합니다.
