고정 프레임의 첫 번째 레그를 작성하려면

다음 과정에 따라 고정 프레임 부재의 첫 번째 세그먼트에 다른 시작 및 끝 쉐이프를 지정하여 고정 프레임의 첫 번째 레그를 작성하십시오.

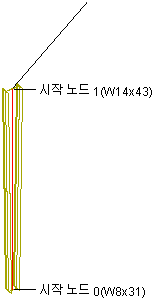

고정 프레임의 첫 번째 레그 작성

1. 고정 프레임을 선택합니다.
2. 기둥을 선택하고 주요 구조 부재 탭일반 패널스타일 편집 드롭다운스타일 편집을 클릭합니다.
3. 설계 규칙을 클릭합니다.
4. 세부사항 표시를 클릭합니다.
5. 구성요소 아래에서 미지정을 선택하고 Leg 1을 입력합니다.
6. 시작 쉐이프의 이름 리스트에서 W8X31을 선택합니다.
7. 상대적에서 시작을 선택합니다.
8. 노드에 0을 입력합니다.

   노드 0은 부재 경로의 시작점과 관련됩니다.

9. 회전에 90을 입력합니다.
10. 설계 규칙 대화상자의 끝까지 이동하여 Leg 1의 끝 쉐이프 매개변수를 표시합니다.
11. 끝 쉐이프의 이름 리스트에서 W14X43을 선택합니다.
12. 상대적에서 시작을 선택합니다.
13. 노드에 1을 입력합니다.

    노드 1은 부재 경로의 첫 번째 세그먼트 끝점과 두 번째 세그먼트 시작점에 의해 형성된 정점과 일치합니다.
