다음 절차에 따라 주요 구조 부재의 자리맞추기를 변경하십시오. 자리맞추기는 돌출된 축과 관련된 주요 구조 부재의 쉐이프의 위치를 설정합니다. 기존 부재의 자리맞추기를 변경하면 부재를 이동하고 부재가 기타 객체에 관련되는 방법(예를 들어, 기둥이 그립에 부착될 때 기둥 그리드와 관련하여 기둥의 위치가 설정되는 방법)에 영향을 줄 수 있습니다.

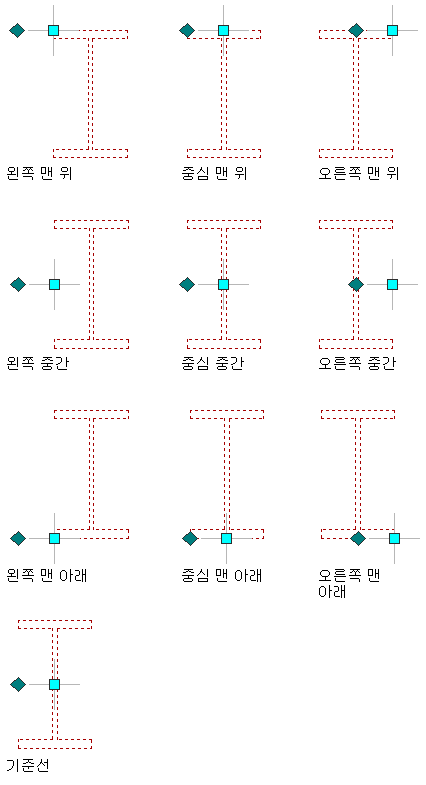

빔에 대한 자리맞추기 옵션
또한 여러 쉐이프 및 세그먼트로 주요 구조 부재의 자리맞추기를 지정할 수 있습니다.
- 변경할 주요 구조 부재를 선택한 후 두 번 클릭합니다.
- 특성 팔레트에서 기본을 확장한 후 치수를 확장합니다.
- 자리맞추기 설정을 선택합니다.
원하는 작업... 할 일... 부재 쉐이프의 중심을 따라 부재 축 배치 자리맞추기에서 기준선을 선택합니다. 주: 이것은 주요 구조 부재 카탈로그의 스타일만으로 작성된 부재에만 적용됩니다.부재 쉐이프의 9개 위치 중 하나를 따라 부재의 축 배치 자리맞추기에 대해 9개 위치 중 하나를 선택합니다. - 이 도구를 사용하여 작성된 다중 쉐이프 및 세그먼트를 가진 부재의 자리맞추기를 지정하려면 전체 범위를 사용하여 자리맞추기에 대한 설정을 선택합니다.
원하는 작업... 할 일... 부재의 가장 낮은 우선순위 쉐이프의 최대 단면 교차 범위에 따라 부재 자리맞추기 예를 선택합니다. 자리맞추기는 가장 낮은 우선순위 쉐이프 정의에만 적용되며, 최대 교차 단면을 가진 부재의 노드(정점)를 기준으로 계산됩니다. 모든 쉐이프를 기준으로 각 노드에서 부재 자리맞추기 아니오를 선택합니다. 자리맞추기는 각 노드에서 교차 단면 범위에 따라 계산되고 우선순위에 상관없이 모든 쉐이프에 적용됩니다.
