AutoCAD Architecture 2026 toolset의 도면 관리 기능을 사용하여 많은 도면 파일, 레벨 및 부속건물(윙)에 분배된 대형 건물 프로젝트를 작성할 수 있습니다.

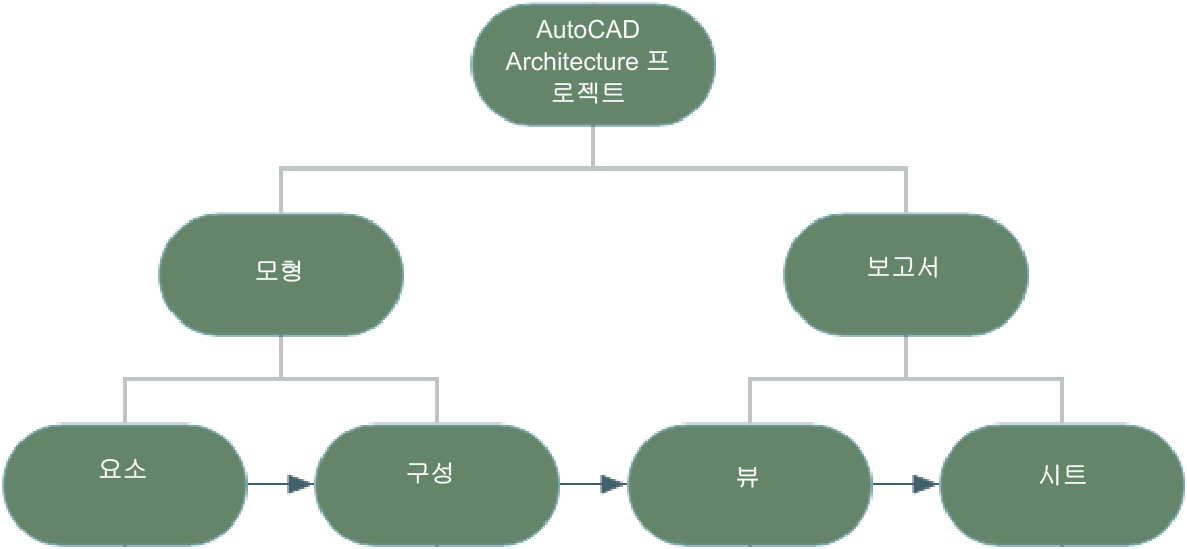

프로젝트
구성
구성은 건물의 고유한 한 부분을 설명하고, 프로젝트 내부의 특정 레벨 및 부속건물에 지정됩니다. 커튼월과 같은 스패닝 구성은 다중 레벨 및 부속건물에 지정될 수 있습니다.
예를 들어, 건물 프로젝트의 첫 번째 레벨은 외부 쉘 구성, 첫 번째 레벨 코어 구성 및 첫 번째 레벨 내부 칸막이 구성으로 구성될 수 있습니다.
구성에는 벽 및 문과 같은 도면 객체, 요소에 대한 외부 참조 또는 이 둘의 조합이 포함될 수 있습니다. 예를 들어, 첫 번째 레벨 코어 구성은 구성에 직접 그린 코어 벽과 외부 참조로 삽입된 승강기 요소를 포함할 수 있습니다.
현재 프로젝트 내에서 구성을 작성 및 수정할 수 있습니다. 도면을 가져온 후 변환하거나 구성에 추가할 수도 있습니다. 실제로 또는 링크를 작성하여 구성을 프로젝트에 가져올 수 있습니다.
구성은 뷰에 참조됩니다.
뷰
건물의 구조가 정의되고 구성이 레벨 및 부속건물에 할당된 후에는 건물 모형에서 보고서(뷰 및 시트)를 생성할 수 있습니다. 뷰는 건물 프로젝트의 특정 뷰를 나타내기 위해 여러 구성을 참조합니다. 뷰 도면을 작성하려면, 보려는 건물의 부분과 생성하려는 뷰의 유형을 먼저 결정하십시오. 예를 들어, 1층 반사 천장 평면도 또는 2층 프레임 평면을 작성할 수 있습니다.
또한 아래 그림과 같이 건물에 있는 모든 층의 복합 뷰를 작성할 수도 있습니다.
전체 건물 뷰의 3D 뷰
뷰 도면은 건물 내 각 위치에 따라 적절한 구성을 자동으로 참조합니다. 예를 들어, 2층 서쪽 윙의 평면도를 작성하려면 2층과 서쪽 윙에 지정된 모든 구성을 참조하는 뷰를 작성합니다. 또한 이 뷰는 1층에서 5층까지의 커튼월을 포함합니다. 건물 윤곽과 같이 해당 층에 없는 구성이라도 뷰에서 보기 위해 추가로 참조할 수 있습니다.
뷰 도면에서 주석, 치수 및 일람표와 같은 데이터를 추가할 수도 있습니다. 뷰 도면에서 주석을 작성할지 또는 시트에서 주석을 작성할지 여부는 워크플로우 및 개별적인 필요에 따라 결정합니다.
각각 고유의 템플릿이 있고 다른 아이콘으로 식별되는 이 세 가지 유형의 뷰 도면은 구성 도구로 사용할 수 있습니다.
- 일반 뷰 도면
- 상세 뷰 도면
- 단면도/입면도 도면
뷰는 시트에 참조됩니다.
시트
시트는 건물 프로젝트의 도면을 플롯하는 데 사용됩니다.
AutoCAD Architecture 2026 toolset의 시트 시스템은 다음 구성요소로 구성됩니다.
- 시트: 시트는 시트로 등록된 도면 공간 배치입니다. 시트는 하나 이상의 시트 뷰를 포함할 수 있습니다.

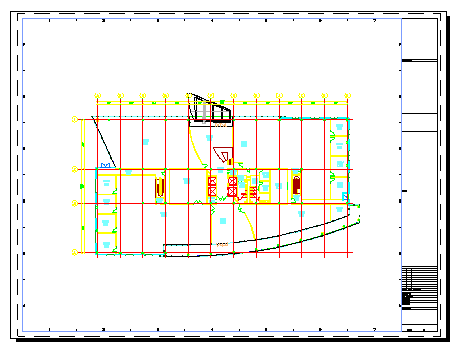

건물 평면도 시트 뷰가 있는 시트
- 시트 뷰: 시트 뷰는 도면 탐색기의 뷰 도면에서 시트로 모형 공간 뷰를 끌어 놓아 작성하는 도면 공간 뷰포트입니다.

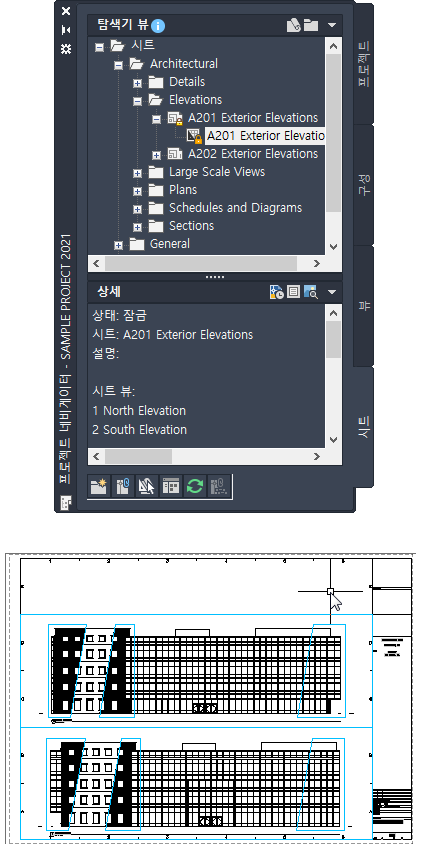

모형 공간 뷰에서 작성된 시트 뷰
- 시트 세트: 시트 세트는 순서가 지정된 명명된 시트 집합입니다. 시트 세트는 일반 건물 프로젝트의 1차 통신 매체인 결합 시트의 실제 세트와 유사합니다. 시트 세트는 게시 명령을 통한 인쇄된 문서 또는 전자 문서의 효과적인 출력에 맞추어져 있습니다.

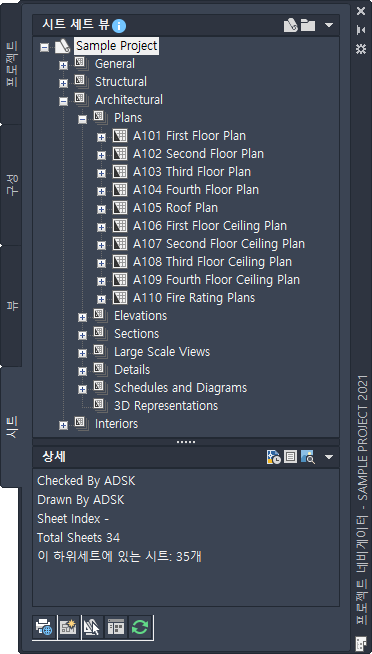

AutoCAD Architecture 2026 Toolset 프로젝트의 시트 세트
AutoCAD Architecture 2026 toolset의 각 프로젝트에는 프로젝트에 대한 모든 시트가 포함된 간단한 프로젝트 시트 세트가 있습니다.
- 시트 도면: 시트 도면은 하나 이상의 시트를 포함하는 DWG 파일입니다.
시트 세트, 시트, 시트 뷰, 시트 도면 및 모형 공간 뷰는 프로젝트 네비게이터의 시트 및 뷰 탭에 나열됩니다.
주석은 뷰에 배치하는 것이 좋지만 태그, 치수 및 일람표 테이블과 같은 주석을 시트에 추가할 수 있습니다.
프로젝트 표준
AutoCAD Architecture 2026 toolset에는 프로젝트 표준 기능이 있습니다. 프로젝트 표준 기능은 AutoCAD Architecture 2026 toolset 프로젝트에서 스타일 및 화면표시 설정을 지정, 유지 및 동기화하는 메커니즘을 제공합니다. 모든 프로젝트 도면에 사용되는 표준 스타일, 화면표시 설정 및 AutoCAD 표준을 프로젝트 내에서 지정할 수 있습니다. 표준 스타일 및 화면표시 설정은 프로젝트와 연관된 표준 도면에 정의됩니다. 프로젝트는 프로젝트 수명 주기 동안 이러한 표준과 동기화됩니다.
프로젝트 도구 팔레트 및 컨텐츠 검색기 라이브러리
도면 표준 이외에 프로젝트 설정에서 프로젝트별 도구 팔레트 및 컨텐츠 검색기 라이브러리를 설정할 수도 있습니다. 도구 컨텐츠의 루트 경로를 사용자가 정의할 수 있으므로 도구는 항상 해당 정의에 대한 올바른 컨텐츠 도면을 참조할 수 있습니다.
외부 참조 관리
외부 참조를 사용하여 소스 파일을 컴퓨터나 네트워크의 여러 위치로 배포할 수 있습니다. 일람표 테이블, 주석 태그 및 치수를 외부 참조에 쉽게 지정할 수 있습니다. 다른 사용자가 같은 프로젝트에서 동시에 작업할 수 있습니다.
참조 경로가 전체 외부 경로인지 또는 상대 외부 경로인지 여부를 지정합니다.
매핑된 드라이브
AutoCAD Architecture 2026 toolset는 프로젝트 환경 내에서 매핑된 드라이브를 지원합니다. 프로젝트 구조가 동일한 여러 서버에 동일한 식별 드라이브 문자를 매핑할 수 있습니다. AutoCAD Architecture 2026 toolset 프로젝트 내에서 매핑된 드라이브를 사용하는 경우 다른 서버에서 프로젝트 도면 파일을 열 때마다 경로를 재지정하라는 메시지가 표시되지는 않습니다.

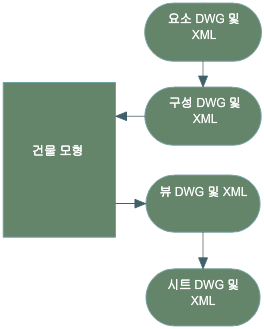

XML 구조
AutoCAD Architecture 2026 toolset 프로젝트는 기본 XML 구조를 가집니다. 작성할 각 도면 파일(예: 바닥 도면이나 구조 도면)의 경우 XML 파일이 함께 작성됩니다. XML 파일에는 레벨 및 부속건물 정보와 같은 프로젝트 관련 정보가 들어 있습니다. 도면 파일 자체는 프로젝트 관련 정보를 포함하지 않으므로, 프로젝트 내에서 작성한 도면 파일을 프로젝트 외부에서도 다시 사용할 수 있습니다.
레벨 및 부속건물
프로젝트는 건물 프로젝트 구성이 있는 위치를 지정하는 레벨(바닥)과 부속건물(윙)을 제공합니다. 기본적으로 새 프로젝트는 하나의 레벨과 하나의 부속건물로 구성됩니다. 프로젝트 실행 주기 동안 레벨과 부속건물을 추가 및 수정할 수 있습니다. 레벨 및 부속건물의 행렬은 건물 구성요소를 고유하게 식별하는 데 도움이 되는 프레임워크를 제공합니다. 예를 들어 First Floor—West Wing에 할당된 구성이 건물에 있을 수 있습니다.

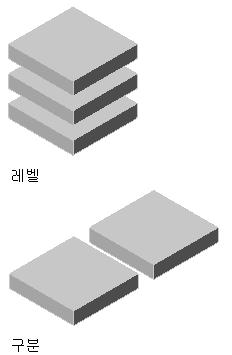

레벨 및 부속건물 개념도
커튼월 및 승강기 샤프트와 같은 건물 객체는 여러 레벨 및 부속건물에 걸쳐 있을 수 있습니다. 이러한 건물 객체 유형에 스패닝 구성을 사용할 수 있습니다.
범주
건물을 구성하는 데 유용하도록 구성, 뷰 및 시트와 같은 건물 프로젝트의 구성요소를 범주화할 수 있습니다. 쉘, 코어 및 내부 칸막이와 같은 범주를 사용할 수 있습니다. 구성을 범주화하면 뷰를 생성할 때 해당 구성을 필터링할 수 있습니다.

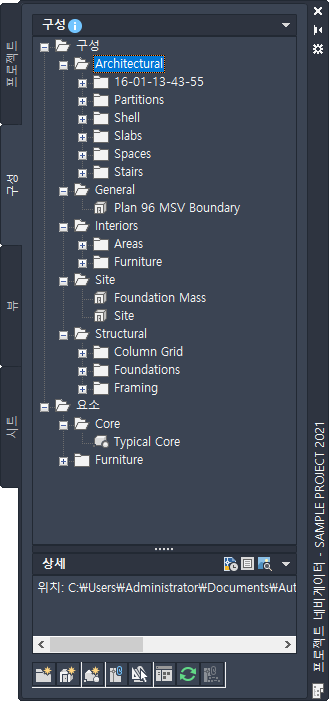

프로젝트 네비게이터에서의 구성 범주
