주요 구조 부재의 사용자 쉐이프를 작성하려면

다음 절차에 따라 도면 영역에 그렸거나 삽입한 라인워크를 기준으로 하여 주요 구조 부재에 대한 사용자 쉐이프를 작성하십시오.

1. 도면 영역에서 이러한 형상을 작성하여 쉐이프의 낮은 상세 평면도, 평면도 및 높은 상세 평면도 화면표시 표현을 정의합니다. 전체적으로 새 형상을 그리거나 기존 쉐이프 정의에서 형상을 삽입할 수 있습니다.

   낮은 상세 평면도의 경우 선, 호, 원 또는 폴리선을 사용할 수 있습니다. 평면도 및 높은 상세 평면도의 경우 닫힌 폴리선, 스플라인, 타원 또는 원을 사용합니다. 이러한 도면요소는 교차하지 않아야 합니다.

2. 주요 구조 부재를 선택합니다.
3. 주요 구조 부재 탭부재 쉐이프 패널쉐이프 스타일 편집을 클릭합니다.

   건축 객체 폴더를 열고 주요 구조 부재 쉐이프 정의가 선택된 상태에서 스타일 관리자가 표시됩니다.

4. 주요 구조 부재 쉐이프 정의를 마우스 오른쪽 버튼으로 클릭한 후 새로 만들기를 클릭합니다

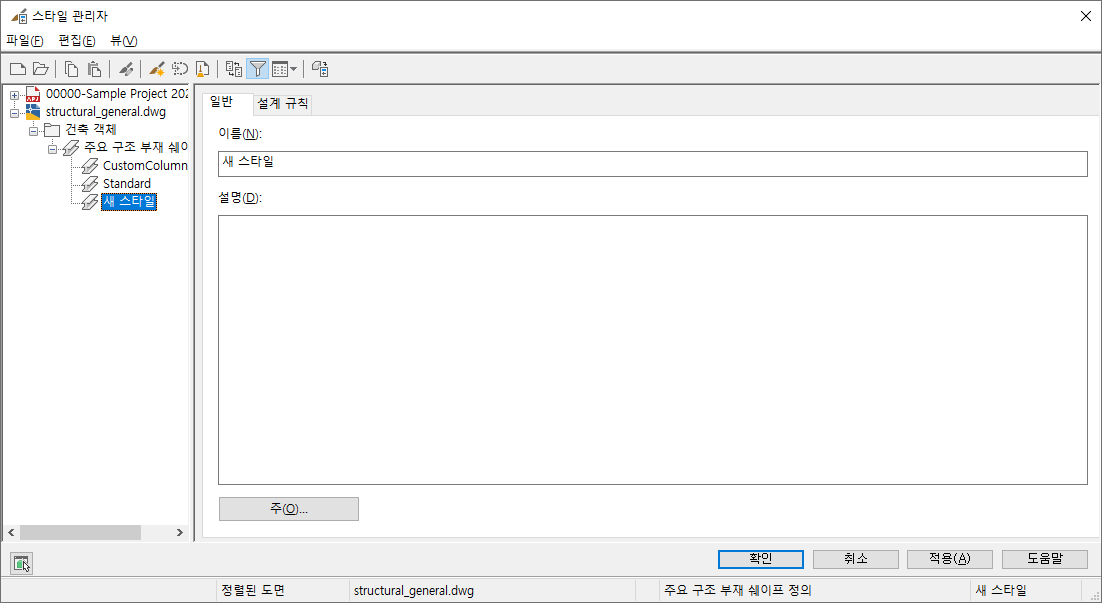

5. 스타일 관리자의 오른쪽 창에서 일반 탭을 클릭합니다.


6. 새 쉐이프의 이름과 설명을 입력한 다음 설계 규칙 탭을 클릭합니다.
7. 쉐이프 형상에서 낮은 상세를 선택한 후 을 클릭합니다.
8. 도면 영역에서 선, 호, 원 또는 폴리선을 선택하여 새 쉐이프에 대한 낮은 상세 평면도 화면표시 표현을 정의하고 Enter 키를 누릅니다.
9. 삽입점을 선택합니다.

   설계 규칙 탭 아래의 뷰어에 낮은 상세 쉐이프가 표시됩니다.

10. 쉐이프 형상에서 중간 상세를 선택한 후 을 클릭합니다.
11. 도면 영역에서 닫힌 폴리선, 스플라인, 타원 또는 원을 선택하여 선택된 쉐이프 정의에 대한 평면도 화면표시 표현을 정의합니다.
12. 삽입점을 선택하거나 c(중심) 또는 p(이전 점)를 입력하여 뷰어에서 선택된 쉐이프의 위치를 지정합니다.
13. 쉐이프 형상에서 높은 상세를 선택한 후 을 클릭합니다.
14. 도면 영역에서 닫힌 폴리선, 스플라인, 타원 또는 원을 선택하여 쉐이프에 대한 높은 상세 평면도 화면표시 표현을 정의합니다.
15. 삽입점을 선택하거나 c(중심) 또는 p(이전 점)를 입력하여 뷰어에서 선택된 쉐이프의 위치를 지정합니다.
16. 쉐이프에서 새 주요 구조 부재 스타일을 작성하려는 경우 을 클릭하고 새 스타일의 이름을 입력한 다음 확인을 클릭합니다.
17. 확인을 클릭하여 주요 구조 부재 쉐이프 정의 리스트에 새 쉐이프를 추가하고 스타일 관리자를 닫습니다.

    이제 기존 주요 구조 부재 스타일에 새 쉐이프를 추가할 수 있습니다.
