3D 자유형 공간에서 AEC 객체를 빼려면

다음 절차에 따라 3D 자유형 공간에서 공간 또는 다른 AEC 객체를 빼십시오. 3D 형상이 있는 모든 AEC 객체를 공간에서 뺄 수 있습니다.

주: 이 과정은 비연관 공간에만 유효합니다. 연관 공간에서 이 과정을 수행하는 경우 내부 편집 모드를 종료하면 연관성이 손실됩니다.

1. 3D 등각투영 뷰로 전환합니다.
2. 객체를 뺄 3D 자유형 공간을 선택합니다.
3. 공간 탭수정 패널내부 편집을 클릭합니다.
4. 내부 편집 탭수정 패널부울 드롭다운차집합을 클릭합니다.
5. 3D 자유형 공간에서 뺄 AEC 객체를 선택한 후 Enter 키를 누릅니다.
6. 뺀 객체를 지우려면 y(예)를 입력하고 도면에 객체를 남겨 두려면 n(아니오)을 입력합니다.

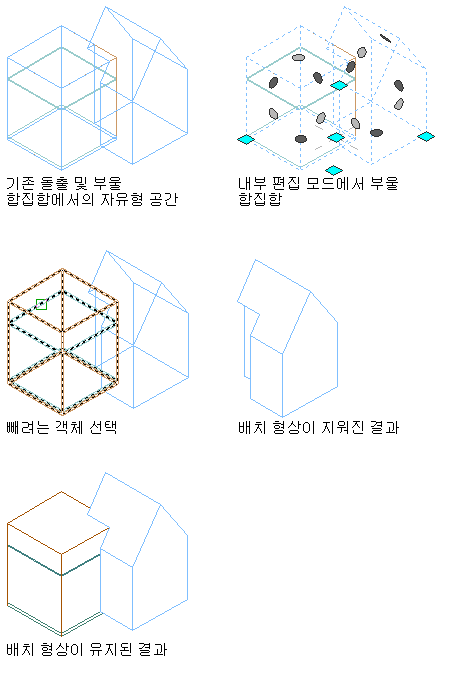

   자유형 공간에서 돌출된 공간 빼기

7. 공간에 대한 변경 사항을 저장하려면 내부 편집 탭편집 패널마침을 클릭합니다.
