탐지 및 변환은 도면을 분석하여 블록으로 변환할 수 있는 객체를 신속하게 식별합니다. 이 기능을 사용하면 시간이 절약되고 생산성이 향상되며 블록 변환 프로세스의 오류가 줄어듭니다.
주: 탐지 및 변환은 현재 기술 미리보기로 제공됩니다. 즉, 탐지 기능이 계속해서 개선되고 있습니다. 기술 미리보기란 무엇입니까?
AutoCAD 탐지 및 변환 기능은 Autodesk AI를 사용하여 도면을 스캔하고 블록으로 변환할 수 있는 객체를 식별합니다.

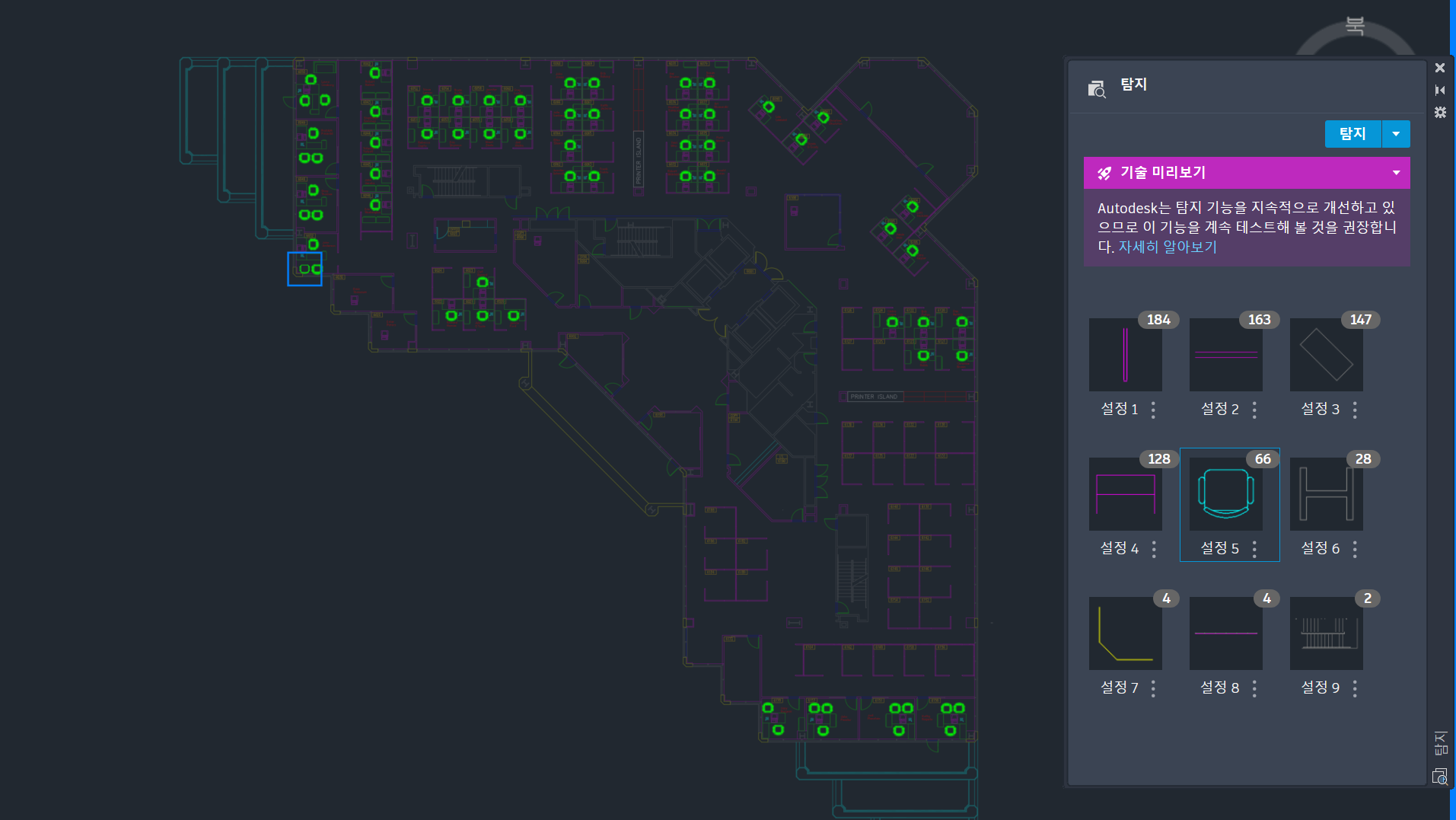

탐지를 시작하면 Autodesk AI가 도면의 형상을 스캔합니다. 도면 분석이 완료되면 팔레트에서 블록으로 변환할 수 있는 탐지된 객체 세트를 알려줍니다. 세트는 단일 블록으로 변환할 수 있는 탐지된 유사한 객체 그룹을 나타냅니다.

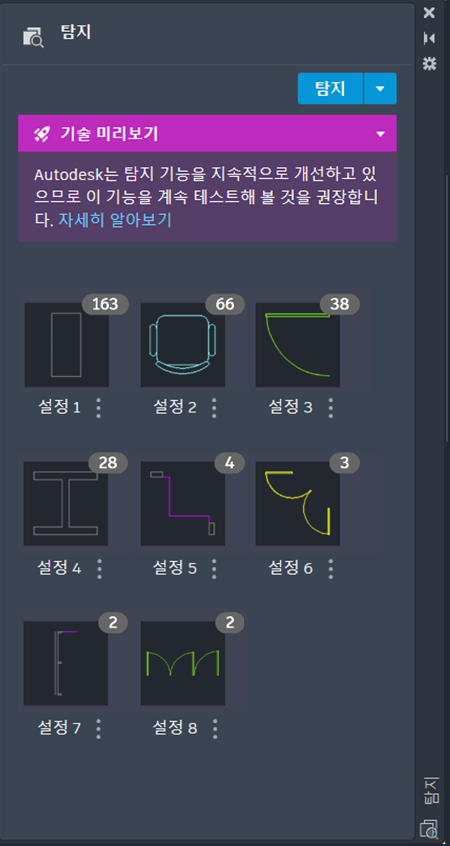

번호가 매겨진 각 세트 옆에 있는 세로 줄임표를 클릭하면 각 세트를 새 블록 또는 기존 블록으로 변환하거나 새 블록으로 변환할 때 기본 블록 정의인 기본 인스턴스를 편집할 수 있는 옵션이 제공됩니다. 또는 기존 블록으로 변환하도록 선택한 경우, 기본 인스턴스를 사용하여 블록의 삽입 축척과 회전을 정의합니다.

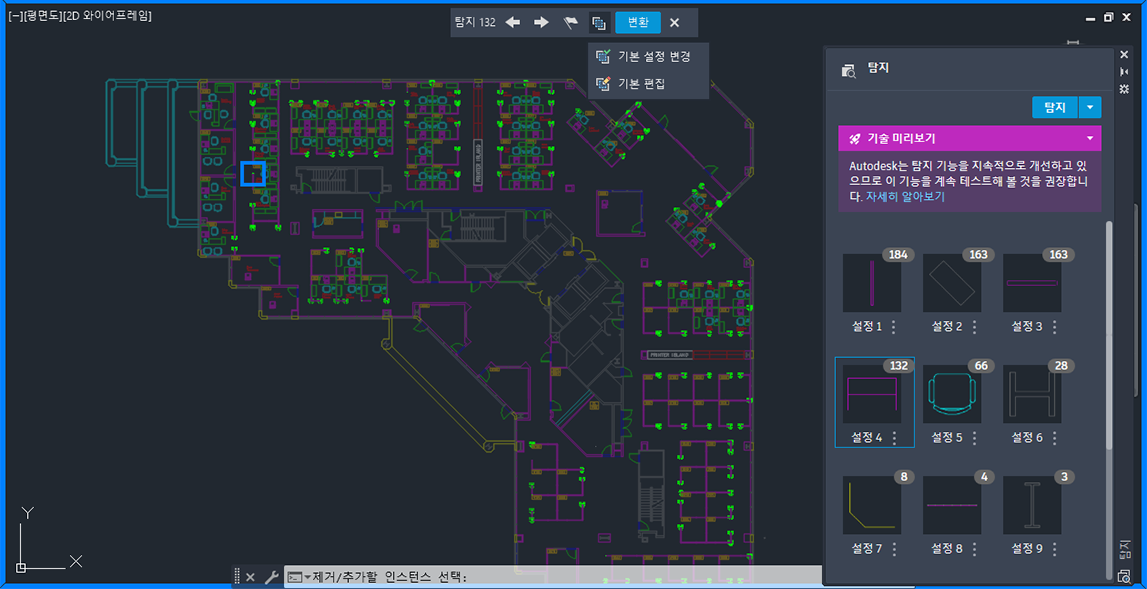

검토 모드에서는 도면 창 맨 위에 탐지 도구막대가 표시됩니다.
도구막대에서 다음을 수행할 수 있습니다.
- 세트에서 발견된 총 인스턴스 수 보기
- 도면의 이전 또는 다음 인스턴스로 이동
- 파란색 테두리로 윤곽선이 표시된 기본 인스턴스 변경 또는 편집
- 블록으로 변환

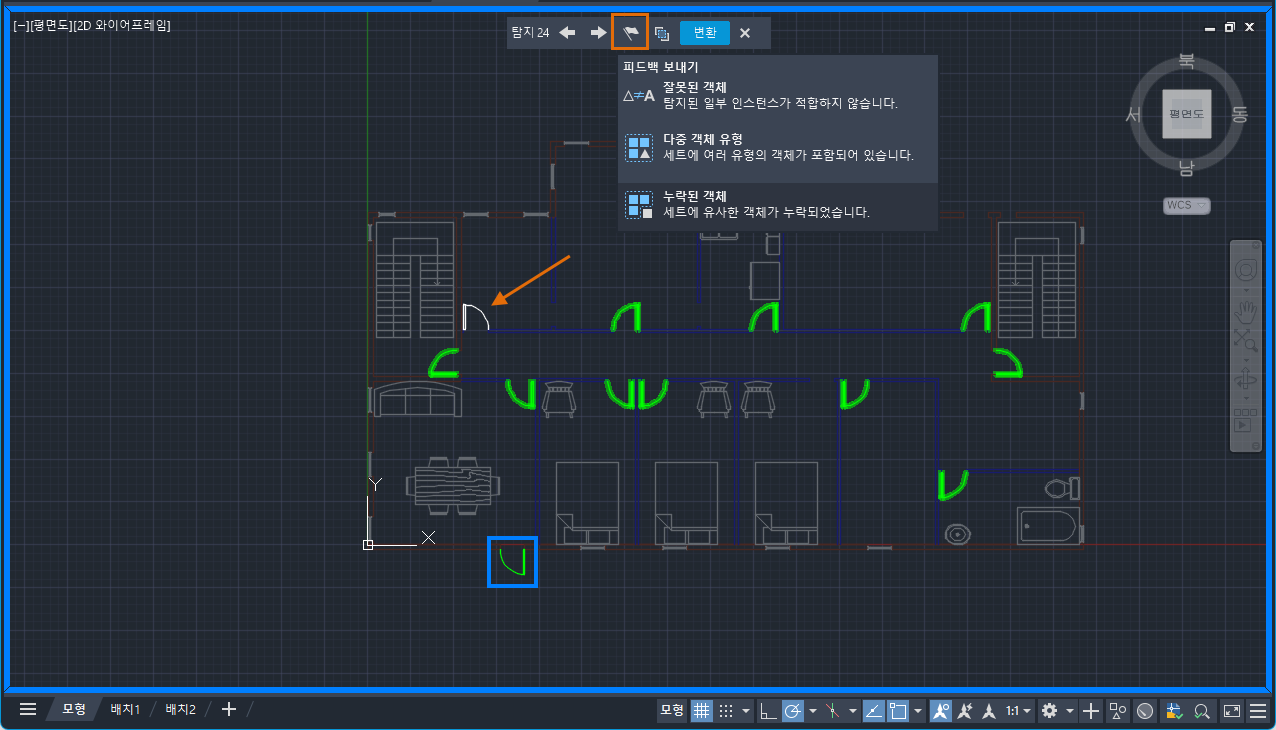

탐지 결과를 검토하는 동안 잘못된 세트 또는 인스턴스가 발생할 수 있습니다. 다음 예에서는 유사한 객체가 탐지되지 않고 세트에 포함되지 않습니다. 탐지 도구막대를 사용하여 이 오류를 보고할 수 있습니다. 오류를 보고하면 기능의 전반적인 성능과 정확성을 개선하는 데 기여할 수 있습니다.
주요 고려 사항
탐지 및 변환은 기술 미리보기 기능입니다. 이는 기능을 개선하기 위해 지속적으로 노력하고 있음을 의미합니다. 다음은 몇 가지 중요한 사항입니다.
- 탐지 및 변환은 평면도 도면에서 작동하도록 설계되었습니다. 현재 탐지는 문, 욕조 및 화장실과 같은 건축 객체를 식별하는 데 가장 적합하지만, 아직 일부 건축 객체는 정확하게 탐지되지 않습니다.
- 기능을 지속적으로 개선하여 탐지 정확도를 향상시키려면 탐지를 시작하기 전에 도면을 실제 단위로 설정하는 것이 좋습니다.
검토 모드에서는 다음 명령이 일시적으로 차단됩니다.
- BCONVERT
- -BCONVERT
- BEDIT
- -BEDIT
- BSEARCH
- -BSEARCH
- COMPARE
- -COMPARE
- COUNT
- COUNTLIST
- MARKUPIMPORT
- -MARKUPIMPORT
- REFEDIT
- -REFEDIT
- TRACE
- VERSIONCOMPARE
- XATTACH
- XCLIP
- XCOMPARE
도면을 분석하고 블록으로 변환할 수 있는 객체를 빠르게 식별하면 시간이 절약되고 생산성이 향상되며 블록 변환 프로세스의 오류가 줄어듭니다. 이 기능이 계속 개선되는 과정에서 피드백과 오류 보고는 성능과 정확도를 향상시키는 데 중요합니다.
