선택한 치수로부터 검사 치수를 추가 또는 제거할 수 있습니다.
DIMINSPECT(명령)
도구 세트: .
요약
쉐이프 및 검사 레이블/비율 설정을 사용하여 검사 치수 프레임의 형태와 검사 비율 값을 구성합니다.

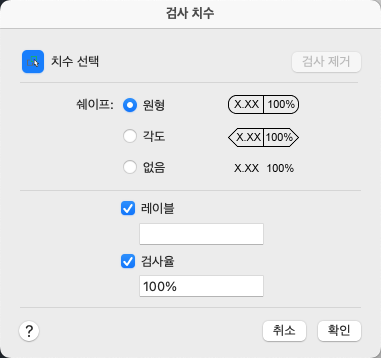

옵션 리스트
다음과 같은 옵션이 표시됩니다.
치수 선택
검사 치수를 추가 또는 제거해야 하는 치수를 지정합니다.
검사 제거
선택한 치수에서 검사 치수를 제거합니다.
쉐이프
레이블 주위에 그려진 프레임의 쉐이프, 치수 값 및 검사 치수의 검사 비율을 조정합니다
- 원형
-
양쪽 끝에 반원으로 프레임을 작성합니다. 프레임 내의 필드는 세로 선으로 구분됩니다.
- 각도
-
두 끝에서 90도 각도를 형성하는 선으로 프레임을 작성합니다. 프레임 내의 필드는 세로 선으로 구분됩니다.
- 없음
-
값 주위에는 프레임이 그려지지 않음을 지정합니다. 필드는 세로 선으로 구분되지 않습니다.
레이블/검사 비율
검사 치수에 대한 레이블 문자 및 검사 비율을 지정합니다.
- 레이블
-
레이블 필드의 화면표시를 켜고 끕니다.
- 레이블 값
-
레이블 문자를 지정합니다.
레이블 확인란이 선택된 경우 레이블은 검사 치수의 맨 왼쪽에 표시됩니다.
- 검사 비율
-
비율 필드의 화면표시를 켜거나 끕니다.
- 검사 비율 값
-
부품 검사 빈도를 지정합니다.
값은 퍼센트로 표시되며 유효값 범위는 0 - 100입니다. 검사 비율 확인란을 선택할 경우 검사 비율은 검사 치수의 맨 오른쪽에 표시됩니다.
