기하학적 구속조건을 적용하여 2D 기하학적 객체를 연관시키거나 고정 위치 또는 각도를 지정할 수 있습니다.
예를 들어, 선이 항상 서로 직교하도록 하거나 호와 원은 항상 동심을 이루도록 하거나 선이 항상 호에 접하도록 지정할 수 있습니다.
구속조건을 적용하면 세 가지 사항이 변경됩니다.
- 선택한 객체가 지정한 구속조건에 따라 조정됩니다.

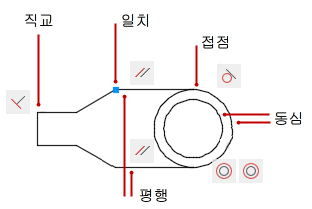

- 기본적으로 위의 그림과 같이 구속조건 아이콘이 구속된 객체 근처에 표시되며 일치 구속조건은 작게 표시됩니다. 파란색 정사각형 및 기타 모든 구속조건은 회색 아이콘으로 표시됩니다.
- 커서를 구속된 객체 위로 이동하면 작은 파란색 그림 문자가 커서와 함께 표시됩니다.
구속조건을 적용한 뒤에는 형상에서 해당 구속조건에 어긋나지 않는 부분만 변경할 수 있습니다. 이것은 설계의 요구사항 및 지정사항을 유지하면서 설계를 변경하거나 설계 옵션을 시험해 보는 한 가지 방법이 됩니다.
구속조건을 적용할 때 두 객체의 선택 순서가 중요한 경우도 있습니다. 대개 두 번째로 선택한 객체가 첫 번째 객체에 맞춰 조정됩니다. 예를 들어 직교 구속조건을 적용할 때는 두 번째로 선택한 객체가 첫 번째 객체에 직교가 되도록 조정됩니다.
기하학적 구속조건은 2D 기하학적 객체에만 적용할 수 있습니다. 모형 공간과 도면 공간 사이에서는 객체를 구속할 수 없습니다.
구속점 지정
구속조건 중에는 객체를 선택하는 대신 객체 위에 구속점을 지정할 수 있는 것도 있습니다. 이 동작은 객체 스냅과 유사하지만 위치가 끝점, 중간점, 중심점 및 삽입점으로 제한됩니다. 예를 들어 일치 구속조건은 한 선의 끝점 위치를 다른 선의 끝점으로 제한할 수 있습니다.
커서를 객체 위로 움직이면 다음 그림 문자가 객체 위에 표시됩니다. 이 그림 문자는 수평선 왼쪽 끝점에 다음 구속조건이 적용됨을 나타냅니다.
이 그림 문자를 사용하여 해당 점을 구속할지 여부를 확인합니다.
고정, 수평 및 수직 구속조건 아이콘은 구속조건이 객체에 적용되는지 또는 점에 적용되는지 나타냅니다.
| 구속조건 | 점 | 객체 |
|---|---|---|
| 고정 |
 |
 |
| 수평 |
 |
 |
| 수직 |
 |
 |
대칭 구속조건 아이콘은 구속조건이 대칭 점/객체를 식별하는지 또는 대칭 선을 식별하는지 나타냅니다.
| 구속조건 | 점 | 객체 | 선 |
|---|---|---|---|
| 대칭 |
 |
 |
 |
수평 또는 수직 구속조건이 현재 UCS에 평행하지 않거나 직교가 아니면 다른 구속조건 막대 아이콘 세트가 표시됩니다.
고정 구속조건 사용
고정 구속조건은 객체의 구속점 또는 객체 자체를 표준 좌표계에 따른 고정 위치 및 각도에 연관시킵니다.
중요한 기하학적 피쳐에는 대개 고정 구속조건을 지정하는 것이 좋습니다. 그렇게 하면 해당 점 또는 객체의 위치가 잠기고 설계를 변경해도 형상의 위치가 유지됩니다.
객체를 고정할 때 선의 각도나 호 또는 원의 중심도 고정됩니다.여러 개의 기하학적 구속조건 적용
여러 개의 기하학적 구속조건을 수동 또는 자동으로 객체에 적용할 수 있습니다.
모든 기본적인 기하학적 구속조건을 설계에 자동으로 적용하려면 도면에서 선택한 객체에 AUTOCONSTRAIN을 사용합니다. 구속조건이 자동으로 적용된 후에는 기하학적 구속조건을 수동으로 적용하고 제거해야 합니다.
또한 AUTOCONSTRAIN의 설정으로 다음 옵션을 지정할 수 있습니다.
- 적용할 기하학적 구속조건
- 기하학적 구속조건의 적용 순서
- 객체가 수평인지, 수직인지 아니면 접하는지 결정하는 데 사용할 공차
설계의 비율과 크기를 완전히 구속하려면 나중에 치수 구속조건을 적용해야 합니다.
기하학적 구속조건 삭제
기하학적 구속조건은 수정할 수 없으나 삭제하고 다른 구속조건을 적용할 수는 있습니다. 도면에서 구속조건 아이콘을 마우스 오른쪽 버튼으로 클릭하면 표시되는 바로 가기 메뉴에서 삭제를 비롯하여 몇 가지 구속조건 옵션을 사용할 수 있습니다.
DELCONSTRAINT를 사용하면 선택 세트의 모든 구속조건을 한 번에 삭제할 수 있습니다.
