기하학적 구속조건, 치수 구속조건 및 자동 구속 설정을 제어할 수 있습니다.
CONSTRAINTSETTINGS(명령)
메뉴: .
옵션 리스트
다음과 같은 옵션이 표시됩니다.

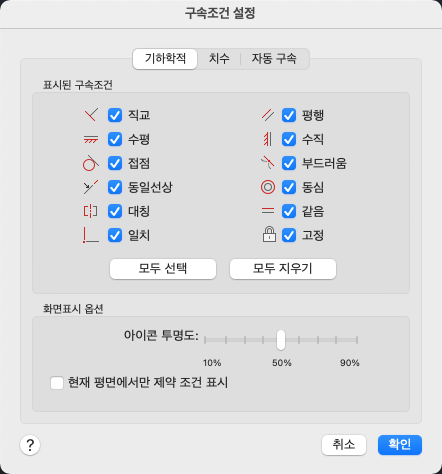

기하학적 탭
구속조건 막대의 구속조건 유형 표시를 제어합니다.
- 표시된 구속조건
-
도면 편집기의 객체에 대해 구속점 표식기 또는 구속조건 막대 표시를 조정합니다.
예를 들어, 수평 및 수직 구속조건의 구속조건 막대 표시를 숨길 수 있습니다.
- 모두 선택
-
기하학적 구속조건 유형을 선택합니다.
- 모두 지우기
-
선택한 기하학적 구속조건 유형의 선택을 취소합니다.
- 아이콘 투명도
-
도면에 있는 구속조건 막대의 투명도 수준을 설정합니다.
- 현재 평면에서만 제약 조건 표시
-
현재 평면에서만 기하학적으로 구속된 객체에 대해 구속조건 막대를 표시합니다.
치수 탭
치수 구속조건을 표시할 때 동작의 기본 설정을 지정합니다.
- 구속조건 형식
-
치수 구속조건을 적용할 때 표시되는 문자의 형식을 지정합니다.
표시할 이름 형식을 이름, 값 또는 이름과 표현식으로 설정합니다.
예: 폭=길이/2
- 주석 구속조건에 잠금 아이콘 표시
-
주석 구속조건이 적용된 객체에 잠금 아이콘을 표시합니다(DIMCONSTRAINTICON 시스템 변수).
- 선택한 객체에 대한 숨겨진 구속조건 표시
-
객체를 선택할 때 숨김 설정된 동적 구속조건을 표시합니다.
자동 구속 탭
선택 세트에 적용되는 구속조건과, AUTOCONSTRAIN 명령을 사용할 경우 구속조건이 적용되는 순서를 제어합니다.
여러 개의 기하학적 구속조건을 적용하기 전에 다음과 같은 조건을 확인해야 합니다.
- 해당 객체는 자동 구속 탭에 지정된 공차 내에서 서로 직교하거나 접하는가?
- 지정된 공차 내에서 교차하는 객체인가?
확인란의 선택을 취소한 경우, 첫 번째 조건이 만족되면 접점 또는 직교 구속조건이 항상 적용됩니다.
확인란을 추가로 선택하면 교차하는 객체에 대해 거리 공차가 반영됩니다. 객체가 서로 교차하지는 않지만 가장 가까운 간격이 지정된 거리 공차보다 작다면 확인란이 선택되어 있더라도 구속조건이 적용됩니다.
- 자동 구속 제목
-
- 적용됨 — 여러 객체에 구속조건을 적용할 때 적용되는 구속조건을 제어합니다.
- 구속조건 — 객체에 적용할 구속조건의 유형을 제어합니다.
주: 끌어서 순서를 변경합니다. - 구속조건 공차 및 규칙
-
허용 가능한 공차 값을 설정하여 구속조건의 적용 여부를 결정합니다.
- 거리 - 거리 공차는 일치, 동심, 접선 및 동일선상 구속조건에 적용됩니다.
- 각도 - 각도 공차는 수평, 수직, 평행, 직교, 접선 및 동일선상 구속조건에 적용됩니다.
- 접점 객체는 교차해야 합니다.
-
두 곡선이 거리 공차 이내에서 지정된 동일한 점을 공유해야 접점 구속조건을 적용할 수 있도록 지정합니다.
- 직교 객체는 교차해야 합니다.
-
두 선이 서로 교차하거나 한 선의 끝점이 거리 공차 이내에 지정된 다른 선 또는 다른 선의 끝점과 일치해야 하도록 지정합니다.
