경사 및 수직 편각 링크

이 횡단구성요소는 수직 편각 거리에 대한 경사로 링크를 확장하기 위한 일반 용도의 유틸리티입니다.

코리더 모형델을 작성할 때 수직 편각에 대한 종단을 제공할 수 있습니다.

부착

부착점은 링크 내부 모서리에 있습니다. 이 횡단구성요소는 부착점에서 왼쪽 또는 오른쪽 방향으로 삽입할 수 있습니다.

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
편경사 사용	길어깨 또는 차선의 편경사를 활성화합니다.	없음, 왼쪽 내부 차선, 왼쪽 외부 차선, 오른쪽 내부 차선, 오른쪽 외부 차선, 왼쪽 내부 길어깨, 왼쪽 외부 길어깨, 오른쪽 내부 길어깨 또는 오른쪽 외부 길어깨	아니요
경사	링크의 % 또는 비율 경사입니다.	숫자 , 양수, 0이 아님	2(%), (또는 2:1)
수직 편각	링크의 시작 및 끝 사이의 +/- 수직 편각입니다.	숫자. 0이 아님	3.0m 10.0ft
점 코드	링크의 외부 모서리에 지정되는 지표면 코드 리스트입니다.	쉼표로 구분된 문자열	P2
링크 코드	링크에 지정되는 코드 리스트입니다.	쉼표로 구분된 문자열	맨 위, 기준
링크 생략	이 매개변수는 지표면 링크를 추가하거나 제거합니다.	예/아니오	아니요

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 코리더 대상을 지정하려면을 참고하십시오.

매개변수	설명
수직 편각	고정 수직 편각을 재지정하고 링크 끝을 종단에 연결하는 데 사용할 수 있습니다. 이를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

출력 매개변수

매개변수	설명	유형
시작 간격띄우기	링크 시작 부분의 간격띄우기(+/-)입니다.	숫자
시작 표고	링크 시작 부분의 표고입니다.	숫자
끝 간격띄우기	링크 끝의 간격띄우기(+/-)입니다.	숫자
끝 표고	링크 끝의 표고입니다.	숫자
링크 경사	링크의 경사입니다.	숫자

동작

링크는 부착점에서 추가되어 지정된 표고에 도달할 때까지 지정된 경사에 대한 삽입 방향으로 진행됩니다. 실행 시에 종단 이름을 지정하면 종단 표고에 맞게 수직 편각이 조정됩니다.

이 횡단구성요소는 길어깨의 편경사를 사용하도록 지정할 수 있는 편경사 사용이라는 선택적 입력 매개변수를 포함합니다. 이 매개변수는 없음, 왼쪽 내부 차선, 왼쪽 외부 차선, 오른쪽 내부 차선, 오른쪽 외부 차선, 왼쪽 내부 길어깨, 왼쪽 외부 길어깨, 오른쪽 내부 길어깨 또는 오른쪽 외부 길어깨로 설정할 수 있습니다. 없음이 기본 설정입니다.

배치 모드 작업

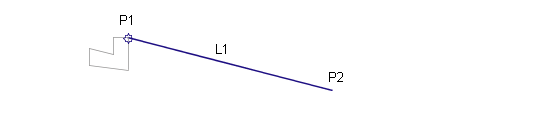

배치 모드에서 이 횡단구성요소는 지정된 경사 및 수직 편각으로 링크를 표시합니다.

점, 링크 및 쉐이프 코드

없음.
