SimpleTunnel은 간단한 터널 또는 상자 암거용 횡단구성요소입니다. 입력한 높이, 폭 및 재료 두께를 사용합니다.
부착
부착점은 터널 앞 링크의 맨 위쪽 점입니다.

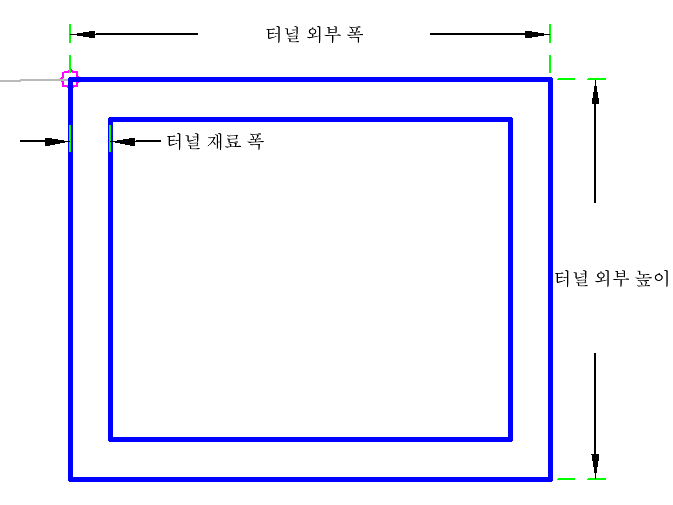

입력 매개변수
주: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.
|
매개변수 |
설명 |
유형 |
기본값 |
|---|---|---|---|
| 터널 재료 폭 | 터널의 벽, 바닥 및 지붕의 폭입니다. | 숫자, 양수 |
1ft 0.3m |
| 터널 외부 높이 | 터널의 외부 높이입니다. | 숫자, 양수 |
10ft 3m |
| 터널 외부 폭 | 터널의 외부 폭입니다. | 숫자, 양수 |
12ft 3.5m |
대상 매개변수
없음
실행 시 논리 지정
없음
출력 매개변수
없음
동작
점, 링크 및 쉐이프가 입력 매개변수를 사용하여 작성됩니다.
배치 모드 작업
배치 모드에서 이 횡단구성요소는 터널로 구성되는 링크를 표시합니다.
점, 링크 및 쉐이프 코드
다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.
|
점, 링크 또는 쉐이프 |
코드 |
설명 |
|---|---|---|
| P1 | Top, TopInsideTunnel | 터널 내부 맨 위 |
| P2 | Top, TopOutsideTunnel | 터널 외부 맨 위 |
| P3 | Datum, BottomOutsideTunnel | 터널 외부 맨 아래 |
| P4 | Top, BottomInsideTunnel | 터널 내부 벽 맨 아래 |
| P5 | TunnelInsideWall_TopIn | 터널 내부 벽 맨 위 내부 |
| P6 | TunnelInsideWall_TopOut | 터널 내부 벽 맨 위 외부 |
| P7 | TunnelInsideWall_BottomIn | 터널 내부 벽 맨 아래 내부 |
| P8 | TunnelInsideWall_BottomOut | 터널 내부 벽 맨 아래 외부 |
| L2 - L4 | Datum | |
| L5 | TopInnerWall | 벽 내부 맨 위 |
| L6 | InnerWallInside | 안쪽 벽 내부 |
| L7 | InnerWallOutside | 안쪽 벽 외부 |
| L8 | BottomInnerWall | 맨 아래 안쪽 벽 |
| L9 | AttachPoint | 부착점 |
| S1 | MaterialRemoved | 재료 제거됨 |
| S2 | TunnelMaterial | 터널 재료 |

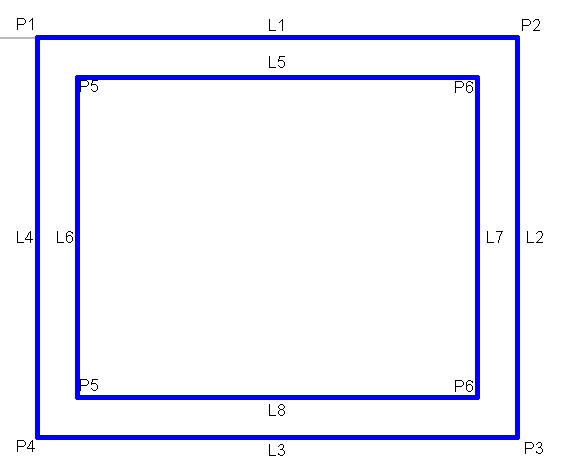

코딩 다이어그램
