VegetatedFilterStrip

부착

부착점은 식생 필터 스트립의 내부 모서리에 있습니다. 이 구성요소는 왼쪽 또는 오른쪽 측면에 부착될 수 있습니다.

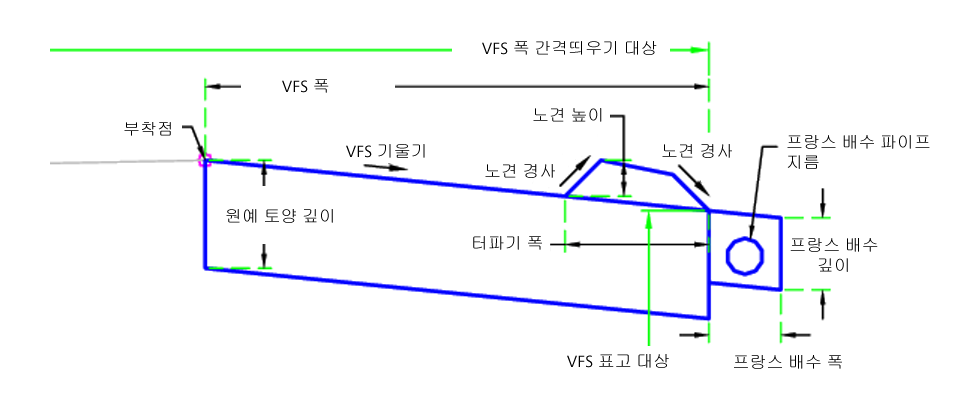

입력 매개변수

주: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 “%” 기호와 함께 퍼센트 경사로 표시되지 않는 한 종횡비 양식(예: 4 : 1)입니다.

매개변수	설명	유형	기본값
측면	횡단구성요소를 배치할 측면을 지정합니다.	왼쪽/오른쪽	오른쪽
프랑스 배수구 포함	필터 끝에 프랑스 배수구를 포함합니다.	예/아니오	예
노견 경사	노견 경사	숫자, 양수	1 ( : 1)
터파기 폭	노견 폭	숫자, 양수	2ft 0.60m
노견 높이	노견 높이	숫자, 양수	0.5ft 0.15m
돌출부에 노견 폭 포함	돌출부에 물을 포함할 노견 폭 포함	예/아니오	예
원예 토양 깊이	원예 토양 깊이	숫자, 양수	1.5ft 0.45m
원예 토양 포함	원예 토양 포함	예/아니오	예
VFS 기울기	식생 필터 스트립 기울기	숫자	-10%
VFS 폭	식생 필터 스트립 폭	숫자, 양수	15ft 4.5m
프랑스 배수 파이프 지름	프랑스 배수 파이프 지름	숫자, 양수	0.5ft 0.15m
프랑스 배수 깊이	프랑스 배수 깊이	숫자, 양수	1ft 0.3m
프랑스 배수 폭	프랑스 배수 폭	숫자, 양수	1ft 0.3m

대상 매개변수

이 섹션에서는 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 코리더 대상을 지정하려면을 참고하십시오.

매개변수	설명	상태
VFS 폭	식생 필터 스트립 간격띄우기 값을 재지정하고 모서리를 간격띄우기 선형에 연결하는 데 사용할 수 있습니다. 폭을 지정하기 위한 대상으로 선형, 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항
VFS 표고	식생 필터 스트립을 재지정하고 표고를 종단 표고에 연결하는 데 사용할 수 있습니다. 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다.	선택 사항

실행 시 논리 지정

없음.

출력 매개변수

없음.

동작

부착점에서 시작하는 정지 계획선 지표면과 평행 노상이 지정된 폭 및 깊이를 사용하여 삽입됩니다. 수직 링크가 식생 필터 스트립의 한 쪽 끝에서 쉐이프를 닫습니다. 선택적 노견은 식생 필터 스트립의 맨 끝에 작성됩니다. 선택적 프랑스 배수는 식생 필터 스트립의 끝에 구성됩니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 모든 링크를 표시합니다.

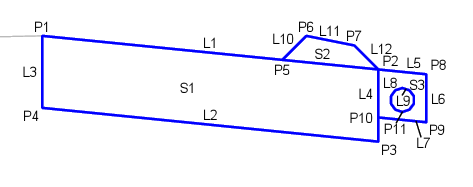

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점, 링크 또는 쉐이프	코드	설명
P2	Filter_Outside	식생 필터 스트립의 외부 모서리
P5-P7	터파기 폭
P11	Pipe_Invert	프랑스 배수 파이프 관저고
L1	Filter, Top	식생 필터 스트립 맨 위
L2, L7	Datum
L5	Top, FrenchDrain	프랑스 배수 맨 위
L9	파이프
L10-12	터파기 폭
S1	VFS	식생 필터 스트립
S2	터파기 폭
S3	FrenchDrain	프랑스 배수
