튜토리얼: 기본 코리더 모형 작성

이 튜토리얼에서는 Autodesk Civil 3D 객체를 사용하여 기본 코리더 모델을 작성하는 방법에 대해 설명합니다.

주:

이 튜토리얼에서는 표준횡단 작성 연습에서 작성한 코리더 표준횡단을 사용합니다.

코리더를 사용하여 고속도로, 수로 및 활주로와 같은 다양한 피쳐를 모델링할 수 있습니다. 이 튜토리얼에서는 주거용 도로를 모델링합니다.

코리더 모델에서는 횡단구성요소, 표준횡단, 선형, 형상선, 지표면 및 종단을 포함하여 다양한 Autodesk Civil 3D 객체와 데이터를 작성하고 사용합니다.

코리더 객체는 2D 횡단(표준횡단)을 증분 위치에 배치하고 각 증분 위치에서 지표면 모형에 도달하는 일치 경사를 작성하여 하나 이상의 수평 기준선을 따라 작성됩니다.

기본 코리더 정보 지정

1. 튜토리얼 도면 폴더에 있는 Corridor-1a.dwg를 엽니다.
2. 홈 탭설계 작성 패널 코리더 찾기를 클릭합니다.
3. 코리더 작성 대화상자에서 다음 매개변수를 지정합니다. 또는 버튼을 사용하여 도면에서 객체를 선택할 수 있습니다.
   • 이름: 첫 번째 도로
   • 기준선 유형: 선형 및 종단

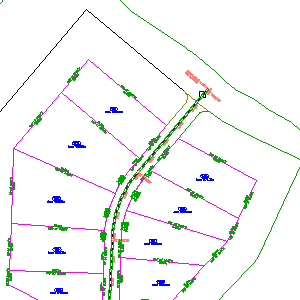

   • 선형: 첫 번째 도로

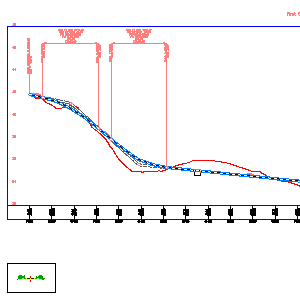

   • 종단: 정지 계획선 중심선 - 첫 번째 도로


     (명확하게 구분되도록 종단 뷰 그리드선은 제거됨)

   • 표준횡단: 기본 도로 전단면

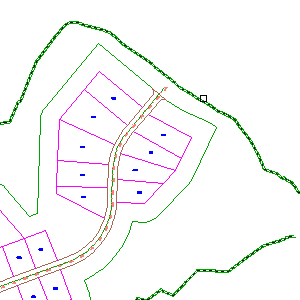

   • 대상 지표면: EG

   • 기준선 설정 및 영역 매개변수: 선택됨
4. 확인을 클릭합니다.

기준선 및 영역 매개변수 지정

1. 기준선 및 영역 매개변수 대화상자에서 RG-기본 도로 전단면 - (1) 행의 끝 측점 셀에 0+440.00을 입력합니다.
2. 빈도 셀에서 을 클릭합니다.
3. 표준횡단을 적용할 빈도 대화상자의 표준횡단 적용에서 곡선을 따라에 대해 증분이 선택되어 있는지 확인합니다.
4. 곡선 증분에 대해 3.000을 입력합니다. 확인을 클릭합니다.
5. 확인을 클릭합니다.
6. 코리더 특성 - 재작성 작업 대화상자에서 코리더 재작성을 클릭합니다.
   주: 이 작업 대화상자가 표시되지 않을 경우에도 코리더가 작성됩니다.

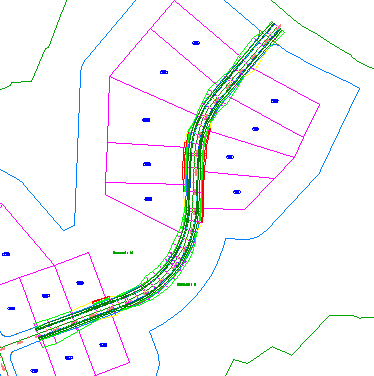

   코리더 모형이 작성되어 다음과 같이 나타납니다.



다음 튜토리얼을 계속하려면 변환 차선이 있는 코리더 작성으로 이동합니다.
