연습 6: 스택 종단 뷰 작성

이 연습에서는 중심선과 왼쪽 및 오른쪽 간격띄우기 종단이 포함된 세 개의 종단 뷰를 작성합니다.

스택 프로파일 뷰는 별도로 그려진 관련 종단 집합으로, 수직으로 정렬된 종단 뷰입니다. 각 종단을 자체 종단 뷰 그리드에 표시하면 각 종단에 주석을 추가하는 데 더 많은 공간을 사용할 수 있습니다.

이 연습은 연습 5: 다중 종단 뷰 작성에서 계속됩니다.

스택 종단 뷰 작성

1. 튜토리얼 도면 폴더에 있는 Profile-5F.dwg를 엽니다.

   도면에는 기존 지표면, 여러 선형 및 종단 뷰가 포함되어 있습니다. 종단 뷰에는 부지의 서쪽을 따라 북에서 남으로 이동하는 선형의 포장 중심선과 도로 왼쪽 및 오른쪽의 모서리(EOP) 종단이 포함됩니다. 종단 뷰에 종단이 가득 차 있기 때문에 일련의 스택 프로파일 뷰를 작성하여 종단을 명확하게 보고 주석을 추가할 충분한 공간을 마련합니다.

2. 홈 탭 종단 및 횡단 뷰 패널 종단 뷰 드롭다운 종단 뷰 작성 찾기을 클릭합니다.
3. 종단 뷰 작성 마법사의 일반 페이지에서 다음 매개변수를 지정합니다.
   • 선형 선택: North-South Road
   • 수직 스택 종단으로 간격띄우기 종단 표시: 선택

     페이지 맨 아래의 그래픽 색상이 변경되어 옵션이 활성 상태임을 나타냅니다.

   주:

   이 페이지의 종단 뷰 스타일 설정은 사용되지 않습니다. 스택에서 각 종단 뷰에 대해 별도의 스타일을 지정합니다.

4. 종단 뷰 작성 마법사의 왼쪽에서 스택 프로파일을 클릭합니다.
5. 스택 종단 페이지에서 다음 매개변수를 지정합니다.
   • 스택 뷰 수: 3
   • 뷰 사이 간격: 0
     주:

     뷰 사이 간격 값은 도면 단위로 측정됩니다. 양수 값을 지정하면 종단 뷰 그리드 사이에 공간이 추가됩니다. 음수 값을 지정하면 종단 뷰 그리드가 겹치게 됩니다.

   • 위쪽 뷰 스타일: 스택 - 맨 위
   • 중간 뷰 스타일: 스택 - 중간
   • 저면도 스타일: 스택 - 맨 아래
6. 다음을 클릭합니다.
7. 종단 화면표시 옵션 페이지의 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 중간 종단뷰를 선택합니다.
   주:

   이 리스트에 표시되는 뷰 수는 5단계에서 스택 뷰 수에 지정한 값에 따라 달라집니다.

8. 종단 화면표시 옵션 지정 테이블에서 다음 종단에 대한 그리기 확인란을 선택합니다.
   • EG 중심선
   • 중심선
9. 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 위쪽 뷰을(를) 선택합니다.
10. 종단 화면표시 옵션 지정 테이블에서 다음 종단에 대한 그리기 확인란을 선택합니다.
    • EG 왼쪽 오프셋
    • EOP 왼쪽
11. 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 저면도을(를) 선택합니다
12. 종단 화면표시 옵션 지정 테이블에서 다음 종단에 대한 그리기 확인란을 선택합니다.
    • EG 오른쪽 간격띄우기
    • EOP 오른쪽
13. 다음을 클릭합니다.
14. 관망 화면표시 페이지의 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 저면도을(를) 선택합니다.

    관망은 대부분 선형의 오른쪽에 있습니다. 관망 구성요소가 오른쪽 EOP 종단을 표시하는 종단 뷰에 표시되도록 지정합니다.

15. 종단 뷰에 그릴 관망 선택 영역에서 선택 확인란을 선택합니다.
16. 이름 열에서 네트워크 - (1) 관망을 확장합니다.
17. 다음 요소에 대한 확인란의 선택을 취소합니다.
    • W-E 파이프 - (1)
    • W-E 파이프 - (2)
    • W-E 구조물 - (1)
    • W-E 구조물 - (2)

    이러한 요소는 서-동 선형을 따르는 관망의 분기입니다.

18. 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 중간 뷰을(를) 선택합니다.
19. 종단 뷰에 그릴 관망 선택 영역에서 선택 확인란을 선택합니다.
20. 다음 요소를 제외한 모든 확인란의 선택을 취소합니다.
    • W-E 파이프 - (1)
    • W-E 파이프 - (2)
    • W-E 구조물 - (1)
    • W-E 구조물 - (2)
21. 다음에 대해 옵션을 지정할 스택 뷰 선택 리스트에서 위쪽 뷰을(를) 선택합니다.
22. 종단 뷰에 그릴 관망 선택 영역에서 선택 확인란을 선택합니다.
23. 다음 요소를 제외한 모든 확인란의 선택을 취소합니다.
    • W-E 파이프 - (1)
    • W-E 파이프 - (2)
    • W-E 구조물 - (1)
    • W-E 구조물 - (2)
24. 종단 뷰 작성을 클릭합니다.
25. 도면에서 지표면 오른쪽의 명확한 영역으로 초점이동합니다. 클릭하여 종단 뷰를 배치합니다.
26. 도구공간의 통합관리 탭에서 선형도로: 북-남종단 뷰 집합을 확장합니다.

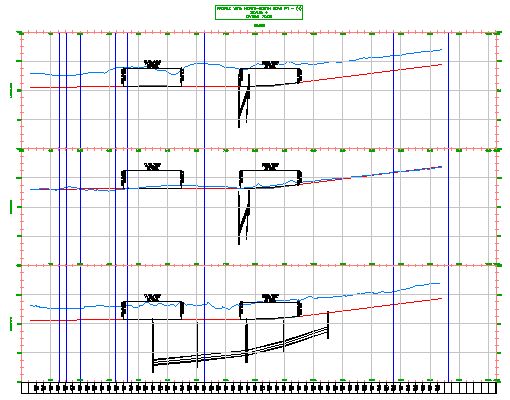

    세 개의 분리된 종단 뷰가 작성되었습니다.

다음 튜토리얼을 계속하려면 튜토리얼: 단면정보 테이블 작업으로 이동합니다.
