이 연습에서는 변환이 있는 코리더 표준횡단을 작성합니다.
표준횡단 기준선 작성
- 튜토리얼 도면 폴더에서 사용할 수 있는 Corridor-2a.dwg를 엽니다.
- 탭
패널 드롭다운 찾기을 클릭합니다. - 표준횡단 작성 대화상자의 이름에 변환을(를) 입력합니다. 확인을 클릭합니다.
- 명령행에 ‘표준횡단 기준선 위치 지정’ 프롬프트가 표시되면 도면에서 한 점을 클릭하여 표준횡단을 배치합니다.
뷰포트가 표준횡단 기준선으로 줌되어 다음과 같이 나타납니다.
차선 횡단구성요소 추가
- 횡단구성요소가 포함된 도구 팔레트가 나타나지 않으면 홈 탭 팔레트 패널 도구 팔레트 찾기를 클릭합니다.
- 도구 팔레트에서 도구 팔레트 컨트롤 막대를 마우스 오른쪽 버튼으로 클릭합니다. Civil 영국식 횡단구성요소를 클릭합니다.
- 기본 탭을 클릭합니다.
기본 변환 차선을 클릭합니다. - 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 기본 폭: 14.0000
- 깊이: 1.0000
- 변환: 간격띄우기 및 표고 변경
- 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다.
-2%의 경사와 1피트의 깊이로 오른쪽으로 14피트 확장된 차선이 그려집니다.
연석 및 측수로 횡단구성요소 추가
- 도구 팔레트에서
기본 연석 및 측수로를 클릭합니다. - 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 측수로 폭: 1.2500
- 도면에서 차선 오른쪽 위 모서리에 있는 표식기 점을 클릭하여 연석과 측수로를 그립니다.
인도 횡단구성요소 추가
- 도구 팔레트에서
기본 인도를 클릭합니다. - 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 버퍼 폭 1: 2.0000
- 버퍼 폭 2: 3.0000
- 도면에서 연석 뒤쪽 맨 위에 있는 표식기 점을 클릭하여 인도와 완충지대를 추가합니다.
배수로 횡단구성요소 추가
- 도구 팔레트에서
기본 측면경사 절토 배수로를 클릭합니다. - 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 오른쪽
- 절토 경사: 3.000:1
- 도면에서 외부 인도 완충지대의 외부 모서리에 있는 표식기 점을 클릭하여 절토 및 성토 경사를 추가합니다.
변환 차선 횡단구성요소 추가
- 도구 팔레트에서 기본 변환 차선을 클릭합니다.
- 특성 팔레트의 고급에서 다음 매개변수를 지정합니다.
- 측면: 왼쪽
- 기본 폭: 12.0000
- 깊이: 1.0000
- 변환: 기울기 유지, 간격띄우기 변경
- 도면에서 표준횡단 기준선 위의 표식기 점을 클릭합니다. -2%의 경사와 1피트의 깊이로 왼쪽으로 12피트 확장된 차선이 그려집니다.
오른쪽 차선 바깥쪽의 횡단구성요소 대칭
- Esc 키를 눌러 횡단구성요소 배치 모드를 종료합니다.
- 도면의 표준횡단 오른쪽에서 연석, 인도 및 사면 전개 횡단구성요소를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 대칭을 클릭합니다.
- 변환 차선 맨 위 왼쪽 모서리에서 표식기 점을 클릭하여 연석, 인도 및 사면 전개 횡단구성요소의 대칭을 그립니다.
횡단구성요소가 표준횡단 표식기 왼쪽에 표시됩니다.
대칭 명령은 선택한 횡단구성요소의 대칭 이미지를 작성합니다. 측면 매개변수를 제외한 모든 횡단구성요소 매개변수가 유지됩니다.
주:대칭된 횡단구성요소의 매개변수는 동적으로 연결되어 있지 않습니다. 표준횡단 기준선 한쪽에서 횡단구성요소의 매개변수 값을 변경하면 해당 변경사항이 반대쪽에 적용되지 않습니다.

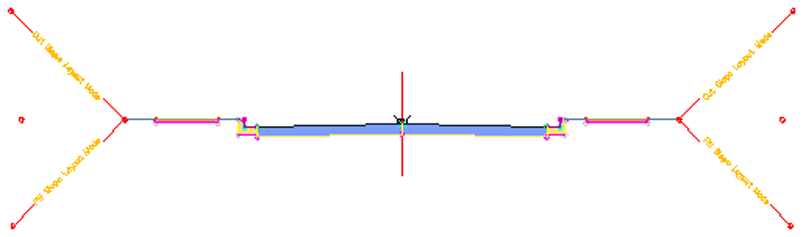

완성된 표준횡단은 다음과 같이 표시됩니다.
이 튜토리얼을 계속하려면 연습 2: 변환 차선이 있는 코리더 작성으로 이동합니다.
