이 연습에서는 조건을 위반하는 종단 설계를 검사한 다음 해당 위반을 수정하는 방법에 대해 배웁니다.
종단 하위 도면요소가 조건이나 설계 검사를 위반하면 경고 기호가 도면 윈도우, 종단 도면요소 뷰 및 종단 계획 배치 매개변수 대화상자의 하위 도면요소에 표시됩니다. 커서를 경고 기호 위에 놓으면 툴팁에 해당 위반에 대한 정보가 표시됩니다. 설계 조건을 위반하면 툴팁에 위반된 조건과 함께 해당 조건을 충족시키는 데 필요한 최소값이 표시됩니다. 설계 검사를 위반하면 툴팁에 위반된 설계 검사 이름이 표시됩니다.
이 연습은 연습 2: 설계 조건을 참조하는 종단 그리기에서 계속됩니다.
종단 설계가 조건을 위반하는지 검사
- 튜토리얼 도면 폴더에 있는 Profile-4B.dwg를 엽니다.
- 종단 뷰의 원 B와 C를 볼 수 있도록 초점이동 및 줌합니다. 주:
확대 시 경고 기호의 축척은 자동으로 조정되지 않습니다. 명령행에서 REGEN을(를) 입력하여 경고 기호의 크기를 조정합니다.
- 커서를 원 B의

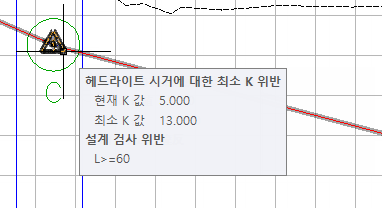

기호 위에 놓습니다. 툴팁은 도면 윈도우에서 설계 조건 위반을 검토하는 편리한 방법입니다. 툴팁에는 다음 두 가지 위반이 표시됩니다.
- 첫째, 원곡선이 헤드라이트 시거에 대한 권장 최소 K 값을 충족하지 않습니다. 원곡선 K 값 및 최소 허용 가능 K 값이 모두 표시됩니다.
- 둘째, 원곡선이 설계 검사 중 하나에 지정된 공식을 충족하지 않습니다. 설계 검사 이름이 표시되지만 현재 또는 권장 값은 표시되지 않습니다. 이러한 값이 표시되지 않는 것은 설계 검사가 사용자가 작성한 사용자 공식이기 때문입니다.
주:하위 도면요소가 여러 조건 또는 설계 검사를 위반하는 경우 해당 하위 도면요소에는 단일 기호만 표시됩니다. 하위 도면요소에서 기호를 지우려면 모든 위반을 지워야 합니다.
- 종단 계획 배치 도구 도구막대가 열리지 않으면 빨간색 종단 배치를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
- 종단 계획 배치 도구 도구막대에서
도면요소 기반을 클릭합니다.
종단 그리드 뷰를 클릭합니다. 종단 도면요소 뷰의 2행과 4행에
경고 기호가 번호 열과 기타 여러 열에 나타납니다. 경고 기호는 설계 조건 파일에 지정된 설계 조건을 위반하는 각 값 옆에 나타납니다. - 2행에서
경고 기호(번호 열) 위에 커서를 놓습니다. 툴팁에 위반된 설계 조건 및 설계 검사가 표시됩니다. 두 원곡선이 설계 검사에 지정된 최소 길이를 위반하지만 두 길이 셀에 모두 경고 기호가 나타나지 않습니다. 설계 검사는 true 또는 false 값을 반환하는 수학적 사용자 공식입니다. 여기서는 해당 도면요소가 설계 검사의 조건을 충족하거나 위반하는지 여부 외에 다른 피드백을 제공하지 않습니다.
- 종단 계획 배치 도구 도구막대에서
종단 배치 매개변수를 클릭합니다. 데이터가 없는 종단 계획 배치 매개변수 윈도우가 표시됩니다.
- 종단 도면요소 뷰에서 원 C에 있는 원곡선 도면요소인 번호 4의 행을 클릭합니다.
원곡선 도면요소의 설계 데이터는 종단 계획 배치 매개변수 윈도우에 세 열의 테이블로 표시되므로 데이터를 쉽게 검토하고 편집할 수 있습니다.
종단 계획 배치 매개변수 윈도우의 설계 조건 패널에서 위반된 설계 조건 특성 옆에
기호가 표시됩니다. 배치 매개변수 패널의 값 열에 각 하위 도면요소의 실제 매개변수가 표시됩니다. 구속 조건 열에 하위 도면요소에서 충족해야 하는 설계 조건 값이 표시됩니다. 값이 설계 조건을 위반하므로 K 값 행 옆에 기호가 표시됩니다. 도면 윈도우와 종단 도면요소 뷰에서와 마찬가지로 위반된 설계 검사가 표시되지만 해당 검사를 위반하는 개별 매개변수는 표시되지 않습니다.
설계 조건 위반 수정
- 종단 배치 매개변수 윈도우의 배치 매개변수 패널에서 길이 값을 65.000m로 변경합니다. Enter 키를 누릅니다.
설계 검사 패널과 종단 도면요소 뷰의 4행에서 경고 기호가 지워집니다. 새 원곡선 길이 값은 설계 검사에 지정된 값을 충족합니다. 원곡선 길이 증가는 K 값에도 영향을 주어 K 값이 헤드라이트 시거의 최소값을 충족하도록 증가되었습니다.
- 종단 도면요소 뷰에서 원 B에 있는 원곡선 도면요소인 번호 2의 행을 클릭합니다.
- 종단 배치 매개변수 윈도우의 배치 매개변수 패널에서 길이 값을 35.000m로 변경합니다. Enter 키를 누릅니다. 경고 기호는 설계 검사 패널에서 지워지지만 종단 도면요소 뷰의 K 값 행에서 지워지지 않습니다.
원곡선이 여전히 진행 시거에 대한 최소 K 값을 충족하지 않으므로 경고 기호가 표시됩니다. 경고 기호를 지우려면 도면요소가 설계 조건 파일과 해당 설계 검사 모두에 지정된 모든 값을 충족해야 합니다.
팁:진행 시거에 대한 최소 K 위반을 해결하기 위해 다음 두 가지 방법이 권장됩니다.- 원곡선이 시작되는 측점에 새 설계 속도를 추가합니다. 이 작업은 선형 특성 대화상자의 설계 조건 탭에서 수행할 수 있습니다.
- 원곡선을 따라 측점 범위를 통과 구역 아님으로 지정합니다. 이 솔루션은 도면에서 경고 기호를 지우지 않으므로 최종 플롯에서 기호와 통과 구역 아님에 주석을 추가해야 합니다.
다음 튜토리얼을 계속하려면 종단 뷰 화면표시 및 수정으로 이동합니다.
