이 연습에서는 단면정보 테이블에 표시된 데이터를 변경하는 방법에 대해 배웁니다.
이 연습은 연습 2: 단면정보 테이블에서 레이블 이동에서 계속됩니다.
단면정보 테이블 스타일 수정
- 튜토리얼 도면 폴더에 있는 Profile-6C.dwg를 엽니다.

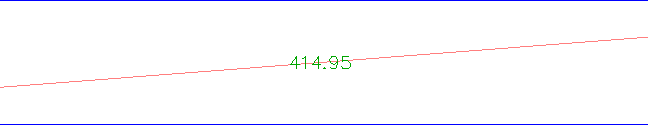

수직 지오메트리 밴드 아래쪽의 오르막 접선 레이블이 접선에 의해 가려집니다.
- 종단 그리드를 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 을 클릭합니다.
- 종단 뷰 특성 대화상자의 밴드 탭에 있는 위치 필드에서 종단 뷰의 맨 아래를 선택합니다.
- 수직 지오메트리 행에서 지오메트리 옆의
을 클릭합니다. - 밴드 스타일 선택 대화상자에서
현재 선택요소 편집을 클릭합니다. - 수직 지오메트리 밴드 스타일 대화상자의 밴드 상세사항 탭에 있는 레이블 및 눈금 영역에서 위치 필드에 편집 도구의 초점이 있는 밴드 레이블 지정 유형이 표시됩니다. 오르막 접선이(가) 선택되어 있는지 확인합니다.
- 레이블 및 눈금 영역에서 레이블 작성을 클릭합니다.
레이블 스타일 작성기 대화상자에 레이블 구성요소를 작성 및 편집할 수 있는 컨트롤이 들어 있습니다. 밴드 레이블 형식에 여러 가지 컨트롤을 사용할 수 있습니다.
- 문자 집합에서 부착 값을 맨 아래 중심으로 변경합니다.
- 확인을(를) 세 번 클릭합니다.
- 종단 뷰 특성 대화상자에서 적용을 클릭합니다.

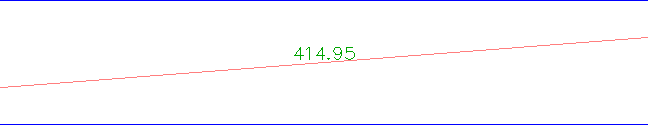

도면에서 단면정보 테이블의 오르막 접선 레이블 위치가 변경되었습니다.
심화 학습: 내리막 접선과 오목형 및 볼록형 종곡선의 레이블 위치를 변경합니다.
