연습 2: 선형 설계 조건 위반 보기 및 수정

이 연습에서는 선형 설계 조건 위반을 검사한 다음 조건 위반을 수정하는 방법을 배웁니다.

하위 도면요소가 조건이나 설계 검사를 위반하면 경고 기호가 도면 윈도우, 선형 도면요소 뷰 및 선형 배치 매개변수 대화상자의 하위 도면요소에 표시됩니다. 커서를 도면 윈도우의 경고 기호 위에 놓으면 툴팁에 해당 위반에 대한 정보가 표시됩니다. 설계 조건을 위반하면 툴팁에 위반된 조건과 함께 해당 조건을 충족시키는 최소값이 표시됩니다. 설계 검사를 위반하면 툴팁에 위반된 설계 검사 이름이 표시됩니다.

이 연습은 연습 1: 설계 조건을 참조하는 선형 그리기에서 계속됩니다.

조건을 위반하는 선형 설계 검사

1. 튜토리얼 도면 폴더에 있는 Align-7B.dwg를 엽니다.
2. 지표면의 원 B와 C가 표시될 때까지 초점이동 및 줌합니다.
   팁:

   확대 시 경고 기호의 축척은 자동으로 조정되지 않습니다. 명령행에서 REGEN을(를) 입력하여 경고 기호의 크기를 조정합니다.

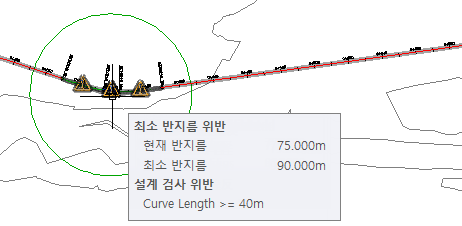

3. 커서를 원 B의 중간 기호 위에 둡니다.

   툴팁은 도면 윈도우에서 설계 조건 위반을 검토하는 편리한 방법입니다. 툴팁에는 다음 두 가지 위반이 표시됩니다.

   • 첫째, 원곡선이 권장되는 최소 반지름을 충족하지 않습니다. 원곡선 반지름 및 최소 허용 가능 매개변수 값이 모두 표시됩니다.
   • 둘째, 원곡선에서 선형에 적용된 설계 검사를 위반합니다. 설계 검사 이름이 화면표시되지만 현재 또는 권장 값은 화면표시되지 않습니다. 이러한 값이 표시되지 않는 것은 설계 검사가 사용자가 작성한 사용자 공식이기 때문입니다.

   주:

   하위 도면요소가 여러 조건 또는 설계 검사를 위반하는 경우 해당 하위 도면요소에는 단일 기호만 표시됩니다. 하위 도면요소에서 기호를 지우려면 모든 위반을 지워야 합니다.

4. 선형 배치 도구 도구막대가 열려 있지 않으면 선형을 선택합니다. 마우스 오른쪽 버튼을 클릭합니다. 선형 지오메트리 편집을 클릭합니다.
5. 선형 배치 도구 도구막대에서 선형 그리드 뷰를 클릭합니다.

   선형 도면요소 뷰의 2.1 ~ 2.3행에서 경고 기호가 번호 열과 기타 여러 열에 나타납니다. 경고 기호는 설계 조건 파일에 지정된 설계 조건을 위반하는 각 값 옆에 나타납니다.

6. 2.2행에서 경고 기호(번호 열) 위에 커서를 놓습니다.

   툴팁에 위반된 설계 조건 및 설계 검사가 표시됩니다.

7. 커서를 4행의 경고 기호 위에 놓습니다.

   툴팁에 위반한 설계 검사 이름이 표시됩니다. 설계 검사는 true 또는 false 값을 반환하는 수학적 사용자 공식으로, 적용 가능한 도면요소가 설계 검사의 조건을 위반하는지 여부를 나타내지만 위반을 수정하는 방법을 지정하지는 않습니다. 설계 검사에 대해서는 연습 3: 설계 검사 작업에서 자세히 배웁니다.

8. 선형 배치 도구 도구막대에서 하위 도면요소 편집기를 클릭합니다.

   데이터가 없는 선형 배치 매개변수 윈도우가 나타납니다.

9. 선형 도면요소 뷰에서 원 B에 있는 완화곡선-원곡선-완화곡선 도면요소인 세그먼트 번호 2의 행을 클릭합니다.

   세 하위 도면요소의 설계 데이터는 모두 선형 배치 매개변수 윈도우에 세 열의 테이블로 화면표시되므로 데이터를 쉽게 검토하고 편집할 수 있습니다.

   선형 배치 매개변수 윈도우의 설계 조건 패널에서 위반된 각 설계 조건 특성 옆에 기호가 표시됩니다. 배치 매개변수 패널의 값 열에 각 하위 도면요소의 실제 매개변수가 표시됩니다. 구속 조건 열에 하위 도면요소에서 충족해야 하는 설계 조건 값이 표시됩니다. 해당 설계 조건을 위반하는 각 매개변수 옆에 기호가 표시됩니다. 도면 윈도우와 선형 도면요소 뷰에서와 마찬가지로 위반된 설계 검사가 화면표시되지만 해당 검사를 위반하는 개별 매개변수는 화면표시되지 않습니다.

설계 조건 위반 수정

1. 선형 배치 매개변수 윈도우의 배치 매개변수 패널에서 완화곡선 진입부 길이 값을 33.000m로 변경합니다. Enter 키를 누릅니다.

   완화곡선 진입부 길이 행에서 경고 기호가 지워집니다.

2. 완화곡선 진출부 길이 값을 33.000m로 변경합니다. Enter 키를 누릅니다.
3. 원곡선 반지름값을 100,000m로 변경합니다. Enter 키를 누릅니다.

   경고 기호가 원곡선 반지름 행과 선형 도면요소 뷰에서 지워집니다.

   모든 원곡선 하위 도면요소에는 여전히 경고 기호가 화면표시되고 원곡선은 설계 검사를 위반합니다. 경고 기호를 지우려면 그룹의 모든 하위 도면요소가 설계 조건 파일 및 해당 설계 검사 모두에 지정된 값을 충족해야 합니다.

4. 선형 도면요소 뷰의 2.2행에서 길이 열을 검사합니다.

   길이 값이 설계 검사에 지정된 값 40보다 작습니다. 이 원곡선 유형의 길이 값은 편집할 수 없습니다. 하지만 원곡선 반지름을 늘려 원곡선 길이를 늘릴 수 있습니다.

5. 2.2행에서 반지름 값을 200.000m로 변경합니다. Enter 키를 누릅니다.
6. 선형 도면요소 뷰에서 행 4를 선택합니다. 반지름 열에서 값을 100.000m로 변경합니다. Enter 키를 누릅니다.

이 튜토리얼을 계속하려면 연습 3: 설계 검사 작업으로 이동합니다.
