연습 1: 간격띄우기 선형 작성

이 연습에서는 기존 중심 선형에 대한 동적 간격띄우기 선형을 작성합니다.

중심 선형의 간격띄우기 작성

1. 튜토리얼 도면 폴더에 있는 Align-6A.dwg를 엽니다.

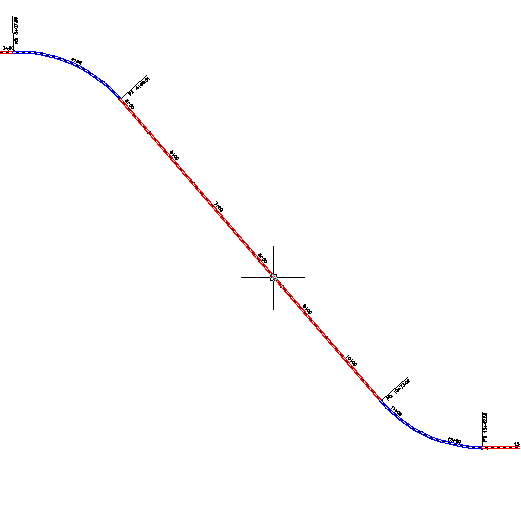

   도면에는 지표면과 선형이 있습니다.

2. 홈 탭 설계 작성 패널 선형 드롭다운 간격띄우기 선형 작성 찾기을 클릭합니다.
3. 도면에서 선형을 선택합니다.

4. 간격띄우기 선형 작성 대화상자에서 다음 매개변수를 지정합니다.
   • 왼쪽 간격띄우기 개수: 1
   • 오른쪽 간격띄우기 개수: 1
   • 왼쪽 증분 간격띄우기: 12
   • 오른쪽 증분 간격띄우기: 12
   • 선형 스타일: ETW
   • 선형 레이블 세트: 간격띄우기 레이블
   주: 확폭구간 추가 및 간격띄우기 종단 작성 옵션을 포함하여 이 대화상자의 다른 옵션에 대한 자세한 내용은 간격띄우기 선형 작성 대화상자를 참고하십시오.
5. 확인을 클릭합니다.

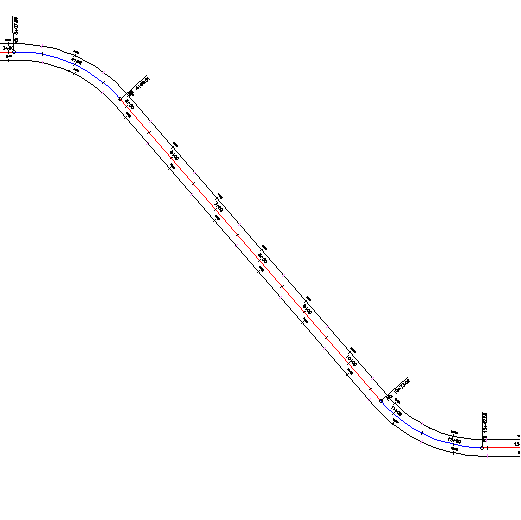

   중심 선형의 양쪽에 간격띄우기 선형이 작성됩니다.


6. 도구공간의 통합관리 탭에서 선형간격띄우기 선형 집합을 확장합니다.

   작성한 두 선형이 간격띄우기 선형 집합에 배치되어 있습니다. 표준 중심선 선형에서와 마찬가지로 간격띄우기 선형에서 종단, 종단 뷰 및 단면 검토선을 작성할 수 있습니다.

이 튜토리얼을 계속하려면 연습 2: 간격띄우기 선형 편집으로 이동합니다.
