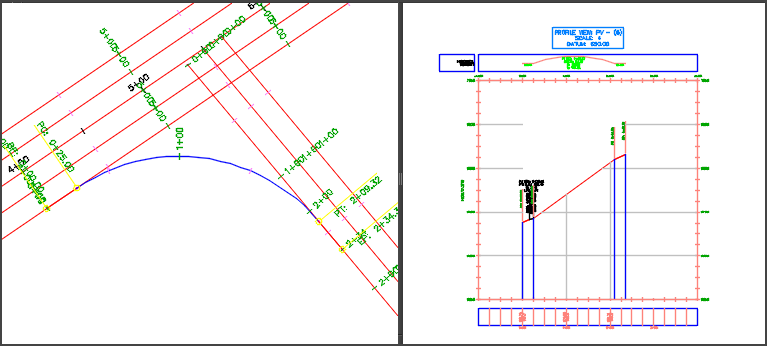

연결된 선형 피쳐를 사용하여 두 교차 선형 간에 전환하는 선형을 작성하고 종단 간에 전환하는 종단을 작성할 수 있습니다.
이 피쳐를 사용하여 연석 굴곡부, 출구 경사로, 합류/분류 도로를 작성하거나 기존 도로를 제안된 도로에 연결할 수 있습니다. 또한 복잡한 원곡선 그룹을 작성하여 인터체인지를 지원하고 상위 선형의 간격띄우기를 적용하여 오프램프 시나리오를 지원할 수 있습니다. 180도보다 크거나 작은 연결된 선형을 작성할 수 있습니다.
연결된 선형은 연결된 선형 작성 대화상자에 지정된 매개변수를 사용하여 두 교차 선형 사이에서 작성됩니다.
연결된 종단의 지오메트리가 선택한 상위 종단에서 자동으로 생성됩니다. 증분 표고 또는 횡단 경사를 지정하여 연결된 종단이 연결된 선형의 겹침 요소(선택한 상위 선형 종단에 평행)에서 생성되는 방법을 조정할 수 있습니다. 연결된 종단의 시작 및 끝 표고와 경사는 상위 종단의 겹치는 요소에서 가져오고 연결된 종단의 중간 횡단은 상위 종단의 확장이 교차하는지 여부 및 교차 방법에 따라 계산됩니다.
연결된 선형 또는 종단의 지오메트리 편집
연결된 선형 및 연관된 종단을 작성할 때 기본적으로 동적 상태로 설정되고, 이는 해당하는 상위 선형 및 종단이 변경되면 부분적으로 업데이트됨을 의미합니다. 업데이트되지 않도록 하고 선형 및 종단에 대해 모든 편집을 제어하려면 업데이트 모드를 정적으로 변경할 수 있습니다.
- 연결된 선형에서 그립을 사용하여 매개변수를 편집하거나 선형 특성 대화상자의 연결 매개변수 탭에서 일부 매개변수에 대해 다른 값을 지정할 수 있습니다.
- 연결된 선형 및 종단 모두에 겹치는 부분의 지오메트리는 동적 상태이면 상위 선형 및 종단에 잠겨있고 편집할 수 없습니다. 상위 선형 및 종단이 업데이트되면 이러한 겹치는 세그먼트도 업데이트됩니다.
- 동적으로 연결된 종단의 겹치는 부분 간에 측점은 편집할 수 있습니다.
중요사항: 이 영역은 상위 선형 및 종단에 대해 동적 상태가 아니고 선형 및 종단이 업데이트되어도 업데이트되지 않습니다.
연결된 선형의 업데이트 모드를 선형 특성 대화상자의 연결 매개변수 탭에서 변경할 수 있습니다.
연결된 종단의 업데이트 모드를 종단 특성 대화상자의 종단 데이터 탭에서 변경할 수 있습니다.
