다중 뷰 블록은 다른 뷰 방향에서 다른 표현을 가질 수 있는 Autodesk Civil 3D 객체입니다. 작성 중인 사용자 객체의 다른 뷰를 표현하는 다중 뷰 블록을 AutoCAD 블록에서 작성합니다.
다중 뷰 블록은 다음과 같이 Autodesk Civil 3D에서 다양한 객체를 나타낼 수 있습니다.
- 나무, 관목 등과 같은 식물
- 소화기 등과 같은 유틸리티
- 운송 수단
- 기호
다중 뷰 블록은 각 뷰 방향 및 화면표시 표현에서 다르게 표시될 수 있습니다. 예를 들어, 교통 기호를 나타내는 다중 뷰 블록의 맨 위 뷰에는 기호의 맨 위가 표시됩니다. 저면도에는 기호의 맨 아래가 표시되고 왼쪽, 오른쪽, 앞쪽, 뒤쪽 뷰에 대한 표현도 있습니다. 또한 각 화면표시 표현에 대해 다른 화면표시 그룹을 정의할 수 있습니다. 평면 뷰와 반사 뷰에 대해 다른 뷰 세트를 사용할 수 있습니다.

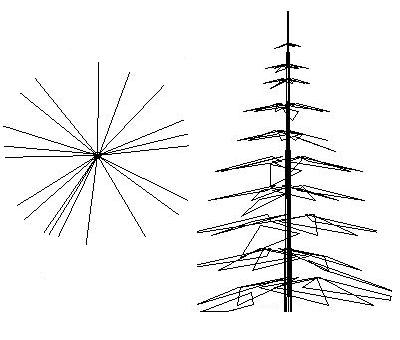

소나무를 나타내는 맨 위 및 종단 뷰 블록은 다음과 같이 나타날 수 있습니다.
