구석 이음매 대화상자 참조
판금 면에 추가할 구석 이음매를 정의합니다.
액세스
리본: 판금 탭
수정 패널 구석 이음매
쉐이프
구석 이음매에 대한 쉐이프, 간격 측정 방법, 겹침 유형 및 간격 매개변수를 제어합니다.
쉐이프
모형 모서리를 선택하고 구석 리브 작업을 수행할지 지정합니다.
구석 이음매
기존 동일평면상에 있거나 교차하는 판금 면 사이에 새 구석 형상을 지정합니다.
구석 립
틈을 낸 구석을 지정합니다. 이 옵션을 사용해 사각형 구석을 열어 판금 구석 이음매(일반적으로 변환된 부품 모형에 있음)를 작성합니다.
모서리
각 면의 모형 모서리를 선택합니다.
마이터/이음매
선택된 모서리가 동일평면상 면에 있는 경우 _마이터_로 레이블이 지정되고 선택된 모서리가 비평면형 면에 있는 경우 _이음매_로 레이블이 지정됩니다. 컨트롤에 다음이 포함됩니다.
- 사용된 간격 측정 방법
- 이음매 간격 겹침 유형
- 간격 거리 값
- 겹침 백분율(필요한 경우)
최대 간격 거리
이 옵션을 사용하여 물리적 검사 게이지를 사용할 때와 같은 방식으로 거리를 측정할 수 있는 구석 이음매 간격을 작성합니다.
면/모서리 거리
선택된 첫 번째 모서리 옆의 면에서 선택된 두 번째 모서리까지 측정할 수 있는 구석 이음매 간격을 작성합니다. 이러한 구석 이음매는 R2008 이전의 Inventor 릴리즈에서 생성된 이음매와 일치합니다.
겹침 옵션
45도
(동일평면상 선택/최대 간격 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
대칭 간격
(동일평면상 선택/면/모서리 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
대칭 간격
(비평면형 선택/최대 간격 거리) 선택된 구석 이음매에 대칭 간격 이음매 유형을 적용합니다.
겹치지 않음
(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 겹치지 않음 이음매 유형을 적용합니다.
겹침
(동일평면상 선택/최대 간격 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침
(동일평면상 선택/면/모서리 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침
(비평면형 선택/최대 간격 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
겹침
(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 겹침 이음매 유형을 적용합니다.
반전 겹침
(동일평면상 선택/최대 간격 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침
(동일평면상 선택/면/모서리 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침
(비평면형 선택/최대 간격 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.
반전 겹침
(비평면형 선택/면/모서리 거리) 선택된 구석 이음매에 반전 겹침 이음매 유형을 적용합니다.

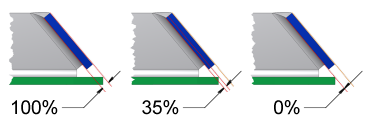

겹침 백분율
0에서 1 범위의 십진 값을 사용하여 플랜지 두께의 백분율로 겹침을 지정합니다. 이 옵션은 겹침 유형이 겹침 또는 반전 겹침으로 지정된 경우 사용할 수 있습니다.
간격
간격 구석 이음매의 모서리 간의 거리 또는 면과 모서리 간의 거리를 지정합니다. 값이 기본값과 다르면 값을 입력합니다.
두께 활성 판금 스타일에 지정된 값입니다. 이전에 값이 편집된 경우 판금 스타일에서 정의된 매개변수로 값을 재설정할 수 있습니다. 또한 드롭다운 리스트에 있는 옵션을 사용하여 다음을 수행할 수 있습니다.
- 이 값에 사용할 피쳐 거리를 측정합니다.
- 이 값에 사용할 치수를 식별하도록 치수를 표시합니다.
- 이전에 값이 변경된 경우 이 값을 피쳐 값으로 재설정하거나 이 값을 대체할 매개변수를 나열합니다.
(자세히)
구석 확장
구석 확장 방법을 지정합니다.
정렬
첫 번째 면이 두 번째 면과 정렬되도록 투영합니다.
직각
첫 번째 면이 두 번째 면과 직각을 이루도록 투영합니다.
절곡부 탭
절곡부 탭에 대한 자세한 내용은 판금 절곡부 옵션 참조를 참고하십시오.
구석 탭
구석 탭에 대한 자세한 내용은 판금 구석 옵션 참조를 참고하십시오.
