대형 조립품 모델링과 관련된 프로젝트 계획, 폴더 구조, 프로젝트 파일 및 라이브러리에 대해 알아봅니다.

폴더 구조

모든 문서가 같은 폴더에 포함되어 있으며 "좁고 깊은 구조"라고도 하는 플랫 폴더 구조는 소프트웨어에서 사용하기 가장 쉬운 구조일 수 있습니다. 하지만 작업하는 부품 수가 수백 개나 수천 개로 매우 많을 때는 이러한 폴더 구조를 사용하기가 어렵습니다. 또한 폴더 구조의 "폭", 즉 하위 폴더 및 하위 폴더 내의 하위 폴더 수도 적절한 최소값으로 유지해야 합니다.

조립품 계층구조 효율성 계획

다양한 프로젝트의 설계자들이 사용할 수 있는 구성요소에 대한 공유 네트워크 디렉토리를 작성합니다. 개별 구성요소에 대해 요약 및 프로젝트 특성을 지정합니다. 고유한 템플릿을 작성하여 특정 프로젝트 또는 부분조립품용 구성요소를 작성하는 데 사용합니다. 템플릿에서 공통 특성을 미리 정의하여 해당 템플릿에서 작성된 모든 구성요소가 특성을 상속하도록 합니다. Autodesk Inventor 내부 및 외부에서 속성을 검색하여 필요한 구성요소 파일을 찾습니다. 다시 사용할 가능성이 있는 속성 검색 결과를 저장 및 명명합니다.

자세한 내용은 파일에서 객체를 찾으려면을 참고하십시오.

프로젝트 파일 및 라이브러리

프로젝트 파일은 Inventor 데이터를 구성하고 작업 데이터, 템플릿, 스타일 및 라이브러리의 위치를 확인합니다. 아래에는 성능을 향상시키기 위한 제안이 나와 있습니다.

• CAD 관리자가 네트워크에서 유지하는 읽기 전용 프로젝트 파일 하나를 가리키도록 포함된 파일 경로 옵션을 설정합니다.

• 네트워크 위치에서 작업공간을 찾지 마십시오. 이 공간은 원래 로컬 컴퓨터에 있습니다. 로컬에 저장되어 있고 완료되면 다시 네트워크로 복사되는 파일에 대해 모든 작업을 수행합니다.

• 작업공간 또는 다른 작업그룹 또는 라이브러리의 하위 폴더를 가리키는 작업그룹 또는 라이브러리 위치를 정의하지 마십시오. 예를 들면, 다음과 같습니다.

  • 작업공간 - C:₩Damper

  • 작업그룹 - C:₩Damper₩Section1

    작업그룹 또는 라이브러리 위치가 정의된 다른 위치의 하위 폴더인 경우 Inventor에서 잘못된 경로를 빨간색으로 강조 표시합니다. 프로젝트 파일을 계속 저장할 수 있습니다. 이 위치가 가장 효율적인 파일 구조를 생성하지 않는다는 경고입니다.

• 매핑된 네트워크 드라이브를 사용하는 경우 Windows에서 매번 파일 확인을 시도하므로 컴퓨터가 파일을 열고 저장하는 속도가 느려집니다.

• 상대 경로는 true로 유지합니다. 이 경우 상대란 프로젝트 파일 위치에 상대적임을 의미합니다.

• 정의된 작업그룹 검색 경로 수가 적을수록 좋습니다. 검색 경로 수가 적을수록 파일 검색 기능이 향상됩니다. 조립품 구조를 평이하게 만듭니다. 예를 들어 한 폴더에 조립품 파일이 있는 경우 해당 .iam의 모든 .idw 파일을 동일한 폴더에 저장합니다. 하위 폴더에는 .iam의 모든 구성요소를 저장합니다. Inventor에서는 하위 폴더 경로를 사용하여 필요한 구성요소를 찾습니다. 그러면 파일 검색 효율성이 향상됩니다.

• 프로젝트를 이동할 수 있어야 하는 경우에는 모든 저장소 위치를 프로젝트 폴더의 하위 폴더로 정의합니다. 프로젝트 폴더에는 프로젝트 파일(*.ipj)만 포함합니다.

자세한 내용은 프로젝트 정보를 참고하십시오.

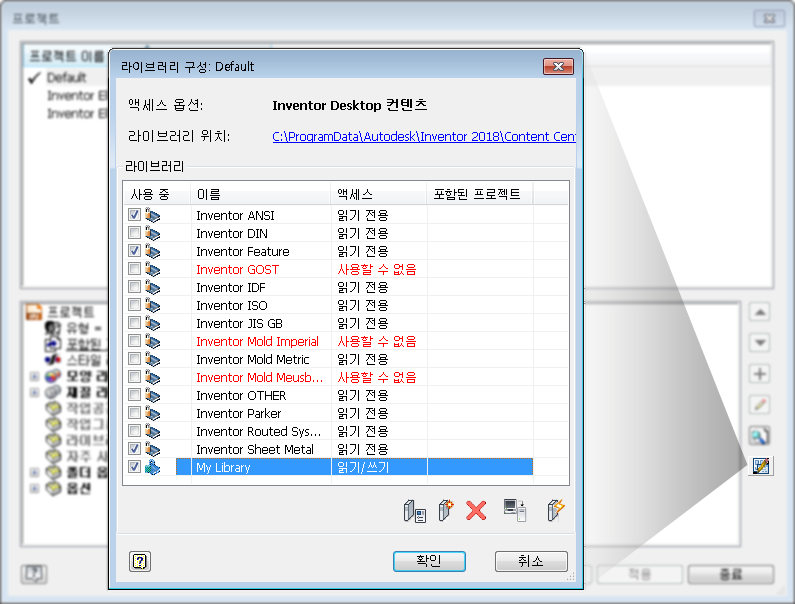

사용자 컨텐츠 센터 라이브러리 사용

Inventor 컨텐츠 센터 데이터베이스에는 750,000개가 넘는 부품과 18개의 국제 표준이 포함되어 있습니다. 설계 요구사항을 고려하여 필요한 라이브러리만 로드하면 컨텐츠 센터를 로드하고 컨텐츠 센터에서 부품을 배치하는 속도가 빨라집니다.

라이브러리 컨텐츠 중에서 일부분만 사용하는 경우에는 필요한 패밀리를 사용자 라이브러리에 복사한 다음 해당 패밀리만 프로젝트 설정으로 로드할 수 있습니다.

자세한 정보는 컨텐츠 센터를 참고하십시오.
