가공물 포켓으로 작업하려면

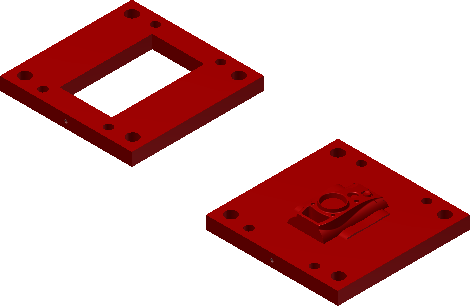

직사각형 가공물의 포켓 작성

  1. 금형 조립품 탭에서 가공물 포켓을 클릭합니다.

  2. 가공물 포켓 대화상자에서 아래쪽 화살표를 클릭하고 가공물 포켓을 자를 방법을 다음 중에서 선택합니다.

    • 와이어 절단 틈새
    • 둥근 구석
    • 구멍 틈새
    • 코어 및 중공을 금형 베이스 판으로 병합
    참고: 도구의 지름을 활성화하려면 둥근 구석과 구멍 틈새를 선택합니다.

  3. 간단 명료한 설계를 작성하려면 다음을 수행합니다.

    • 모깎기 또는 모따기를 선택합니다.
    • 모깎기 또는 모따기 값을 입력합니다.
    • 모깎기 또는 모따기를 추가할 구석을 선택합니다.
    • 도구의 지름을 사용할 수 있는 경우 절단 도구 지름을 입력합니다.

  4. 포켓 리스트에서 각 코어와 중공을 적절한 포켓에 지정합니다.

  5. 확인을 클릭합니다.

원통 가공물의 포켓 작성

  1. 금형 조립품 탭에서 가공물 포켓을 클릭합니다.
  2. 가공물 포켓 대화상자에서 아래쪽 화살표를 클릭하고 가공물 포켓을 자를 방법을 다음 중에서 선택합니다.
    • 막힌 포켓
    • 관통 포켓
    • 코어 및 중공을 금형 베이스 판으로 병합
  3. 확인을 클릭합니다.

가공물 포켓 편집

  1. 금형 설계 검색기에서 가공물 포켓 노드를 마우스 오른쪽 버튼으로 클릭하고 피쳐 편집을 클릭합니다.
  2. 가공물 포켓 대화상자에서 설정을 수정합니다.
  3. 확인을 클릭합니다.

가공물 포켓 삭제
