고정된 모서리 또는 고정된 평면 면 기울기, 분할선 면 기울기 또는 쉘을 작성할 수 있습니다.
기울기 피쳐는 부품 면에 테이퍼를 적용하여 곡면을 경사지게 하거나 부품을 금형에서 추출할 수 있게 합니다. 기울기는 지정된 면, 인장 방향, 각도, 고정 모서리나 접하는 곡면 등에 의해 정의됩니다. Inventor에서는 고정된 모서리, 고정된 평면 또는 분할선, 이렇게 세 가지 유형의 기울기를 작성할 수 있습니다.
먼저, 기울일 면 또는 모서리가 있는 3D 부품을 작성합니다.
다음 단계에서는 기울기 명령에서 고정된 모서리 및 고정된 평면 옵션을 사용하는 방법에 대해 자세히 설명합니다. 세 번째 옵션인 분할선에 대해서는 다음 섹션에서 자세히 설명합니다.
3D 모형 탭 수정 패널
기울기
를 클릭합니다.
면 기울기 대화상자에서 다음 기울기 유형 중 하나를 선택합니다.
고정된 모서리 . 한 면당 하나 이상의 고정된 인접 연속 모서리에 대한 기울기를 작성합니다. 그 결과로 면이 추가됩니다.
고정된 평면 . 고정된 평면의 기울기를 작성합니다. 평면형 부품 면이나 작업 평면은 선택한 면의 기울기를 결정합니다. 고정된 평면의 위치에 따라 기울기가 재질을 추가하고 제거할 수 있습니다.

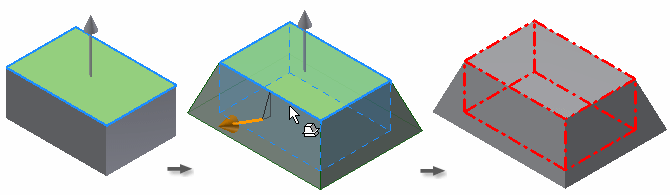

다음 예에서는 고정된 맨 윗면이 위쪽 인장 방향을 설정합니다. 모든 옆 면이 기울어지고 고정된 평면 아래에 재질이 추가됩니다.

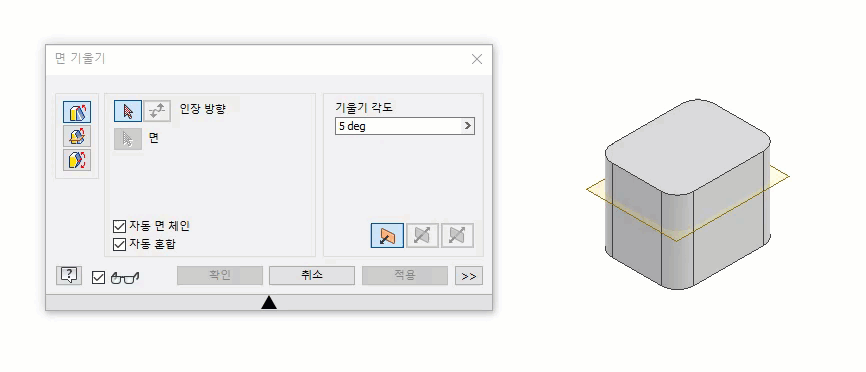

또 다른 예제에서는 작업 평면이 고정된 평면입니다. 고정된 평면 위의 인장 방향에서는 재질이 제거되고 고정된 평면 아래에는 재질이 추가됩니다.
인장 방향 정의: 적절한 인장 방향에 맞게 방향 화살표가 정렬될 때까지 면, 작업 평면, 모서리 또는 축 위로 커서를 이동합니다. 그런 다음 클릭하여 선택합니다.
기울일 면을 선택합니다. 면 위로 커서를 이동하면 해당 면이 한 가지 색상으로 강조 표시되고 선택한 면과 고정된 평면이 교차하는 고정된 모서리가 두 번째 색상으로 강조 표시됩니다. 선택 세트에서 면 또는 모서리를 제거하려면 Ctrl 키를 누른 상태에서 클릭합니다.
다음 각도 및 대칭 값을 지정합니다.

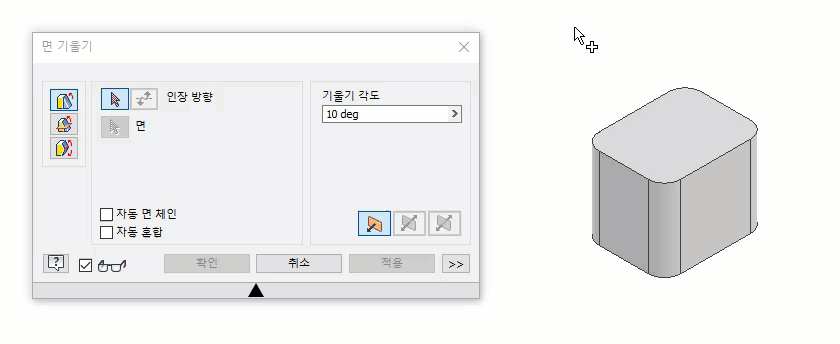

모깎기 등의 인접 혼합 피쳐를 유지하려면 자동 혼합을 선택합니다. 기울기에 혼합 피쳐가 포함되지 않도록 하려면 자동 혼합을 끕니다.
확인을 클릭합니다.

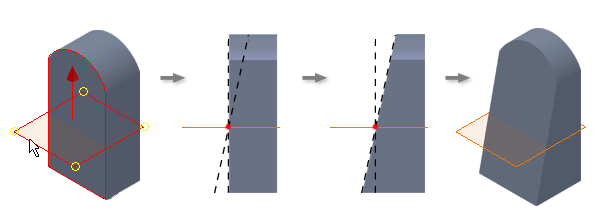

분할선 면 기울기 옵션을 통해 모형 두께를 유지할 부분을 명시적으로 정의할 수 있습니다.
리본에서 3D 모형 탭 수정 패널
드래프트
를 클릭합니다.
분할선을 기울기 유형 을 클릭합니다.
인장 방향을 정의합니다. 적절한 인장 방향에 맞게 방향 화살표가 정렬될 때까지 면, 작업 평면, 모서리 또는 축 위로 커서를 이동합니다. 그런 다음 클릭하여 선택합니다.
필요한 경우 인장 방향을 변경하려면 인장 방향 반전을 클릭합니다.
분할 도구를 선택합니다. 분할 도구는 스케치, 평면 또는 곡면이 될 수 있습니다.
기울일 면을 선택합니다. 면 위로 커서를 이동하면 면과 고정된 모서리가 각각 다른 색상으로 강조 표시됩니다. 선택 세트에서 면 또는 모서리를 제거하려면 Ctrl 키를 누른 상태에서 클릭합니다.
인접 혼합 피쳐를 유지하려면 자동 혼합을 사용합니다. 기울기에 혼합 피쳐가 포함되지 않도록 하려면 자동 혼합을 사용하지 않도록 설정합니다.
기울기 각도를 입력합니다.
확인을 클릭하여 마치거나 정적 모서리 정의의 나머지 단계를 수행합니다.
1. 대화상자에서 분할선 이동 옵션을 선택합니다.
원하는 경우 정적 모서리 선택자를 사용하여 각 고정된 모서리를 선택하거나 경계 선택을 클릭하여 자동으로 여러 모서리를 선택합니다.
모두 지우기를 클릭하여 선택 세트에서 모든 모서리를 제거합니다.
다음 옵션 중 하나를 사용합니다.
필요한 경우 대화상자를 확장하여 기울기 각도를 절대 또는 상대로 설정합니다.
확인을 클릭합니다.
