조립품 구성요소 사이에 동작 구속조건 배치

구속조건 명령을 사용하여 조립품 구성요소 사이에 의도한 동작 비율을 지정합니다.

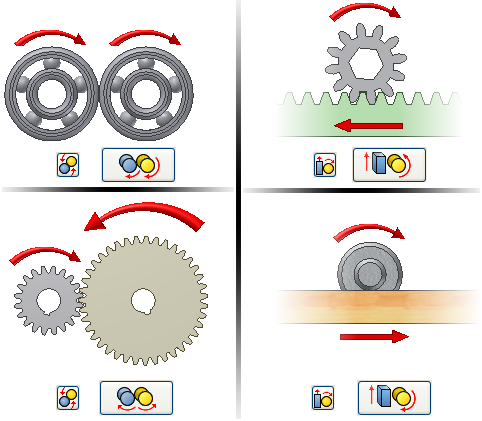

동작 구속조건은 구성요소 간의 회전 또는 회전-변환 이동을 유지합니다. 비율을 지정하거나 형상을 선택하여 비율을 확인할 수 있습니다.

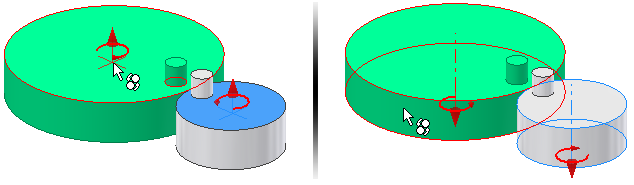

회전 구성요소의 비율을 지정하려면 각 구성요소에서 원형 면 또는 모서리를 선택합니다. 상대적 크기를 기준으로 비율을 계산하려면 각 구성요소에서 원통형 면을 선택합니다.

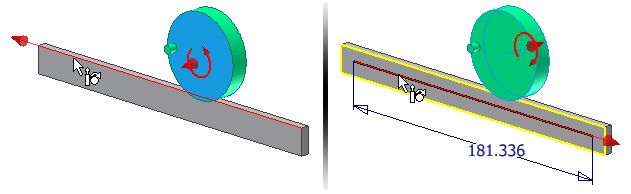

회전-변환 구성요소의 거리를 지정하려면 회전 구성요소에서 원형 면 또는 모서리를 선택하고 변환 구성요소에서 선형 모서리를 선택합니다. 원주와 길이를 기준으로 거리를 계산할 수 있습니다. 회전 구성요소에서 원통형 면을 선택하고 변환 구성요소에서 선형 모서리 또는 스케치된 선을 선택합니다.

시작하려면 구속할 구성요소를 조립품 파일에 배치하십시오.

  1. 리본에서 조립 탭 관계 패널 구속 을 클릭합니다.

  2. 대화상자에서 동작 탭을 클릭합니다.

  3. 회전 또는 회전-변환을 클릭합니다.

  4. 그래픽 창에서 첫 번째 구성요소를 선택합니다. 원형 면 또는 모서리를 선택하여 비율이나 거리를 지정합니다. 원통형 면을 선택하여 비율 또는 거리를 계산합니다.

  5. 그래픽 창에서 두 번째 구성요소를 선택합니다. 원통형 면 또는 선형 모서리를 선택합니다. 비율이나 거리는 자동으로 계산되어 필드에 입력됩니다.

  6. 해당되는 경우 앞으로 또는 뒤로를 선택하여 회전 방향을 변경합니다.

  7. 다음 방법 중 하나로 동작을 지정합니다.

    • 회전 구속조건의 경우 계산된 비율을 승인하거나 비율을 입력하여 서로에게 상대적인 구성요소 이동을 지정합니다.
    • 회전-변환 구속조건의 경우 계산된 거리를 승인하거나 첫 번째 구성요소가 한 번 회전할 때마다 두 번째 구성요소가 이동하는 거리를 입력합니다.

  8. 적용을 클릭하여 구속조건을 계속 배치하거나 확인을 클릭하여 구속조건을 작성하고 대화상자를 닫습니다.

참고: 다른 구성요소들이 선택요소를 가리는 경우에는 다음 중 하나를 수행하십시오.
