일반적인 다른 이름으로 저장 내보내기 옵션
스케치 포함
내보내는 파일에 가시적 스케치를 포함하려면 선택합니다.
파일을 SAT로 저장하는 경우 스케치는 정보를 그룹화하지 않고 SAT 파일로 변환됩니다.
CATIA V5 내보내기 옵션(*.CATPart, *.CATProduct)
버전
내보낼 파일 형식 버전을 선택합니다.
IGES 파일 내보내기 옵션(*.igs, *.ige, *.iges)
IGES로 내보낸 결과는 다음과 같을 수 있습니다.
- 솔리드의 부품 형상, 곡면 및 와이어프레임.
- 기준 곡면은 별도의 도면층에 할당됩니다.
- 부품 모델링 시 표시되는 곡면만 내보냅니다.
다른 이름으로 솔리드 출력
- 곡면: 모형이 NURBS 곡면 모음으로 출력됩니다.
- 솔리드: 모형이 솔리드 본체로 출력됩니다.
- 와이어프레임: 모형이 와이어 모음으로 출력됩니다.
곡면 유형
- IGES 143: 경계가 있는 곡면. 수학적으로 이전 파라메트릭 곡면 유형보다 더 정확합니다.
- IGES 144: 잘린 곡면. 경계가 있는 곡면을 인식하지 못하는 시스템에서 사용하거나, 변환 문제가 발생할 때 사용할 수 있습니다.
솔리드 면 유형
- 분석적: 면은 분석적 특성을 유지합니다. 지원되는 면 형태는 평면형, 원통형, 원추형, 구형 및 원환형입니다.
- NURBS: 면이 분석적 특성을 충족하지 못하는 경우 사용합니다.
스플라인 맞춤 정확도
허용되는 값 범위는 0.00001cm부터 0.001cm까지입니다. 이 값이 더 작으면 형상 근사치가 더 정확해지고 파일 크기는 더 커집니다. 이 값은 사용자가 바꾸지 않는 한, 현재 세션 및 후속 세션에서 지속됩니다. 값은 문서 단위를 사용하여 표시됩니다.

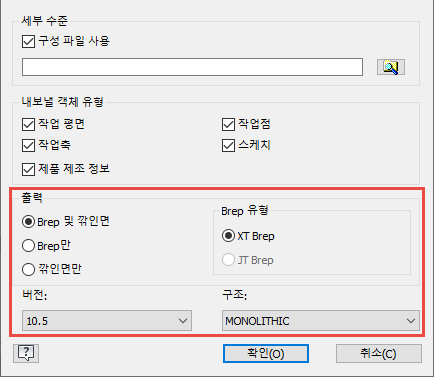

JT 파일 내보내기 옵션
구성 파일 사용
출력 섹션에 대한 내보내기 설정이 포함된 미리 정의된 파일을 사용하려면 이 상자를 선택합니다. 기본 내보내기 옵션이 원하는 결과를 제공하지 않는 경우 이 파일을 사용하여 LOD 및 기타 설정을 제어할 수 있습니다. 예를 들어 활줄 LOD 값을 조정하여 더 큰 피쳐에 영향을 주고 각도 LOD 값을 조정하여 더 작은 피쳐에 영향을 줄 수 있습니다.
[drive]:\Users\Public\Documents\Autodesk\Inventor [version]\Samples\Translation\[language]에서 샘플 CFG 파일을 찾을 수 있습니다.
구성 파일은 다음 영역의 수정을 지원합니다.
- Brep 및 깎인면
- Brep 및 깎인면: includeBrep = true, includeGeom = true
- Brep만: includeBrep = true, includeGeom = false
- 깎인면만: includeBrep = false, includeGeom = true
- Brep 유형
- XT Brep: autoXtBrep = true
- JT Brep: autoXtBrep = false. 참고: JT Brep 유형에는 버전 10.2 또는 이전 버전이 필요합니다.
- 구조: (조립품에만 사용 가능)
- 일체형: 구조 옵션 = "일체형" 팁: 조립품이 단일 JT 파일에 저장됩니다.
- 부품당: structureOption = "PER_PART" 팁: 조립품 계층구조가 단일 JT 파일에 저장되며 각 부품은 하위 디렉토리에 JT 파일로 저장됩니다.
- FULL SHATTER: structureOption = "FULL_SHATTER" 팁: 각 조립품 구성요소가 고유한 JT 파일에 저장됩니다.
- 버전: Version 8.0은 JtFileFormat = "80"으로 작성되고, Version 10.5는 JtFileFormat = "105"로 작성됩니다.
제품 제조 정보
일반적으로 3D 모형에 부착된 제조 정보에 해당하는 PMI 데이터를 내보낸 파일에 포함합니다.
결과
출력 옵션을 선택합니다.
Brep 유형
버전 10.3 이상을 선택하면 JT Brep을 사용할 수 없습니다.
버전
내보낼 파일 형식 버전을 선택합니다.
구조
다중 뷰 부품에만 사용할 수 있습니다. 구조 유형과 내보낸 파일에 적용할 생성된 파일 수를 지정합니다. 이전 구성 파일 옵션의 각 유형에 대한 설명을 참고하십시오.
OBJ 파일 내보내기 옵션
단위
내보낸 OBJ 파일의 단위를 제어합니다.
- 원본 단위는 부품 문서 설정에 지정된 단위입니다.
- 기타 사용 가능한 단위 유형에는 인치, 피트, 밀리미터, 센티미터, 미터 및 미크론이 있습니다.
구조
3D 인쇄 환경에는 구조 옵션을 사용할 수 없습니다.
- 파일 한 개. 조립품의 단일 파일을 작성합니다. 기본적으로 부품 색상을 파일과 함께 내보냅니다. 내보내기 색상을 선택취소하면 모든 부품이 기본 색상으로 저장됩니다.
- 부품 복제당 파일 한 개. 내보내기에 포함된 각 구성요소에 대해 별도의 파일이 작성됩니다. 조립품 파일에서의 원래 관계는 유지됩니다. 부품 파일에는 사용할 수 없습니다.
- 선택사항당 파일 한 개. 선택한 각 솔리드 본체 또는 구성요소에 대해 별도의 파일이 작성됩니다. 조립품에서는 상위 파일만 선택사항에 포함됩니다. 3D 인쇄 서비스로 보내기 대화상자에서 모두 표시를 선택하는 경우에는 조립품에 사용할 수 없습니다. 선택됨을 선택하는 경우에만 부품에 사용할 수 있습니다.
해상도
모형을 내보낼 때 사용할 해상도가 제어됩니다. 내보낸 파일의 다듬기를 제어하는 옵션에서 슬라이더에 대해 사전 설정된 백분율 값이 설정됩니다.
- 높음: 매개변수가 사전 설정된 높은 백분율 값을 사용합니다. 곡면 편차, 최대 모서리 길이 또는 종횡비의 경우 값이 변경되면 선택이 취소됩니다.
- 중간: 매개변수가 사전 설정된 중간 백분율 값을 사용합니다.
- 낮음: 매개변수가 사전 설정된 낮은 백분율 값을 사용합니다.
- 사용자: 사용자 정의 값을 지정합니다. 참고: 위의 경우 공차 설정이 너무 엄격하면 깎인면이 초과되고 메모리가 고갈될 수 있습니다. 이러한 경우 작업에 실패할 수 있습니다.
- BREP(기본): 면, 모서리 및 꼭지점으로 구성된 경계 표현을 출력합니다.
곡면 편차
깎인면 모서리와 곡면 모서리 간의 최대 거리가 제어됩니다. 다듬기에 사용할 곡면 편차 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
법선 편차
깎인면의 법선 벡터 간의 최대 각도가 제어됩니다. 다듬기에 사용할 법선 편차 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
최대 모서리 길이
다듬기 프로세스 동안 면에 배치된 그리드 선 간의 최대 거리가 정의됩니다. 다듬기에 사용할 최대 모서리 길이 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
종횡비
깎인면의 높이와 폭 간의 비율이 제어됩니다. 다듬기에 사용할 종횡비 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
Parasolid 이진 또는 텍스트 파일 내보내기 옵션(*.x_b, *.x_t)
버전
내보낼 파일 형식 버전을 선택합니다.
Pro/ENGINEER 내보내기 옵션(*.g, *.neu)
버전
내보낼 파일 형식 버전을 선택합니다. 이 옵션은 그래니트(.g) 파일에서만 사용할 수 있습니다. Pro/ENGINEER 중립 파일(.neu)로 내보내기 시 사용할 수 없습니다.
SAT 내보내기 옵션(*.sat)
SAT 출력 버전
내보낼 파일 형식 버전을 선택합니다.
STEP 내보내기 옵션(*.stp, *.ste, *.step)
최상의 결과를 얻으려면: STEP을 통해 파일을 다른 사용자와 주고 받는 경우 기본 제품과 Inventor 간에 STEP 파일을 내보낼 때 동일한 프로토콜, 옵션, 파일 이름 등을 유지합니다.
조립품을 STEP 파일로 저장할 때 조립품과 모든 참조 부품은 단일 파일에 저장됩니다. Autodesk Inventor 부품의 모양은 내보낸 STEP 솔리드를 위한 RGB 색상으로 변환됩니다.
응용프로그램 프로토콜
203: 구성 컨트롤 설계
214: 자동차 설계
242: 관리되는 모형 기반 3D 엔지니어링 제품 제조 정보(Inventor MBD/3DA)를 포함합니다.
참고: 조립품에 STEP AP 242를 사용할 수 없습니다.
스플라인 맞춤 정확도
허용되는 값 범위는 0.00001cm부터 0.001cm까지입니다. 이 값을 변경할 수 있으며 cm 단위만 사용해야 합니다. 이 값이 더 작으면 형상 근사치가 더 정확해지고 파일 크기는 더 커집니다. 이 값은 사용자가 바꾸지 않는 한, 현재 세션 및 후속 세션에서 지속됩니다.
STL 파일 내보내기 옵션
형식
- 이진은 파일을 소프트웨어에서만 읽는 인코딩된 컴퓨터 파일로 저장합니다.
- ASCII는 파일을 메모장과 같은 다른 도구에서 편집 및 읽을 수 있는 텍스트 파일로 저장합니다.
단위
내보낸 STL 파일의 단위를 제어합니다.
- 원본 단위는 부품 문서 설정에 지정된 단위입니다.
- 기타 사용 가능한 단위 유형에는 인치, 피트, 밀리미터, 센티미터, 미터 및 미크론이 있습니다.
구조
3D 인쇄 환경에는 구조 옵션을 사용할 수 없습니다.
- 파일 한 개. 조립품의 단일 파일을 작성합니다. 기본적으로 부품 색상을 파일과 함께 내보냅니다. 내보내기 색상을 선택취소하면 모든 부품이 기본 색상으로 저장됩니다. 부품 복제당 파일 한 개. 내보내기에 포함된 각 구성요소에 대해 별도의 파일이 작성됩니다. 조립품 파일에서의 원래 관계는 유지됩니다. 부품 파일에는 사용할 수 없습니다.
- 선택사항당 파일 한 개. 선택한 각 솔리드 본체 또는 구성요소에 대해 별도의 파일이 작성됩니다. 조립품에서는 상위 파일만 선택사항에 포함됩니다. 3D 인쇄 서비스로 보내기 대화상자에서 모두 표시를 선택하는 경우에는 조립품에 사용할 수 없습니다. 선택됨을 선택하는 경우에만 부품에 사용할 수 있습니다.
해상도
모형을 내보낼 때 사용할 해상도가 제어됩니다. 내보낸 파일의 다듬기를 제어하는 옵션에서 슬라이더에 대해 사전 설정된 백분율 값이 설정됩니다.
- 높음: 매개변수가 사전 설정된 높은 백분율 값을 사용합니다. 곡면 편차, 최대 모서리 길이 또는 종횡비의 경우 값이 변경되면 선택이 취소됩니다.
- 중간: 매개변수가 사전 설정된 중간 백분율 값을 사용합니다.
- 낮음: 매개변수가 사전 설정된 낮은 백분율 값을 사용합니다.
- 사용자: 사용자 정의 값을 지정합니다. 참고: 위의 경우 공차 설정이 너무 엄격하면 깎인면이 초과되고 메모리가 고갈될 수 있습니다. 이러한 경우 작업에 실패할 수 있습니다.
- BREP(기본): 면, 모서리 및 꼭지점으로 구성된 경계 표현을 출력합니다. 이것이 기본 작업입니다.
곡면 편차
깎인면 모서리와 곡면 모서리 간의 최대 거리가 제어됩니다. 다듬기에 사용할 곡면 편차 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
법선 편차
깎인면의 법선 벡터 간의 최대 각도가 제어됩니다. 다듬기에 사용할 법선 편차 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
최대 모서리 길이
다듬기 프로세스 동안 면에 배치된 그리드 선 간의 최대 거리가 정의됩니다. 다듬기에 사용할 최대 모서리 길이 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
종횡비
깎인면의 높이와 폭 간의 비율이 제어됩니다. 다듬기에 사용할 종횡비 매개변수가 지정됩니다. 슬라이더를 조정하면 해상도가 사용자로 변경됩니다.
