스케치된 피쳐 및 배치된 피쳐를 크기조절 및 재배치하려면

배치된 피쳐 및 스케치된 피쳐를 이동, 회전, 크기조절, 재배치하고 스케치된 피쳐에서 구속조건을 추정 및 작성할 수 있습니다.

스케치된 피쳐 또는 배치된 피쳐 이동 또는 회전

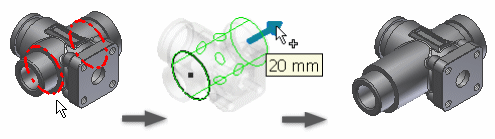

스케치된 피쳐 크기조절

  1. 편집할 수 있는 면 또는 피쳐의 면을 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴에서 3D 그립을 클릭합니다.

  2. 그래픽 창에서 커서를 피쳐의 그립 점 위로 이동하여 방향 화살표를 강조 표시합니다.

  3. 방향 화살표를 클릭하고 다음 중 하나를 수행합니다.

    • 끌기로 새 크기의 미리보기를 표시합니다.
    • 면, 모서리, 꼭지점 또는 작업 피쳐를 클릭하여 선택된 항목으로 스냅합니다.

  4. 화살표를 계속 클릭하고 끌어서 면 또는 피쳐의 크기를 조절합니다. 끌 때 이전 지점에서 이동된 거리가 표시됩니다.

  5. 새 크기로 끈 다음 필요하면 화살표를 마우스 오른쪽 버튼으로 클릭하고 값을 입력합니다.

    • 길이의 경우 간격띄우기 편집 또는 범위 편집을 선택합니다. 값을 입력합니다.
    • 폭 또는 반지름의 경우 간격띄우기 편집 또는 반지름 편집을 선택합니다. 값을 입력합니다.

    피쳐는 변경하기 전에 예상된 결과를 미리 표시합니다.

  6. 종료하려면 마우스 오른쪽 버튼을 클릭한 다음 종료를 선택합니다.

배치된 피쳐 크기조절

스케치된 피쳐의 방향 반전

  1. 끌려는 피쳐를 마우스 오른쪽 버튼으로 클릭하고 3D 그립을 클릭합니다.

  2. 화살표를 클릭하고 기준 피쳐의 반대편 면으로 끕니다.

  3. 적절한 길이로 끕니다.

  4. 종료하려면 마우스 오른쪽 버튼을 클릭하고 종료를 클릭합니다.

참고: 3D 그립을 사용하여 피쳐의 범위 유형을 변경할 수 없습니다. 예를 들어 접합에서 절단으로 돌출을 변경하거나, 절단에서 접합으로 돌출을 변경할 수 없습니다.

스케치된 피쳐에서 구속조건 추정 및 작성

부품 탭에 있는 응용프로그램 옵션의 설정은 구속조건의 동작을 제어합니다.

추정된 구속조건(접선, 동심, 일치 또는 동일선상)은 선택한 핸들 및 이러한 핸들이 스냅되는 형상에 따라 달라집니다.

그립 편집 시 핸들 표시:

  1. 스케치 선
  2. 스케치 점
  3. 피쳐
  4. 스케치 원
  5. 스케치 호

정적 핸들(끌지 않은 핸들)이나 끌어 온 핸들로부터 구속조건을 추정할 수 있습니다.

  1. 핸들을 클릭한 다음 피쳐를 구속할 형상을 선택합니다.

    추정된 구속조건의 미리보기가 선택 항목에서 투영된 형상을 기준으로 커서에 표시됩니다.

    • 정적 핸들과 참조 형상 간의 구속조건 추정을 방지하려면 Ctrl 키를 누른 상태에서 선택합니다.
    • 끌어 온 핸들과 참조 형상 간의 구속조건 추정을 방지하려면 Ctrl 키를 누른 상태에서 3D 그립 핸들을 끕니다.

  2. 종료하려면 마우스 오른쪽 버튼을 클릭한 다음 종료를 선택합니다. 입력 하나 이상의 축에 대한 정확한 좌표를 입력하려면 적용 및 이동을 클릭합니다.
