조립품 또는 부품 파일에서 파일 내보내기

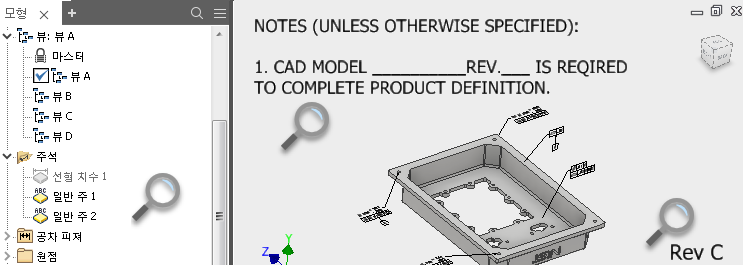

3D PDF를 클릭하거나 주석
내보내기 패널에서 3D PDF를 클릭합니다.
3D PDF 게시 대화상자에서 3D PDF에 포함할 모형 특성을 선택합니다.
3D PDF에 포함할 모형의 설계 뷰 표현을 선택합니다.
설계 뷰가 기본적으로 3D PDF 내보내기에 포함되는지 여부를 나타내려면 각 설계 뷰 표현에 대한 게시 특성을 설정합니다. 검색기에서 설계 뷰를 마우스 오른쪽 버튼으로 클릭하고 게시를 클릭하여 설정을 변경합니다.
모형 검색기의 설계 뷰 표현 리스트에 따라 출력 3D PDF의 모형 뷰 순서가 결정됩니다. 설계 뷰의 위치를 변경하려면 검색기에서 리스트의 원하는 위치로 설계 뷰를 끕니다.
게시하려는 각 뷰를 활성화하고 뷰 방향 및 줌 축척을 원하는 대로 변경합니다.
결과가 만족스러우면 검색기에서 뷰를 마우스 오른쪽 버튼으로 클릭하고 현재 카메라 저장을 선택합니다.
시각화 품질을 설정합니다. 시각화 품질은 출력 3D PDF 파일의 모형 뷰를 표시하는 데 사용되는 메쉬 품질을 제어합니다.
내보내기 범위를 지정합니다.
필요한 경우 3D PDF 템플릿 파일을 변경합니다.
3D PDF 템플릿 파일은 내보낸 파일 및 해당 정렬에 포함되는 요소를 지정합니다. Inventor 설치와 함께 제공되는 3D PDF 템플릿을 사용자화하거나 3D PDF 템플릿을 직접 작성할 수 있습니다.
폴더를 지정하여 출력 3D PDF 파일을 저장합니다.
완료 시 PDF 보기를 선택하여 내보내기가 끝난 후에 출력 파일을 엽니다.
모형을 STEP 파일로 내보내고 STEP 파일을 출력 3D PDF 파일에 부착하려면 STEP 파일 생성 및 부착을 선택합니다.
옵션을 클릭하고 내보낸 STEP 파일에 대한 설정을 지정합니다.
첨부 파일을 클릭하고 출력 3D PDF 파일에 부착할 파일을 선택합니다.
게시를 클릭합니다.
Adobe Acrobat Reader를 사용하여 3D PDF 파일을 엽니다.
Adobe Acrobat Reader에서 다음을 수행합니다.
3D 탐색 도구막대의 명령을 사용하여 모형 뷰를 조작합니다.
모형 트리를 표시하여 3D PDF 파일에 포함된 모형 구성요소 및 기타 도면요소를 나열합니다. 모형 트리에서 항목을 선택하여 관련 특성 및 값을 표시합니다.
Autodesk에서 제공하는 3D PDF 템플릿의 기본 위치는 C:\Users\Public\Documents\Autodesk\Inventor
3D PDF 템플릿에는 다음 두 가지 유형의 요소가 포함되어 있습니다.
템플릿을 사용자화하려면 기본 템플릿 사본을 작성하고 Adobe Acrobat Pro DC에서 사본을 편집합니다. 템플릿 파일을 다음과 같이 편집합니다.
