구멍 주를 편집하려면

필요에 따라 텍스트, 치수 또는 기호를 수정합니다.

1. 그래픽 창에서 구멍 주를 마우스 오른쪽 버튼으로 클릭한 다음 메뉴에서 구멍 주 편집을 선택합니다.

2. 구멍 주 편집 대화상자에서 다음과 같이 구멍 주 텍스트 및 기타 특성을 편집합니다.

   • 기본 구멍 주 형식을 사용하려면 기본값 사용을 선택합니다.
   • 또는 편집 필드에 탭 드릴 구멍 주의 기본 형식을 표시하려면 탭 드릴을 선택합니다.
   • 모형 단위를 사용하려면 부품 단위를 선택합니다. 치수 스타일에 지정된 측정 단위를 사용하려면 확인란의 선택을 취소합니다.
   • 필요한 경우 스택된 텍스트를 추가합니다. 자세한 내용은 도면의 텍스트를 스택하려면을 참고하십시오. 올바른 스택 순서를 입력하고 선택한 다음 마우스 오른쪽 버튼을 클릭하고 스택을 선택합니다. 자동 스택을 사용하면 입력 시 유효한 스택 트리거가 포함된 분수와 그 다음에 오는 중립 문자가 자동으로 스택됩니다.
   • 구멍 주에 포함된 값에 공차 정보를 추가하거나 정밀도 설정을 재지정하려면 정밀도/공차 설정을 클릭합니다.
   • 수량 주(QTYNOTE 특성)의 사용자 구성을 작성하려면 수량 주 편집을 클릭합니다.

3. 편집 필드에서 구멍 주 텍스트를 편집합니다. 값 및 기호 섹션에서 구멍 값 또는 기호를 클릭하여 해당 특성을 구멍 주 텍스트에 추가합니다.

4. 확인을 클릭하여 변경 사항을 저장하고 구멍 주 편집 대화상자를 닫습니다.

구멍 또는 스레드 주에서 값 숨기기

주 치수 및 치수 스타일에 의해 구멍 주에 추가된 기호, 값, 텍스트를 숨길 수 있습니다.

그래픽 창에서 구멍 주를 마우스 오른쪽 버튼으로 클릭한 다음 메뉴에서 값 숨기기를 선택합니다.

가시성을 복원하려면 구멍 주를 마우스 오른쪽 버튼으로 클릭하고 값 숨기기에서 확인 표시를 지웁니다.

보조 단위 치수 표시 또는 숨기기

구멍 주는 1차 측정 단위 및 보조 측정 단위 모두로 치수 값을 표시할 수 있습니다. 설정을 변경하려면 치수 스타일을 편집합니다.

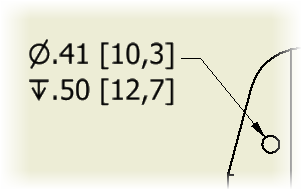

이중 값 함께 그룹화 옵션을 선택하여 구멍 주 내에서 이중 치수의 인접 배치를 사용할 수 있습니다.

DIN 구멍 주에 대한 구멍 쉐이프와 시리즈 변경

카운터보어 또는 카운터싱크 구멍 피쳐를 모형에 추가할 때 표준 조임쇠 크기를 사용한 경우 구멍 주의 표준 스타일이 DIN이면 구멍 주는 구멍 쉐이프와 구멍 시리즈 정보를 포함합니다. 구멍 쉐이프와 시리즈를 변경할 수 있습니다.

1. 그래픽 창에서 구멍 주를 마우스 오른쪽 버튼으로 클릭한 다음 메뉴에서 구멍 쉐이프 또는 구멍 시리즈를 선택합니다.

2. 원하는 쉐이프나 시리즈를 클릭하여 선택합니다.
