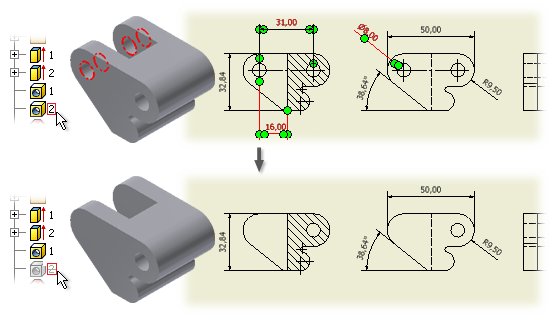

억제된 주석

연관된 구성요소가 억제되거나 보이지 않을 때 도면의 주석이 억제됩니다.

구성요소는 조립품(설계 뷰) 또는 도면에서 비가시적으로 만들 수 있습니다.

도면에서 주석을 가시화할 수 없는 몇 가지 이유는 다음과 같습니다.

• 하나의 치수가 여러 피쳐 또는 모서리에 부착된 경우 대상 피쳐 또는 구성요소가 억제되거나 비가시적이면 치수가 억제됩니다.

• 피쳐가 억제되거나 구성요소가 표시되지 않는 경우 부착된 주석이 나타나지 않습니다.

  예를 들어, 구멍 중심에 부착된 중심 표식은 구멍 피쳐가 억제될 때 함께 억제됩니다. 또한 중심 표식에 부착된 치수도 억제됩니다.

• 일부 지시선에는 주 지시선 외에 다른 피쳐나 구성요소를 참조하는 보조 지시선이 있습니다. 주 지시선 하나만 있고 해당 주 지시선이 억제된 피쳐 또는 비가시적 구성요소에 부착된 경우에는 주 지시선이 억제됩니다.

  여러 지시선이 있고 주 지시선이 억제된 피쳐 또는 비가시적 구성요소에 부착된 경우에는 주 지시선이 억제되지 않습니다.
