다이 형상 또는 압력 브레이크 출력용 로프트 플랜지를 작성하고 절곡부 및 절곡부 영역을 편집할 수 있습니다.

다이 형상 또는 압력 브레이크 출력을 위해 로프트 플랜지 작성

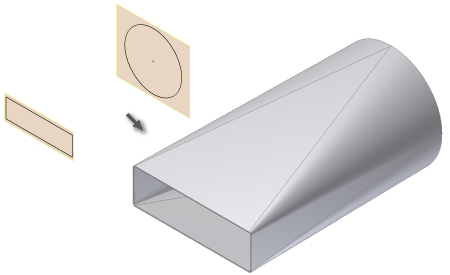

다이 형상 출력의 경우 스케치 프로파일 두 개에서 부드러운 다이 형상 전환 쉐이프를 작성합니다.

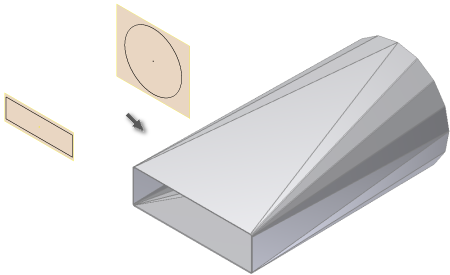

압력 브레이크 출력의 경우 두 개의 스케치 프로파일 및 해당 옵션을 사용하여 플랫 면 및 원통형 절곡부 면에서 전환 쉐이프를 작성합니다.

피쳐 미리보기 사용/사용 안 함을 선택하면 로프트 플랜지 결과를 미리 볼 수 있습니다.

다이 형상 또는 압력 브레이크를 사용하여 로프트 플랜지 피쳐를 작성한 후에는 피쳐의 출력 옵션을 편집할 수 없습니다. 프로파일 스케치를 삭제하지 않고 피쳐를 삭제하고 대체 출력 유형을 사용하여 다시 작성할 수 있습니다.

1. 리본에서 판금 탭 작성 패널 로프트 플랜지 를 클릭합니다.

2. 프로파일 1 을 클릭한 다음 로프트 플랜지의 첫 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다.

3. 프로파일 2 를 클릭한 다음 로프트 플랜지의 두 번째 프로파일을 정의하는 가시적인 스케치 형상을 클릭합니다.

4. 부품 파일에 두 개 이상의 솔리드 본체가 있는 경우 솔리드 선택자를 클릭하여 포함된 솔리드 본체를 선택합니다.

5. (선택 사항) 본체가 있는 경우 새 솔리드를 클릭하여 새 본체를 작성합니다.

6. (선택 사항) 다음 중 하나를 수행합니다.

   • 재질 두께 및 규칙을 기본 설정에 링크하려면 기본값 사용 확인란을 선택합니다.
   • 기본값 사용 확인란 선택을 취소하고 드롭 리스트를 클릭하여 미리 정의된 리스트에서 고유한 재질 두께 및 규칙을 지정합니다.

7. 로프트 플랜지 대화상자의 쉐이프 탭에서 다음 중 하나를 수행합니다.

   • 다이 형상 출력을 위해 로프트 플랜지를 작성하려면 다이 형상 을 클릭합니다.

   • 압력 브레이크 출력을 위해 로프트 플랜지 작성하려면 압력 브레이크 를 클릭합니다.

     (선택 사항) 수렴을 선택하여 평평한 깎인 단면의 절곡부가 점으로 수렴되도록 지정합니다.

8. (선택 사항) 압력 브레이크 출력의 경우 대체 깎인면 제어를 선택하고 해당하는 제어 값을 입력합니다.

   • 현 공차. 호 세그먼트에서부터 면 세그먼트 현까지의 최대 거리를 결정합니다.
   • B 깎인면 각도. 깎인면 꼭지점에서 현 세그먼트에 대한 최대 각도를 결정합니다.
   • C 깎인면 거리. 호 프로파일을 세분할 때 깎인면의 최대 폭(현의 길이)을 결정합니다.

9. (선택 사항) 절곡부 반지름 값 및 해당 활성 판금 규칙과 다른 전개 규칙을 지정합니다.

로프트 플랜지 피쳐에서 절곡부 및 절곡부 영역 편집

로프트 플랜지 피쳐 내에서 절곡부 영역에 대한 깎인면 제어 유형 및 매개변수를 변경할 수 있습니다.

로프트 플랜지의 선택한 절곡부 영역 내에서 개별 절곡부에 대한 절곡부 반지름 및 전개 규칙을 변경할 수도 있습니다.

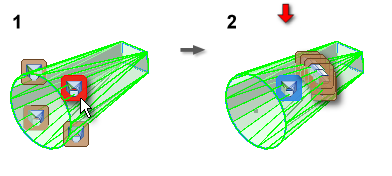

1. 로프트 플랜지의 절곡부 하위 피쳐를 마우스 오른쪽 버튼으로 클릭하고 절곡부 편집을 클릭합니다.
2. (선택 사항) 절곡부를 편집하려면 절곡부 편집 그림문자를 클릭한 다음 절곡부 반지름 또는 전개 규칙에 대해 다른 값을 지정합니다.
3. (선택 사항) 절곡부 영역을 편집하려면 편집하려는 절곡부 영역에서 절곡부 영역 편집 그림문자를 클릭한 다음 절곡부 영역 편집 대화상자에서 확인란을 선택합니다. 그런 다음 대체 깎인면 제어 옵션을 선택하고 새 값을 입력하여 절대 깎인면 수를 지정합니다.
