구름형 리비전으로 작업하려면

새로운 기능: 2024, 2025

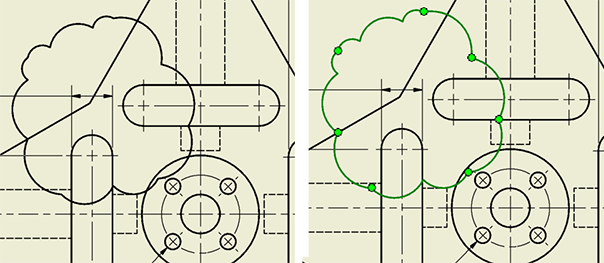

구름형 리비전은 도면에서 변경되었거나, 특별한 주의가 필요하거나, 변경되는 작업을 하는 영역을 식별합니다. 일반적으로 반전된 구름형 리비전은 진행 중인 변경 사항을 나타내는 데 사용됩니다.

구름형 리비전 추가

  1. 주석 리본 리비전 패널에서 구름형 리비전 을 클릭합니다.

  2. 시트에서 다음 중 하나를 수행합니다.

    • 뷰가 아닌 시트 공간을 클릭합니다. 구름은 시트와 연관되며 다른 곳에 복사하여 붙여넣을 수 있습니다.
    • 구름형 리비전을 연관시킬 뷰를 클릭합니다.

  3. 점 위치를 클릭하여 구름 경계를 정의합니다. 점을 추가하는 동안 미리보기가 표시됩니다.

    참고: 구름형 리비전을 작성하는 동안 추정 및 구속조건이 켜져 있습니다. 다른 스케치와 마찬가지로 Ctrl 키를 누른 채 추론을 일시 중지합니다.

  4. 클라우드 작성을 완료하려면 마우스 오른쪽 버튼을 클릭하고 작성을 선택하거나 마지막 점을 두 번 클릭합니다. 구름형 리비전이 캔버스와 검색기 노드로 표시됩니다. 검색기에서 구름형 리비전 노드 아래에 내포된 노드는 구름형 리비전에 대한 폴리곤 정의가 포함된 스케치 노드입니다.

구름형 리비전을 편집하는 방법

다음 도구에 액세스하는 두 가지 방법은 구름형 리비전 검색기 노드 상황에 맞는 메뉴와 객체(캔버스에 있음) 검색기 노드입니다. 편집 명령은 다음과 같습니다.

구름형 리비전 대화상자를 사용하여 구름형 리비전 편집

  1. 구름형 리비전 검색기 노드를 마우스 오른쪽 버튼으로 클릭하고 편집...을 클릭합니다.

  2. 구름형 리비전 대화상자에서 필요에 따라 값과 설정을 조정합니다.

    • 호 반지름에 대한 최소값 및 최대값을 설정합니다.
    • 호 방향을 내부 또는 외부로 설정합니다.
    • 설정을 기본값으로 사용하려면 기본값으로 저장을 선택합니다.
    • 작성 시 편집 상자를 선택하여 구름형 리비전을 작성한 후 즉시 편집합니다.

캔버스에서 대화식으로 다음을 수행합니다.

구름형 리비전 알림

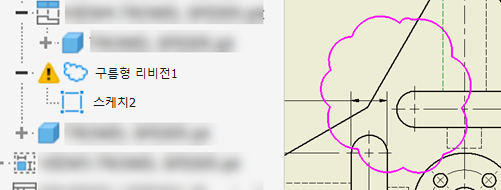

다른 도면 주석과 마찬가지로 구름형 리비전이 닫히지 않았거나 잘못 정의된 경우 캔버스에서 구름형 리비전이 선홍색으로 변하고 검색기 노드에 주의 삼각형이 표시됩니다. 이는 스케치 컨텐츠의 문제를 해결하기 위해 조치를 취해야 함을 의미합니다. 다음을 수행할 수 있습니다.
