1년 더 최신인 조립품 파일로 작업하려면

사용 중인 버전보다 1년 더 최신인 조립품 파일을 참조합니다.

사용 중인 버전보다 1년 더 최신인 파일에서 참조하려면 최신 업데이트가 설치되어 있어야 합니다. 업데이트는 Autodesk 데스크톱 앱을 통해서나 https://manage.autodesk.com에서 다운로드할 수 있습니다. 더 이상 지원되지 않는 이전 버전의 Inventor에 대해서는 업데이트가 제공되지 않습니다.

1년 더 최신인 조립품 파일에 대한 참조를 작성하려면

이 워크플로우에서는 최신 버전의 조립품 파일에 대한 참조를 작성합니다.

1. 열기 또는 배치 명령을 사용하여 다음과 같이 최신 버전의 조립품 파일에 대한 참조를 작성합니다.

   • 파일 열기.
   • 조립품 파일에서 리본에서 조립 탭 구성요소 패널 배치를 클릭합니다.

2. 열려는 최신 버전의 조립품 파일(.iam)을 찾아서 선택합니다.



3. 필요에 따라 옵션을 클릭하여 파일 옵션 대화상자를 열고 설계 뷰 및 위치 표현을 지정합니다. 확인을 클릭합니다.

4. 구성요소 배치 대화상자에서 열기를 클릭합니다. 솔리드 및 곡면 본체가 작성됩니다.

   필요에 따라 여러 복제를 배치할 수 있습니다.

결과 파일

• 검색기에 참조된 최신 버전 파일이 표시됩니다. 구성요소 노드는 Inventor 원시 구성요소와 다릅니다.



• 검색기 노드에서 마우스 오른쪽 클릭 메뉴 옵션인 표현 편집을 통해 배치된 최신 버전 파일의 표현을 변경할 수 있습니다.

• 상황에 맞는 메뉴 옵션인 구성요소 전체 대체를 사용하여 검색기 노드에서 배치된 최신 버전 파일을 다른 구성요소로 대체할 수 있습니다. 구성요소를 최신 버전 파일로 대체할 수는 없습니다.

• BOM에 조립품에서 참조된 구성요소가 표시됩니다.



• 최신 버전 부품의 iProperties를 사용할 수 있습니다.



• 같은 버전의 모든 Inventor 설치에서 조립품을 저장하고 다시 열 수 있습니다.

1년 더 최신 버전의 조립품 파일을 파생하려면

이 워크플로우에서는 부품 파일에서 최신 버전의 조립품 파일에 대한 참조를 작성합니다.

1. 부품 파일에서: 리본에서 관리 탭 삽입 패널 파생 을 클릭합니다.

2. 열려는 최신 버전의 조립품 파일(.iam)을 찾아서 선택합니다.



3. 필요에 따라 옵션을 클릭하여 파일 옵션 대화상자를 열고 설계 뷰 및 위치 표현을 지정합니다. 확인을 클릭합니다.

4. 파일 열기 대화상자에서 열기를 클릭합니다. 솔리드 및 곡면 본체가 작성됩니다.

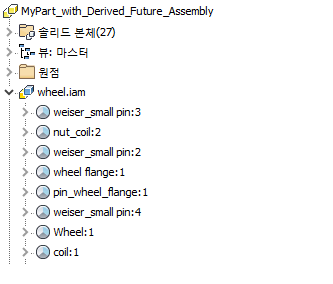

결과 파일

• 검색기에 참조된 최신 버전 파일이 표시됩니다.



• 파생 조립품 피쳐를 편집할 수 있습니다.

• 같은 버전의 모든 Inventor 설치에서 파일을 저장하고 다시 열 수 있습니다.
