잠금 세트로 작업하려면

측면 잠금 작성

측면 잠금 배치

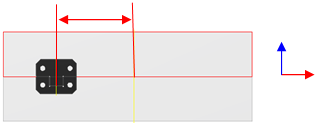

일반적으로 수 잠금은 맨 위 판의 맨 아래 면에 부착됩니다. 일반적으로 암 잠금은 맨 아래 판의 맨 위 면에 부착됩니다. 측면 잠금을 부착하려면 먼저 기준 면, 참조 면, 거리 및 간격띄우기를 정의합니다.

• 기준 면 금형 베이스 판의 맨 위 또는 맨 아래 표면으로, 분할 평면 위치를 설정합니다.
• 참조 면 측면 잠금이 부착되는 면입니다.
• 거리 참조 면의 중심점에서 측면 잠금의 중심점까지 측정한 거리입니다.

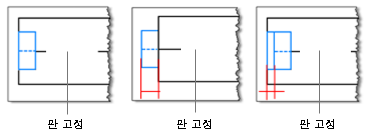

• 간격띄우기 측면 잠금이 포함되는 금형 판까지의 거리입니다. 값이 음수이면 측면 잠금이 금형 베이스 판 외부에 있음을 나타내고 값이 양수이면 측면 잠금이 포함되어 있음을 나타냅니다.

1. 금형 조립품 탭에서 잠금 세트를 클릭합니다.

2. 잠금 세트 대화상자의 유형 드롭다운 상자에서 내부 잠금의 유형을 선택합니다.

   참고: 선택 상자의 범주 드롭다운 리스트에서 측면 잠금을 선택합니다.

3. 이미지 옆의 테이블에서 매개변수를 수정합니다.

4. 기준 면을 클릭한 다음 그래픽 창에서 정렬할 판의 맨 위 또는 맨 아래 면을 선택합니다.

5. 참조 면을 클릭한 다음 그래픽 창에서 기준 면에 직각인 면을 선택합니다.

6. 잠금 세트 대화상자의 배치에서 구성요소를 배치할 값을 입력합니다.

   • 첫 번째 값은 참조 면의 중심점을 기준으로 측면 잠금의 위치를 조정합니다.
   • 두 번째 값은 참조 면으로부터의 간격띄우기를 조정합니다.

7. 대칭 측면 잠금을 배치하려면 대칭 배치를 선택합니다.

8. 확인 또는 적용을 클릭합니다.

내부 잠금 작성

내부 잠금 배치

일반적으로 수 잠금은 맨 위 대상 판의 맨 아래 면에 부착됩니다. 일반적으로 암 잠금은 맨 아래 대상 판의 맨 위 면에 부착됩니다. 내부 잠금을 부착하기 전에 기준 면, 참조 1, 참조 2 및 내부 잠금 회전 여부를 결정합니다.

• 기준 면 금형 베이스 판의 맨 위 또는 맨 아래 표면 또는 코어 및 중공의 면입니다. 분할 평면의 위치를 설정합니다.
• 참조 1 내부 잠금의 위치와 가장 가까운 면의 두 모서리 중 첫 번째 모서리입니다.
• 참조 2 내부 잠금의 위치와 가장 가까운 면의 두 모서리 중 두 번째 모서리입니다.
• 회전 내부 잠금을 회전할 각도입니다. 테이퍼 막대 내부 잠금에만 사용할 수 있습니다.

1. 금형 조립품 탭에서 잠금 세트를 클릭합니다.

2. 잠금 세트 대화상자의 유형 드롭다운 상자에서 내부 잠금의 유형을 선택합니다.

   참고: 선택 상자의 범주 드롭다운 리스트에서 내부 잠금을 선택합니다.

3. 금형 베이스 잠금 또는 코어 및 중공 잠금을 클릭하여 내부 잠금을 사용하여 금형 판 또는 코어 및 중공을 정렬할지 여부를 지정합니다.

4. 구성요소 이미지 옆의 테이블에서 매개변수를 수정합니다.

5. 기준 면을 클릭한 다음 그래픽 창에서 정렬할 판의 맨 위 또는 맨 아래 면을 선택합니다.

6. 참조 1을 클릭한 다음 그래픽 창에서 기준 면의 모서리를 선택합니다.

7. 참조 2를 클릭한 다음 그래픽 창에서 기준 면의 두 번째 모서리(첫 번째 참조 모서리와 직각)를 선택합니다.

8. 그래픽 창에서 구성요소를 배치하려면 치수 행을 클릭한 다음 편집 상자에 값을 입력합니다.

9. 테이퍼 막대 내부 잠금의 경우 회전을 클릭하여 내부 잠금의 회전을 정의합니다.

10. 대칭 내부 잠금을 배치하려면 대칭 배치를 선택합니다.

11. 확인 또는 적용을 클릭합니다.

잠금 세트 편집

1. 금형 설계 검색기의 잠금 세트 아래에서 측면 잠금 노드 또는 내부 잠금 노드를 마우스 오른쪽 버튼으로 클릭한 다음 피쳐 편집을 클릭합니다.
2. 잠금 세트 대화상자에서 매개변수를 수정합니다.
3. 확인을 클릭합니다.

잠금 세트 삭제

• 금형 설계 검색기의 잠금 세트 아래에서 측면 잠금 노드 또는 내부 잠금 노드를 마우스 오른쪽 버튼으로 클릭하고 삭제를 클릭합니다.
