구성요소 선택 세트를 작성하려면

기준은 모든 발생, 선택한 구성요소만 등과 같은 다양한 매개변수에 대해 설정합니다.

모든 발생 선택

  1. 빠른 액세스 도구 모음에서 선택 모든 발생 선택을 클릭합니다.
  2. 그래픽 창 또는 검색기에서 구성요소를 선택합니다. 선택한 구성요소의 모든 발생이 그래픽 창 및 검색기에서 강조 표시됩니다.

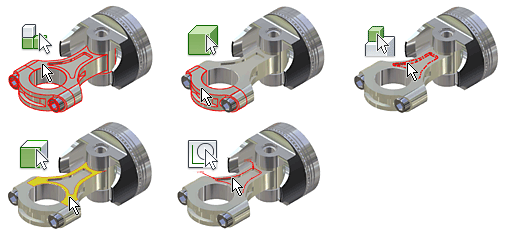

미리 선택한 면 또는 모서리에 접하는 모든 면 또는 모서리 선택을 작성

서로 접하는 면 또는 모서리의 선택 세트를 작성하려면 그래픽 창에서 다음을 수행합니다.

또는

용도 예제

현재 선택에 구속된 구성요소 선택

  1. 빠른 액세스 도구 모음에서 선택 구속 대상을 클릭합니다. 미리 선택된 구성요소에 구속된 모든 구성요소가 그래픽 창과 검색기에 강조 표시됩니다.
  2. 그래픽 창이나 검색기에서 구성요소를 하나 이상 선택합니다.

구성요소 크기별로 선택 세트 작성

  1. 빠른 액세스 도구 모음에서 선택 구성요소 크기를 클릭합니다.

  2. 미리 선택된 구성요소가 없으면 크기별 선택 대화상자에서 구성요소를 선택합니다. 선택한 구성요소의 크기를 대화상자에 표시합니다.

    참고: 선택한 구성요소의 경계 상자 대각선 길이에 따라 구성요소 크기가 결정됩니다.

  3. 최대 또는 최소를 클릭한 다음 값을 설정하여 상대적 크기를 지정합니다.

    참고: 절대값 대신에 우선순위 객체 유형에 있는 가장 큰 구성요소와 비교한 비율 값을 사용할 수 있습니다.

상자를 사용하여 현재 선택에서 선택 세트 간격띄우기 작성

  1. 빠른 액세스 도구 모음에서 선택 구성요소 간격띄우기를 클릭합니다.

  2. 미리 선택된 구성요소가 없으면 간격띄우기별 선택 대화상자에서 구성요소를 선택합니다.

    선택한 구성요소가 가상 경계 상자에 포함됩니다. 선택한 구성요소의 가장 바깥쪽이 구성요소의 크기를 결정합니다.

  3. 선택한 구성요소의 경계 상자에 의해 결정된 간격띄우기 거리가 표시됩니다. 경계 상자 면을 클릭한 다음 끌어서 크기를 조정할 수 있습니다. 경계 상자에 부분적으로 포함된 구성요소를 포함하려면 확인란을 선택한 다음 초록색 화살표를 클릭합니다.

구를 사용하여 현재 선택에서 선택 세트 간격띄우기 작성

  1. 빠른 액세스 도구 모음에서 선택 구 간격띄우기를 클릭합니다.

  2. 미리 선택된 구성요소가 없으면 구별 선택 대화상자에서 구성요소를 선택합니다.

    선택한 구성요소가 가상 구에 포함됩니다. 선택한 구성요소의 가장 바깥쪽이 구성요소의 반지름을 결정합니다.

  3. 간격띄우기 반지름이 표시됩니다. 구 모서리를 클릭하고 끌어서 크기를 조절할 수 있습니다. 구에 일부만 포함된 구성요소를 포함하려면 확인란을 선택한 다음 초록색 화살표를 클릭합니다.

평면의 특정 면에 있는 구성요소 선택

  1. 빠른 액세스 도구 모음에서 선택 평면별 선택을 클릭합니다.
  2. 미리 선택되지 않은 경우 작업 평면이나 평면형 면을 선택합니다.
  3. 고려할 평면의 면을 변경하려면 평면별 선택 대화상자에서 방향을 클릭합니다.
  4. 부분적으로 포함된 구성요소를 포함하려면 일부분만 포함된 구성요소 포함을 선택합니다.

외부 구성요소 또는 내부 구성요소 선택

  1. 빠른 액세스 도구 모음에서 선택 외부 구성요소 또는 내부 구성요소를 클릭합니다.
  2. 외부 대화상자에서 가시적 백분율 옵션을 설정합니다. 가시적으로 간주되는 모든 구성요소를 복귀하려면 100%로 설정합니다. 가장 가시적인 구성요소만 복귀하려면 0%를 설정합니다.

현재 뷰의 모든 구성요소 선택

  1. 빠른 액세스 도구 모음에서 선택 카메라 내 전체를 클릭합니다.
  2. 카메라 내 전체 대화상자에서 가시적 백분율을 설정합니다. 뷰 평면의 모든 구성요소를 복귀하려면 100%를 설정합니다. 가장 가시적인 구성요소만 복귀하려면 1%를 설정합니다.
참고: 선택한 구성요소가 그래픽 창이나 검색기에서 강조 표시됩니다.
