Fusion 파일을 AnyCAD 참조 모형으로 가져오려면

Fusion(.fusiondesign) 파일을 가져오고 파일에 대한 AnyCAD 참조를 작성할 수 있습니다.

새로운 기능:

개요

AnyCAD for Fusion을 사용하면 Fusion(.fusiondesign) 설계를 Inventor 내에서 직접 AnyCAD 참조 모형으로 가져올 수 있습니다.

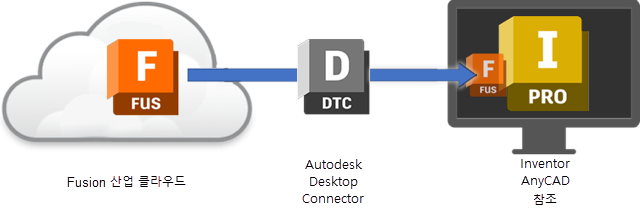

Inventor, 데스크톱 응용프로그램 및 Fusion과 클라우드 기반 플랫폼 간에 데이터를 공유하려면 다음과 같은 몇 가지 사항이 필요합니다.

Desktop Connector 설치 Desktop Connector를 사용하면 컴퓨터의 Fusion 데스크톱 드라이브에서 Fusion 허브의 Fusion(.fusiondesign) 설계에 액세스할 수 있습니다.

Desktop Connector를 다운로드하고 설치합니다.
Fusion 프로젝트 Fusion 허브는 Fusion 설계에 대한 액세스를 구성하고 제어하기 위한 중앙 클라우드 위치를 제공합니다. Fusion 설계는 프로젝트별로 구성됩니다. Fusion 설계에 액세스하려면 관리자가 사용자를 허브에 초대하고 적절한 프로젝트 데이터에 대한 액세스 권한을 부여해야 합니다. 가입할 허브가 아직 생성되지 않은 경우 허브를 생성할 수 있습니다. 허브를 만들기 전에 공동 작업자와 함께 허브가 아직 존재하지 않는지 확인합니다.

Fusion 프로젝트 및 허브에 대해 자세히 알아보십시오.

Fusion 설계는 액세스 권한이 부여된 Fusion 허브에서만 열 수 있습니다.

열기 또는 가져오기 명령을 사용하여 가져올 Fusion(.fusiondesign) 설계를 선택합니다.

Fusion(.fusiondesign) 설계를 가져오는 방법에 대한 자세한 내용은 다른 CAD 시스템에서 참조 모형 또는 모형 변환으로 파일을 가져오려면을 참조하십시오.
열기 또는 가져오기 대화상자에서 Fusion 드라이브로 이동하고 Fusion 모형이 있는 Fusion 허브로 이동한 후 가져올 Fusion(.fusiondesign) 설계를 선택합니다.
포함할 가져오기 옵션을 선택하고 확인을 클릭합니다.

Inventor에서 참조한 Fusion 모형을 최신 업데이트로 동기화할 수 있는 몇 가지 방법이 있습니다.

.fusiondesign 참조를 포함하는 Inventor 문서를 열면 Inventor는 업데이트를 사용할 수 있는지 검색합니다.

부품 파일: 번개 아이콘이 활성화됩니다. 최신 Fusion 데이터로 업데이트하려면 클릭합니다.
조립품 파일: 파일을 업데이트할지 묻는 메시지가 표시됩니다. 업데이트하려면 예를 선택합니다. 아니오를 선택한 경우 번개 아이콘이 활성화됩니다.
부품 및 조립품 파일:

가져온 후에는 언제든지 수동으로 업데이트를 확인할 수 있습니다.
- 검색기에서 Fusion 파일을 마우스 오른쪽 버튼으로 클릭하고 업데이트 확인을 선택합니다.

주: Inventor 부품 파일은 Fusion 프로젝트를 사용하여 Fusion 설계와 Fusion 설계와 공유할 수도 있습니다.
