유출 표면 연장을 작성하려면

유출 표면 연장 명령은 선택한 면 및 모서리의 접선 또는 직선보간을 따라 연장하여 유출 표면을 작성, 편집 또는 삭제합니다.

연장하여 유출 표면 작성

  1. 코어/중공 탭에서 유출 표면 연장 을 클릭합니다.

  2. 이 대화상자에서 접선 또는 직선보간 연장 유형을 선택합니다.

  3. 그래픽 창에서 소성 부품의 필수 면을 선택합니다.

  4. 그래픽 창에서 소성 부품의 필수 모서리를 선택합니다. 필요에 따라 자동 모서리 체인을 선택합니다.

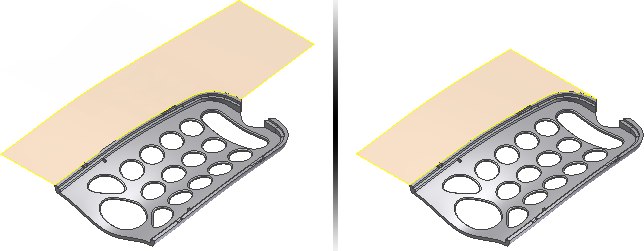

  5. 적용을 클릭하여 유출 표면을 작성합니다. 다음 이미지 왼쪽에는 접선 표면이 표시되고 오른쪽에는 직선보간 표면이 표시됩니다.

연장된 유출 표면 편집

  1. 금형 설계 검색기의 유출 표면 아래에서 연장된 유출 표면 노드를 마우스 오른쪽 버튼으로 클릭한 다음 피쳐 편집을 클릭합니다.
  2. 유출 표면 연장 대화상자에서 매개변수를 수정합니다.
  3. 필요에 따라 부품에서 새 면 및 모서리를 선택합니다.
  4. 확인을 클릭합니다.

연장된 유출 표면 삭제

상위 페이지: 유출 표면 연장 정보
