해치 스타일을 사용하려면

해치 스타일을 편집하고, 기본 회전 각도를 설정하고, 재질을 해치 패턴으로 매핑하고 주석 주위에서 해칭을 끊을 수 있습니다.

표준 및 해치 스타일은 도면의 해칭을 제어합니다.

해치 스타일은 패턴, 축척 등의 해치 속성을 지정합니다. 해치 스타일을 편집하면 재지정한 사항만 유지되고 이 스타일을 사용하는 기존의 모든 해치 객체가 변경됩니다.

객체 기본값에서 단면 해치 객체와 스케치 해치 객체에 해치 스타일을 지정합니다. 그러면 절단 뷰나 스케치 해치를 작성할 때 이 해치 스타일이 사용됩니다.

표준은 단면 해치 각도에 대한 재질 해치 패턴 기본값과 사전 설정값을 정의합니다. 이 두 특성은 단면도 및 기타 유형의 절단 뷰에서 해칭을 제어합니다.

해치 스타일 편집

해치 스타일을 편집하여 단면 해치와 스케치 해치의 기본 해치 속성을 설정합니다.

1. 관리 탭 스타일 및 표준 패널 스타일 편집기를 선택하여 스타일 및 표준 편집기를 엽니다.

2. 스타일 리스트에서 해치를 확장하고 나열된 해치 스타일 중 하나를 클릭합니다.

   팁: 해치 스타일을 작성하려면 새로 만들기를 클릭하고 새 스타일의 이름을 지정합니다.

3. 해치 스타일 패널에서 해치 속성을 설정합니다.

   • 패턴 리스트에서 패턴을 선택합니다.
   • 패턴 각도, 축척 및 전환을 설정합니다.
   • 90도로 회전된 해치의 복사본을 작성하려면 이중을 선택합니다.
   • 적합한 경우 주석을 추가합니다.

4. 리스트에 해치 패턴을 추가하려면

   • 패턴 리스트에서 기타를 선택합니다.
   • 해치 패턴 선택 대화상자에서 패턴 리스트에 추가할 해치 패턴으로 제공됨을 선택합니다.
   • 해치 스타일에서 기본 패턴으로 사용할 해치 패턴을 선택합니다.
   • 확인을 클릭하여 해치 패턴 선택 대화상자를 닫습니다.

5. 외부 PAT 파일에서 해치 패턴을 로드하려면

   • 패턴 리스트에서 기타를 선택합니다.
   • 해치 패턴 선택 대화상자에서 로드를 클릭합니다.
   • 해치 패턴 로드 대화상자에서 디렉토리 탐색 버튼을 클릭하여 해치 패턴 파일 선택 대화상자를 표시합니다.
   • 해치 패턴 파일 선택 대화상자에서 PAT 파일을 찾아서 선택한 다음 열기를 클릭합니다. 선택한 PAT 파일에서 유효한 해치 패턴이 해치 패턴 로드 대화상자에 표시됩니다.
   • 로드할 해치 패턴을 하나 이상 선택하고 확인을 클릭합니다.
   • 해치 패턴 파일 선택 대화상자에서 해치 관련 대화상자의 패턴 리스트에 추가할 해치 패턴으로 제공됨을 선택합니다.
   • 해치 스타일에서 기본 패턴으로 사용할 해치 패턴을 선택합니다.
   • 확인을 클릭하여 해치 패턴 선택 대화상자를 닫습니다.

6. 저장을 클릭하여 현재 문서에 대한 변경 사항을 저장한 다음 종료를 클릭하여 대화상자를 닫습니다.

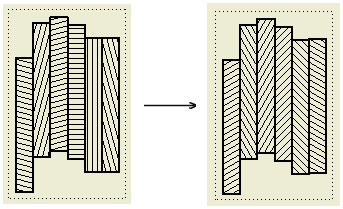

단면도에서 해치 패턴의 기본 회전 각도 설정

절단 뷰의 기본 단면 해치 각도는 표준 스타일 창의 일반 탭에서 지정됩니다. 절단 뷰의 최종 해치 회전에는 기본 단면 해치 각도와 해치 스타일에 정의된 회전 각도가 포함됩니다.

1. 관리 탭 스타일 및 표준 패널 스타일 편집기를 선택하여 스타일 및 표준 편집기를 엽니다.

2. 스타일 리스트에서 해치를 확장하고 나열된 해치 스타일 중 하나를 클릭합니다.

3. 표준 창의 일반 탭에 있는 사전 설정값 리스트에서 단면 해치 각도를 선택합니다.

4. 회전 각도 리스트를 편집합니다. 새로 만들기를 클릭하여 회전 각도를 리스트에 추가합니다. 회전 각도를 리스트에서 제거하려면 삭제를 클릭합니다.

   참고: 사전 설정값 리스트의 각도는 도 단위를 사용합니다. 새 해치 각도 추가 대화상자에서 도 또는 라디안을 입력하여 단위를 지정할 수 있습니다. 새 해치 각도 추가 대화상자에서 확인 또는 적용을 클릭하면 라디안 단위의 값이 도 단위로 자동으로 변환됩니다.

5. 저장을 클릭하여 편집 내용을 저장하고 종료를 클릭하여 스타일 및 표준 편집기를 닫습니다.

해치 패턴에 재질 매핑

재질과 해치 패턴 간의 매핑은 절단 뷰에서 해치 패턴을 결정합니다. 재질에 대해 해치 패턴을 지정하지 않은 경우 현재 해치 스타일의 해치 패턴이 사용됩니다.

1. 관리 탭 스타일 및 표준 패널 스타일 편집기를 선택하여 스타일 및 표준 편집기를 엽니다.

2. 스타일 리스트에서 표준을 확장하고 나열된 표준 중 하나를 클릭합니다.

3. 표준 창에서 재질 해치 패턴 기본값 탭을 클릭합니다.

4. 기본 해치 패턴 리스트에서 매핑 시 추가된 새 재질의 기본 해치 패턴을 선택합니다.

5. 매핑 테이블에 재질의 리스트를 작성합니다.

   • 부품 파일에서(파일에서...를 클릭) 또는 재질 라이브러리에서(라이브러리에서를 클릭) 재질을 가져옵니다.

     팁: 가져온 재질에 적합한 해치 패턴이 되도록 기본 해치 패턴을 변경합니다.

   • 테이블에서 마지막 행을 클릭하고 재질 이름을 입력하여 수동으로 리스트에 재질을 추가합니다.

   • 재질 이름을 바꾸려면 해당 행을 선택하고 새 재질 이름을 입력합니다.

   • 매핑 테이블에서 재질을 삭제하려면 창에서 재질을 선택하고 마우스 오른쪽 버튼을 클릭한 다음 삭제를 클릭합니다.

6. 재질을 해치 패턴에 매핑합니다.

   • 재질 매핑을 변경하려면 해치 패턴 필드를 클릭하고 리스트에서 새 해치 패턴을 선택합니다.
   • 동시에 여러 재질의 매핑을 변경하려면 Ctrl 또는 Shift 키를 사용하여 여러 재질을 선택합니다. 그런 다음 선택한 재질 중 하나에 해당하는 해치 패턴 필드를 클릭하고 리스트에서 새 해치 패턴을 선택합니다.

7. 저장을 클릭하여 현재 문서에 대한 변경 사항을 저장한 다음 종료를 클릭하여 대화상자를 닫습니다.

도면 주석 주위에서 해칭 파단

문서 설정 대화상자의 도면 탭에서 교차 해치 자르기 옵션을 선택하여 절단 뷰에서 도면 주석을 중심으로 해칭을 끊습니다.

주:

• 사용자 정의 기호 주위를 자르려면 개별 기호 복제에 대해 기호 자르기 옵션을 선택합니다.
• 등각투영 뷰와 데이텀 대상에는 교차 해치 자르기가 지원되지 않습니다.
